前 言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準代替GB19153—2009《容積式空氣壓縮機能效限定值及能效等級》,與GB 19153—2009相比，除編輯性修改外主要技術變化如下：
——調整了標準的適用范圍(見第1章，2009年版的第1章);
——將術語實際容積流量改為機組容積流量，機組輸入功率改為機組功率，機組輸入比功率改為機組比功率(見3.1、3.2、3.3,2009年版的3.1、3.2、3.3);
——增加了變轉速空氣壓縮機名詞定義(見3.5);
——刪除了空氣壓縮機目標能效限定值和空氣壓縮機節能評價值(2009年版的3.5、3.6);
——提高了部分產品的能效指標(見表1、表3~表6,2009年版的表1～表7);
——增加了變轉速噴油回轉壓縮機的能效評價(見4.2);
——將一般用噴油螺桿、噴油渦旋、噴油滑片空氣壓縮機的能效指標，統一為一般用噴油回轉空氣壓縮機能效指標(見表1、表2,2009年版的表6、表7);
——將微型、一般用固定的往復活塞空氣壓縮機的能效指標，統一為一般用往復活塞空氣壓縮機能效指標(見表3,2009年版的表3、表5);
——修改和增加試驗和計算方法要求(見第6章，見2009年版的第5章);
——刪除了檢驗規則(見2009年版的第6章);

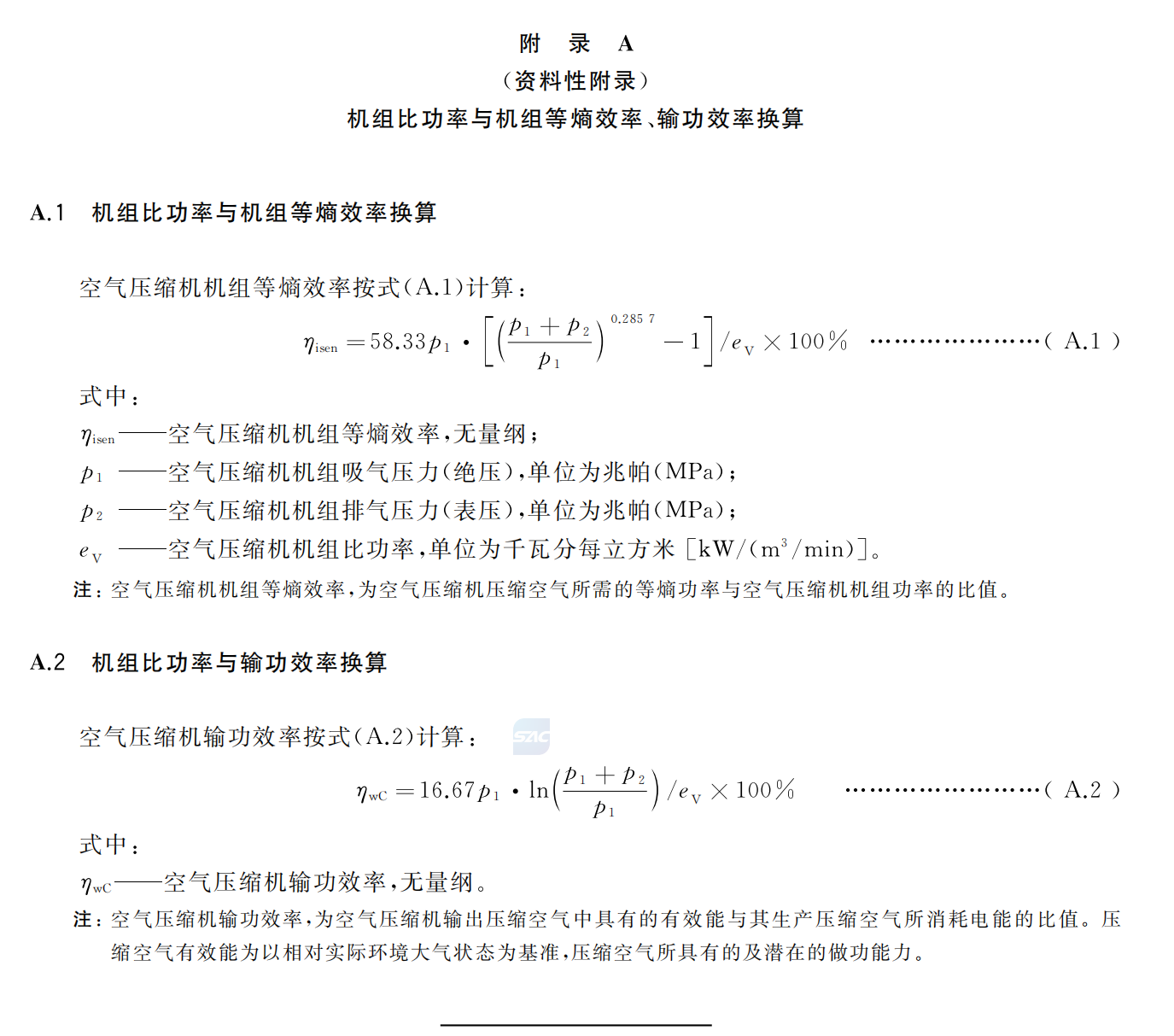

——增加了機組比功率與機組等熵效率、輸功效率換算(見附錄A)。
本標準由國家標準化管理委員會提出并歸口。
本標準主要起草單位：中國標準化研究院、合肥通用機電產品檢測院有限公司、合肥通用機械研究院有限公司、寧波德曼壓縮機有限公司、力達(中國)機電有限公司、復盛實業(上海)有限公司、寧波鮑斯能源裝備股份有限公司、無錫錫壓壓縮機有限公司、浙江紅五環機械股份有限公司、上海英格索蘭壓縮機有限公司、浙江開山壓縮機股份有限公司、廣東艾高裝備科技有限公司、杭州江潮電機有限公司。
本標準主要起草人：孫曉明、鮑洋洋、劉韌、宋立峰、駱景坤、陳圣坤、張炯焱、尚勇軍、蔣建江、林麗華、王立新、聶昌均、蘭玉華。
本標準所代替標準的歷次版本發布情況為：——GB19153—2003、GB19153—2009。
容積式空氣壓縮機能效限定值及能效等級
1 范圍
本標準規定了容積式空氣壓縮機的能效等級、能效限定值及試驗和計算方法。本標準適用于：
a)驅動電動機功率為1.5kW~630kW.排氣壓力為0.25 MPa~1.4 MPa的一般用噴油回轉空氣壓縮機(包括一般用噴油螺桿空氣壓縮機、一般用噴油單螺桿空氣壓縮機、一般用噴油滑片空氣壓縮機和一般用噴油渦旋空氣壓縮機);
b)驅動電動機功率為2.2kW~315kW.排氣壓力為0.25 MPa~1.4 MPa的一般用變轉速噴油回轉空氣壓縮機(包括一般用變頻噴油螺桿空氣壓縮機和一體式永磁變頻螺桿空氣壓縮機);
c)驅動電動機功率為0.75kW~75kW.排氣壓力為0.25 MPa~1.4 MPa的一般用往復活塞空氣壓縮機(包括微型往復活塞空氣壓縮機和一般用固定的往復活塞空氣壓縮機);
d)驅動電動機功率為0.55kW~22kW.排氣壓力為0.4MPa~1.4 MPa的全無油潤滑往復活塞空氣壓縮機;
e)直聯便攜式往復活塞空氣壓縮機。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單》適用于本文件。
GB/T 3853容積式壓縮機 驗收試驗GB/T 4975容積式壓縮機術語 總則
GB/T 13279一般用固定的往復活塞空氣壓縮機
GB/T 13928微型往復活塞空氣壓縮機
GB/T 26967一般用噴油單螺桿空氣壓縮機
JB/T 4253一般用噴油滑片空氣壓縮機
JB/T 6430一般用噴油螺桿空氣壓縮機
JB/T 7662容積式壓縮機術語 回轉壓縮機
JB/T 8933全無油潤滑往復活塞空氣壓縮機
JB/T 8934直聯便攜式往復活塞空氣壓縮機
JB/T 9107往復壓縮機 術語
JB/T 10972一般用變頻噴油螺桿空氣壓縮機
JB/T 11423一般用噴油渦旋空氣壓縮機
JB/T 13345一體式永磁變頻螺桿空氣壓縮機
3 術語和定義
GB/T 3853、GB/T 4975.GB/T 13279、GB/T 13928、GB/T 26967JB/T 4253.JB/T 6430.JB/T 7662、JB/T 8933、JB/T 8934,JB/T 9107JB/T 10972JB/T 11423和JB/T 13345界定的以及下列術語和定義適用于本文件。
3.1
機組容積流量volume flow rate of packaged compressor
在空氣壓縮機機組標準排氣位置的實際空氣容積流量，換算到標準吸氣位置的全溫度、全壓力及組分的狀態。
3.2
機組功率packaged compressor input power;input Power of air compressor
空氣壓縮機機組完成壓縮空氣輸出所需總的輸人功率。注：總的輸人功率不含集成在空氣壓縮機組的壓縮空氣后處理設備使用的功率。
3.3
機組比功率specific energy requirement of a packaged compresor;input specific power
在規定工況下，空氣壓縮機機組功率與機組容積流量之比值。
3.4
空氣壓縮機能效限定值minimum allowable values of energy eficiency for air compressor
空氣壓縮機在規定工況下所允許的最大機組比功率。
3.5
變轉速空氣壓縮機varable speed rotary air compressor
在運行過程中，通過變頻等技術，自動調節主驅動電動機的轉速，以實現容積流量變化的空氣壓縮機。
注：變頻技術僅用于壓縮機主電動機轉速的轉速設定，而在運行過程中額定轉速不可發生變化的壓縮機不屬于變轉速空氣壓縮機。
4 能效等級
4.1 空氣壓縮機能效等級分為3級，其中1級能效最高?？諝鈮嚎s機在規定工況下各等級的能效值應不大于表1~表6中規定的值。
4.2 各類空氣壓縮機的能效等級均應符合表1~表6的規定。其中：

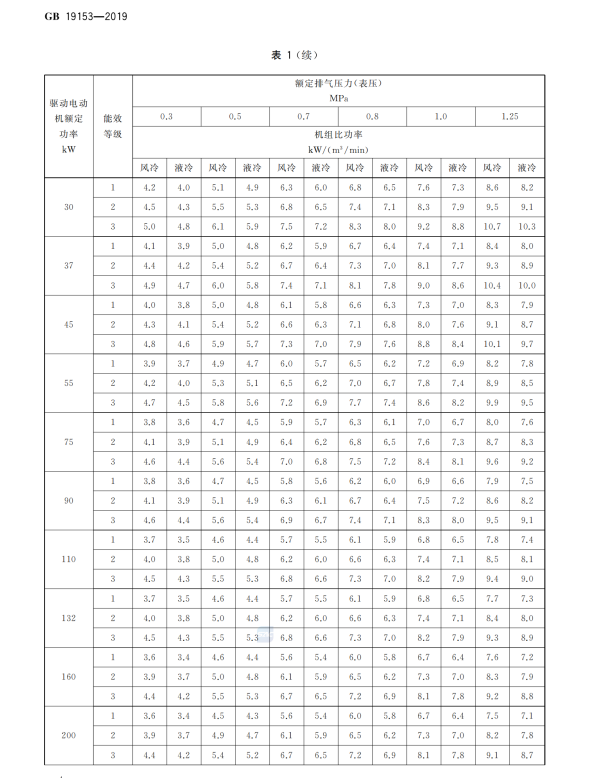

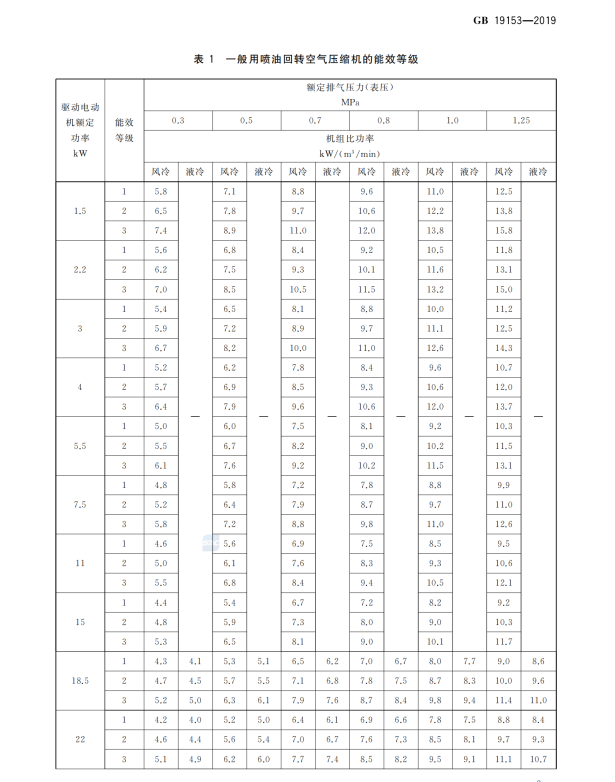

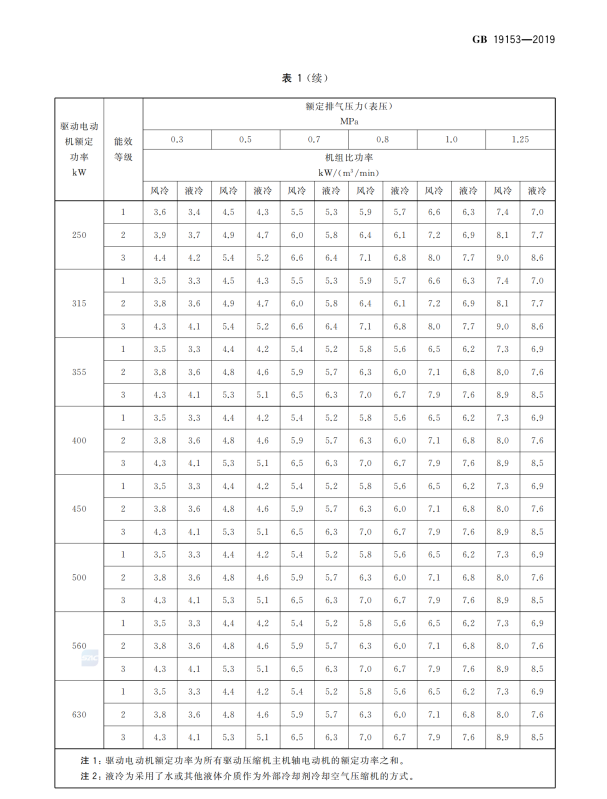

a)一般用噴油回轉空氣壓縮機的能效等級應符合表1的規定;

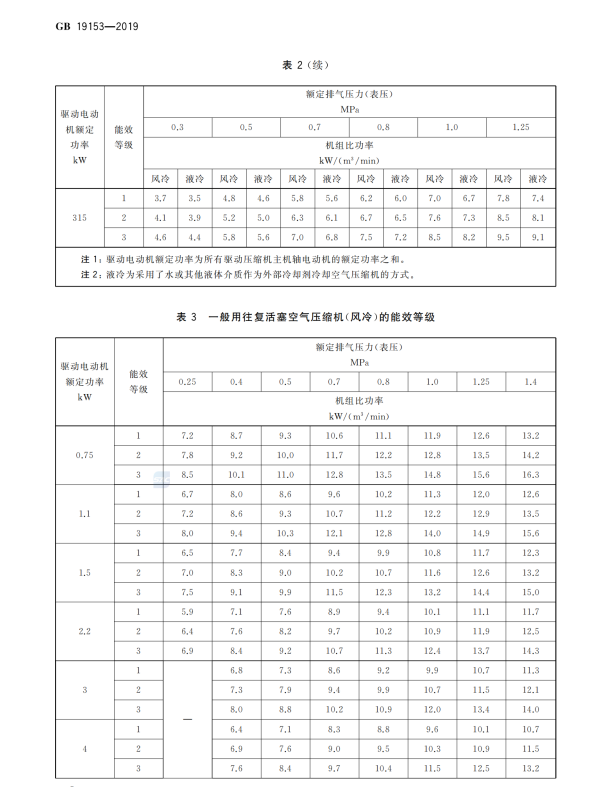

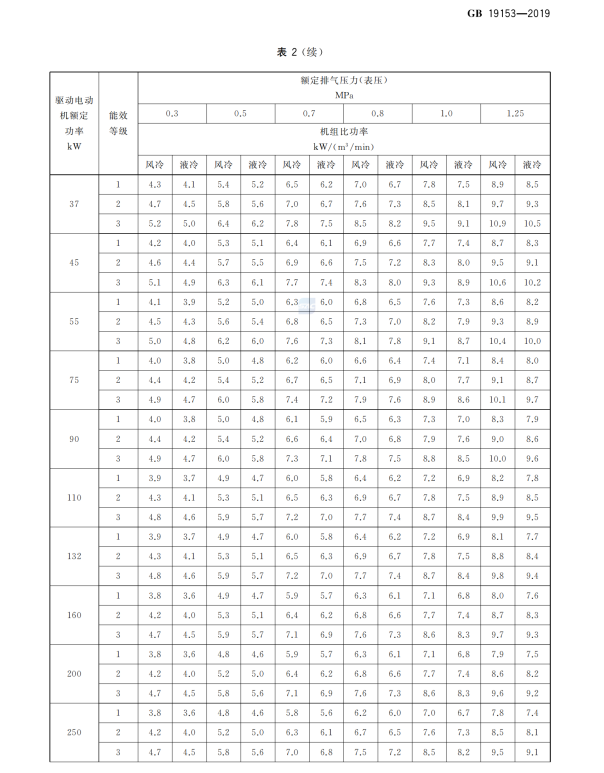

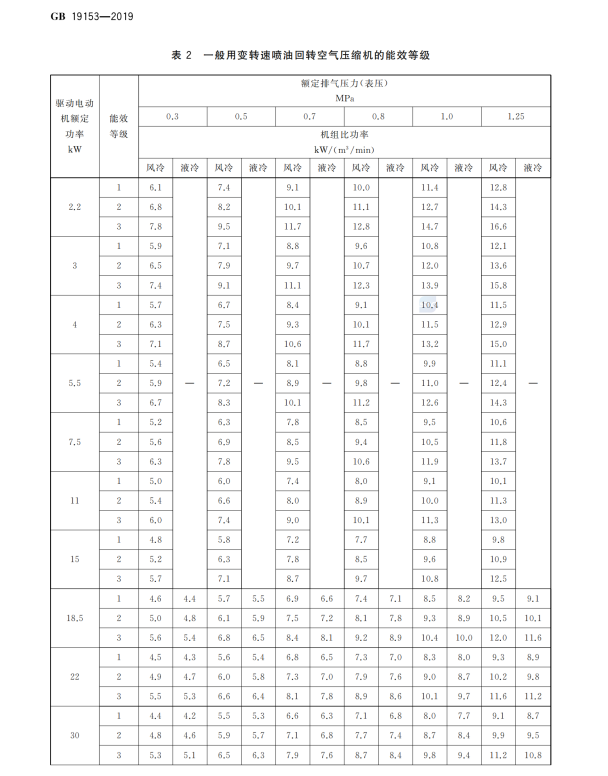

b)一般用變轉速噴油回轉空氣壓縮機的能效等級應符合表2的規定;

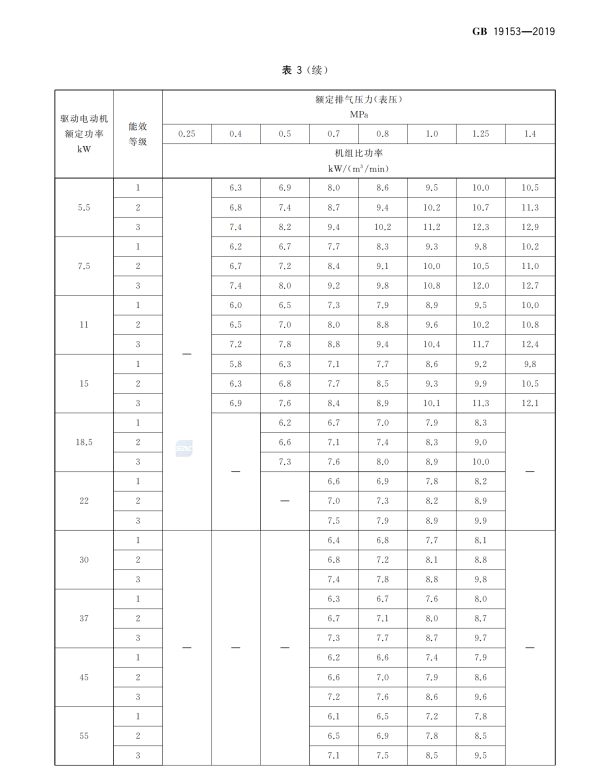

c)一般用往復活塞空氣壓縮機的能效等級應符合表3的規定;

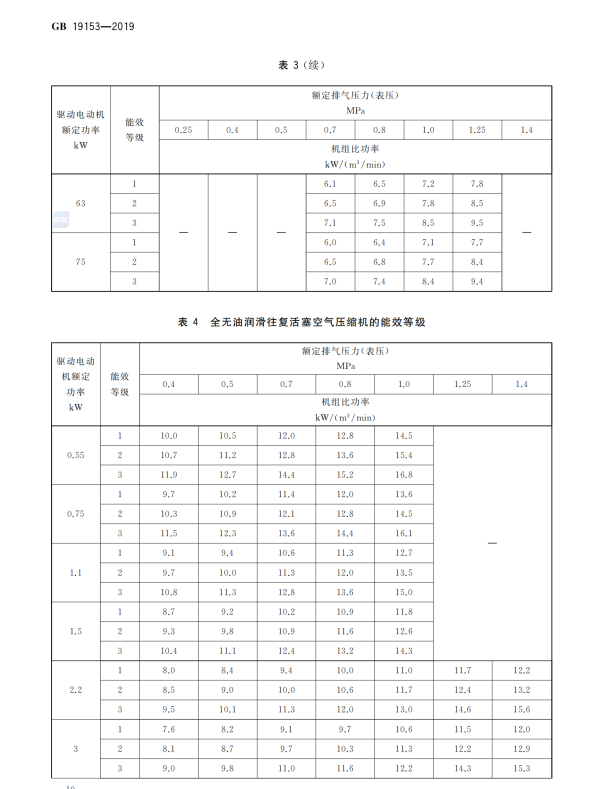

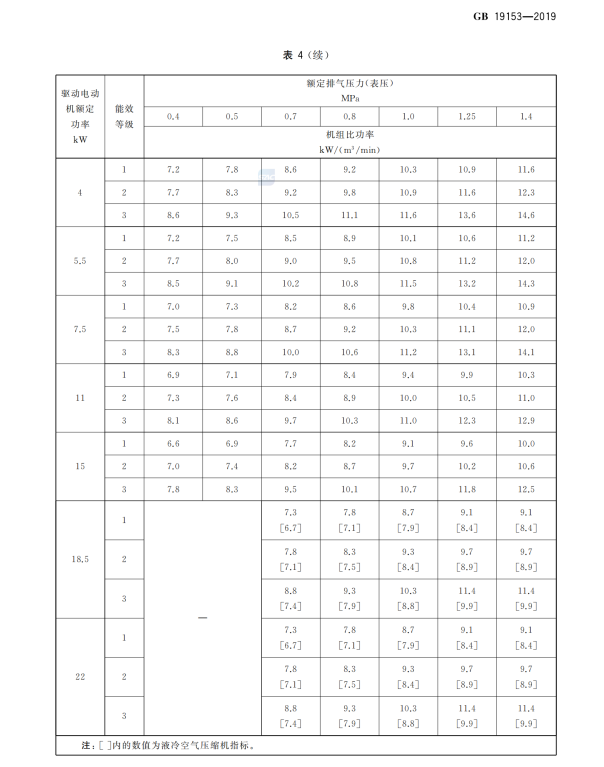

d)全無油潤滑往復活塞空氣壓縮機能效等級應符合表4的規定;

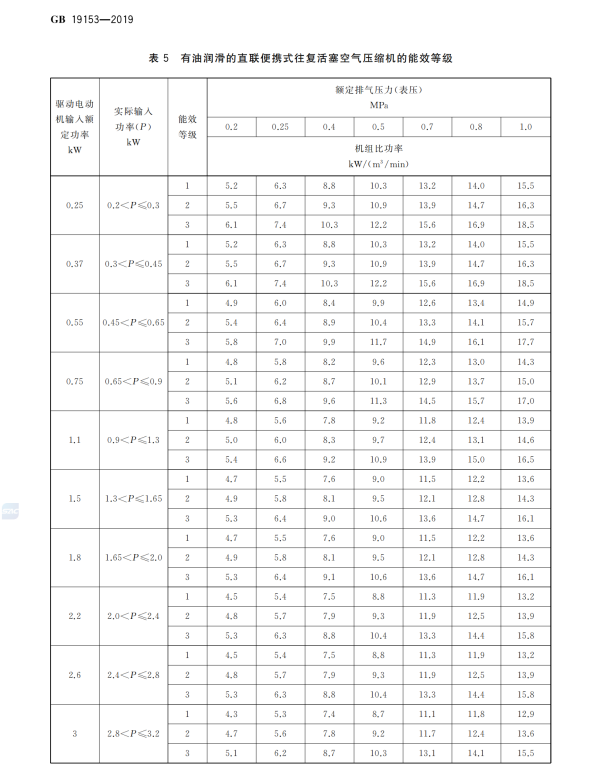

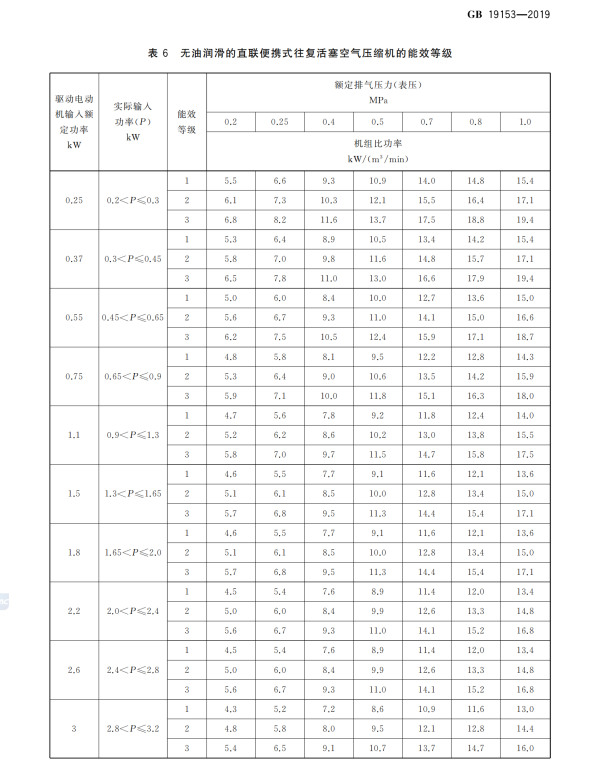

e)直聯便攜式往復活塞空氣壓縮機的能效等級應符合表5和表6的規定。
4.3 空氣壓縮機能效等級判定時，應按驅動電動機額定功率欄的對應能效指標考核，且應符合下列規定：
a)回轉空氣壓縮機的機組功率試驗值，應小于驅動電動機額定功率大一擋的值。機組功率試驗值按式(4)計算;
b)微型、全無油潤滑和一般用固定的往復活塞空氣壓縮機的軸功率，計及傳動效率后，應不超過驅動電動機額定功率;
c)直聯便攜式往復活塞空氣壓縮機的實際輸人功率(P)應符合表5~表6的規定。
