前 言
本文件按照GB/T 1.1-20204標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。
本文件代替GB 30253—2013《永磁同步電動機能效限定值及能效等級》,與GB 30253—2013相比，除結構調整和編輯性改動外，主要技術變化如下：
a)更改了標準的適用范圍(見第1章，2013年版的第1章);
b)刪除了永磁同步電動機目標能效限定值和電動機節能評價值的定義(見2013年版的3.4、3.5);
c)刪除了永磁同步電動機目標限定值和節能評價值的要求(見2013年版的4.4、4.5);

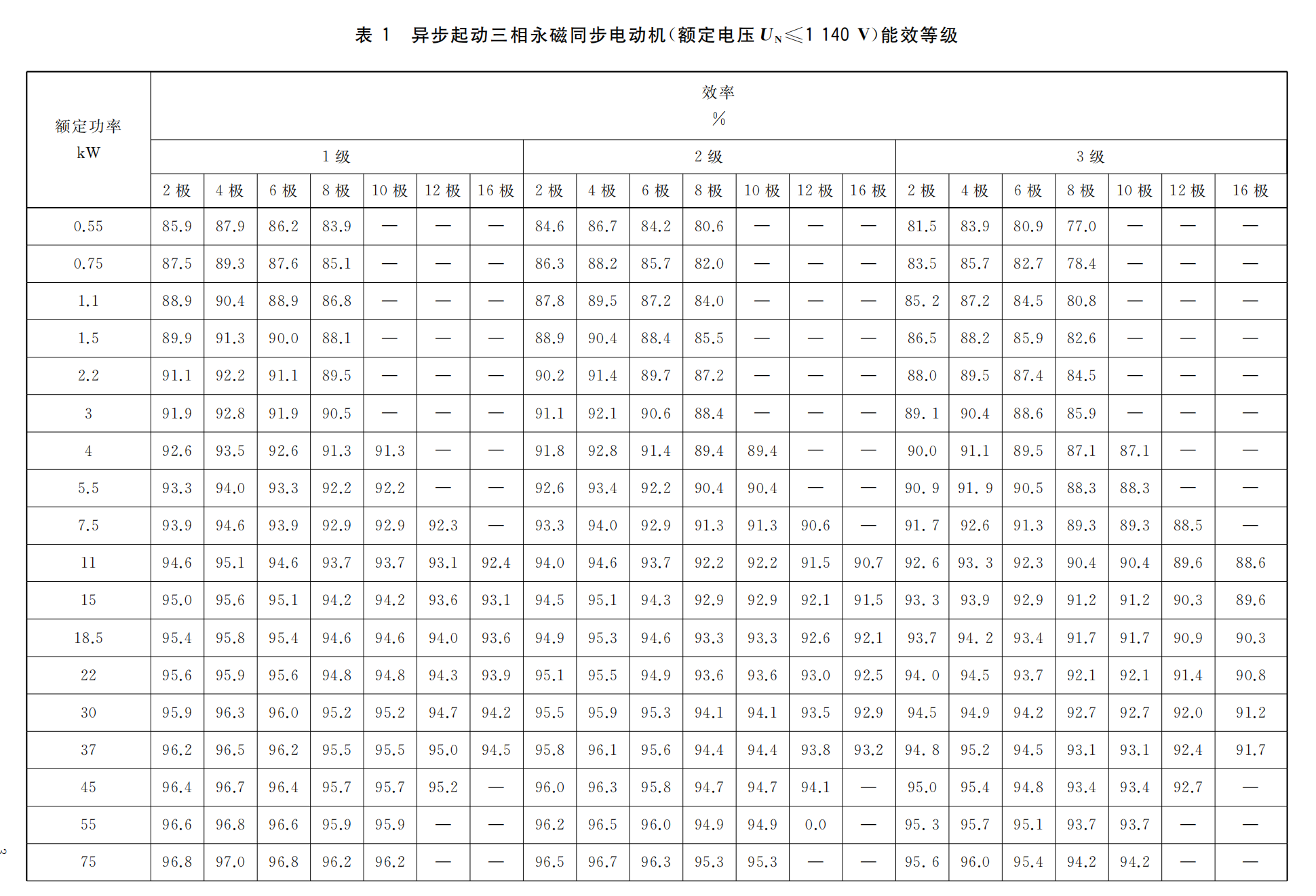

d)更改了對電壓1140V及以下額定功率0.55kW~375kW的異步起動三相永磁同步電動機能效等級指標(見表1,2013年版的表1);
e)增加了電壓1140V及以下額定功率400kW~1000kW的異步起動三相永磁同步電動機能效等級指標要求(見表1;
f)增加了3 kV(3.3kV)和6kV.10kV電壓等級、IC81W、IC86W、IC71W(IC3W7)、IC411、IC416.IC511、IC611、IC616、C516、IC666冷卻方法、額定功率200kW~2000kw的異步起動三相永磁同步電動機能效等級指標要求(見表2~表7);

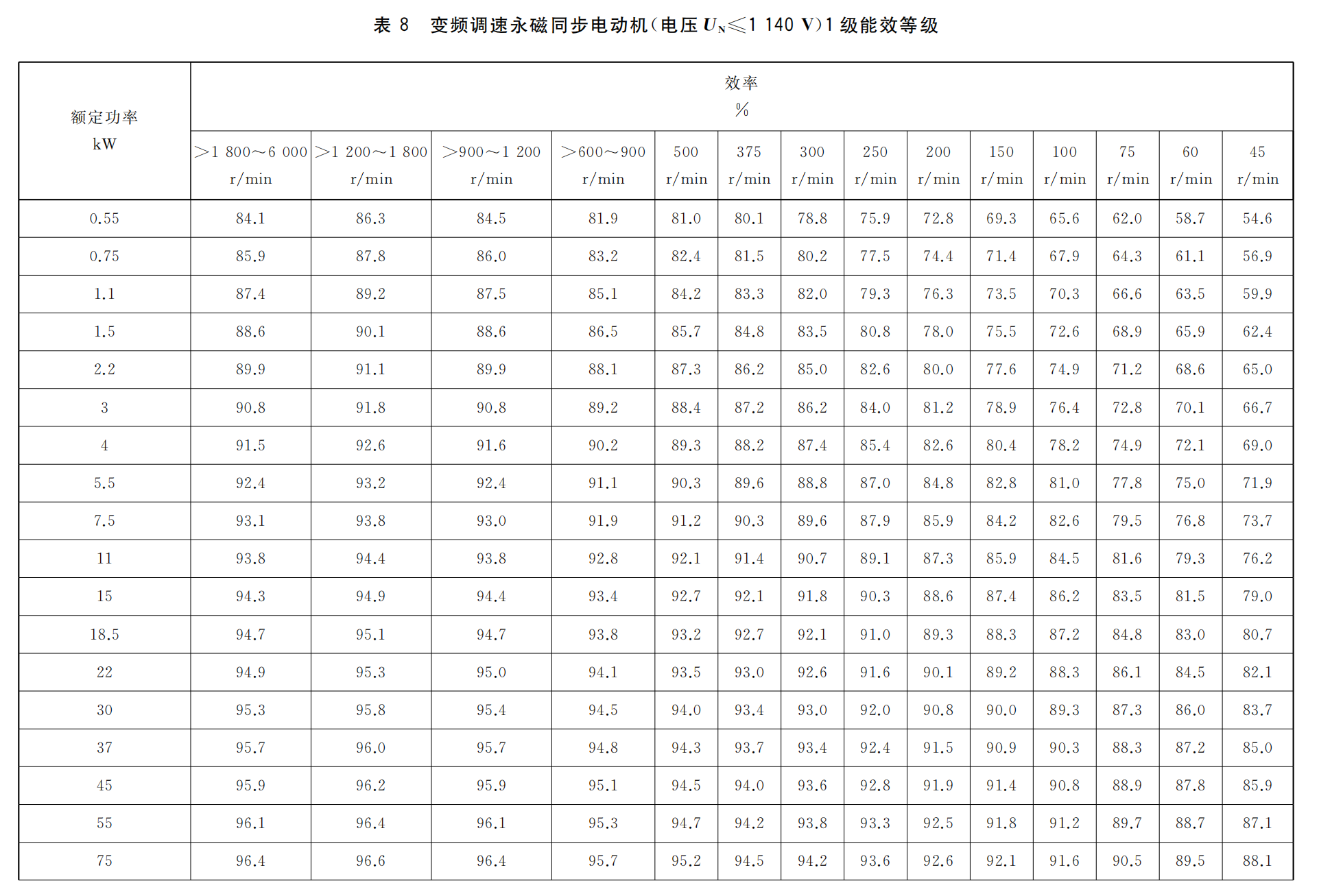

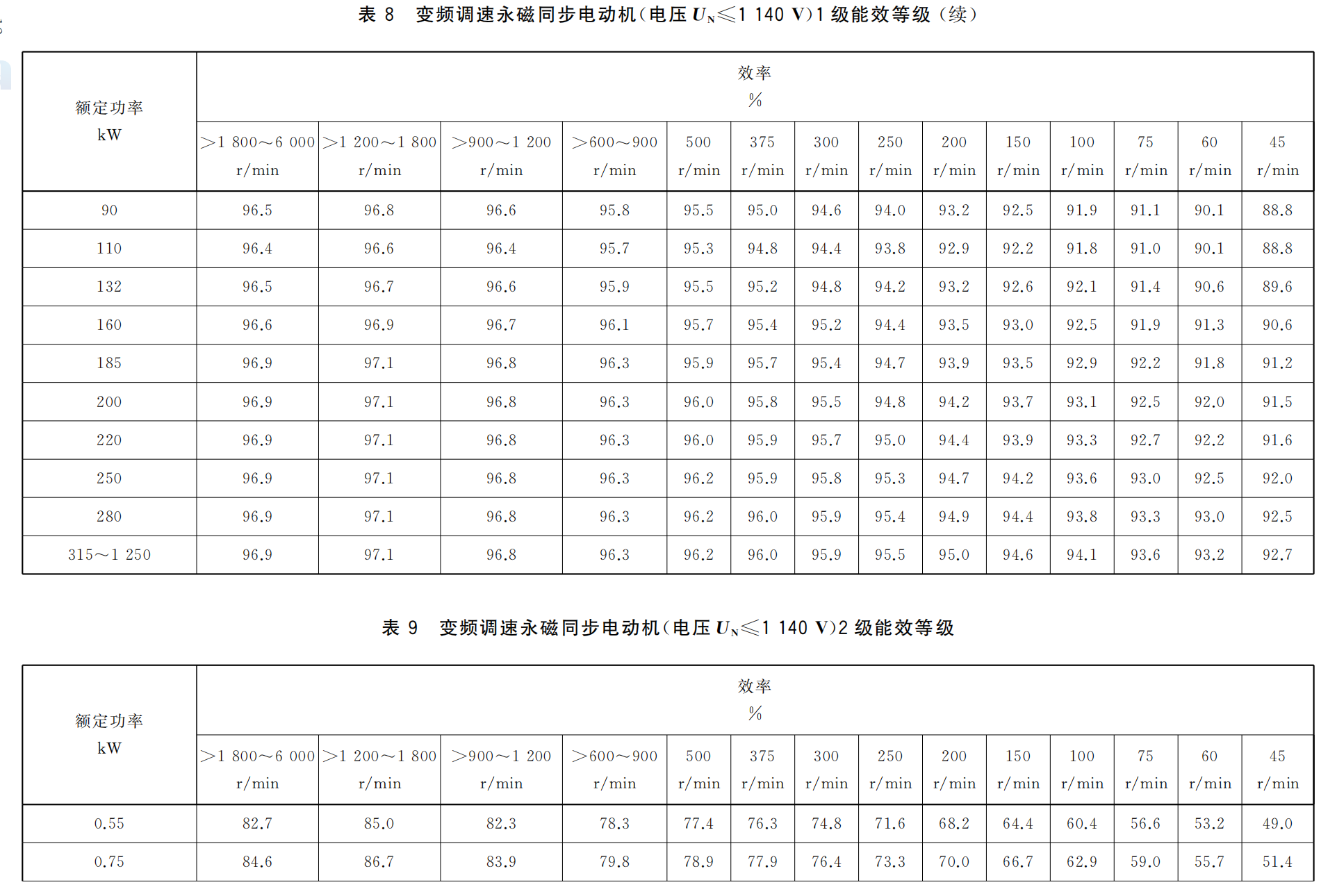

g)更改了對電壓1140V及以下額定功率0.55kW~90kW的變頻調速永磁同步電動機能效等級指標要求(見表8~表10,2013年版的表3);
h)增加了電壓1140V及以下額定功率110kW~1250kW的變頻調速永磁同步電動機能效等級指標要求(見表8~表10);

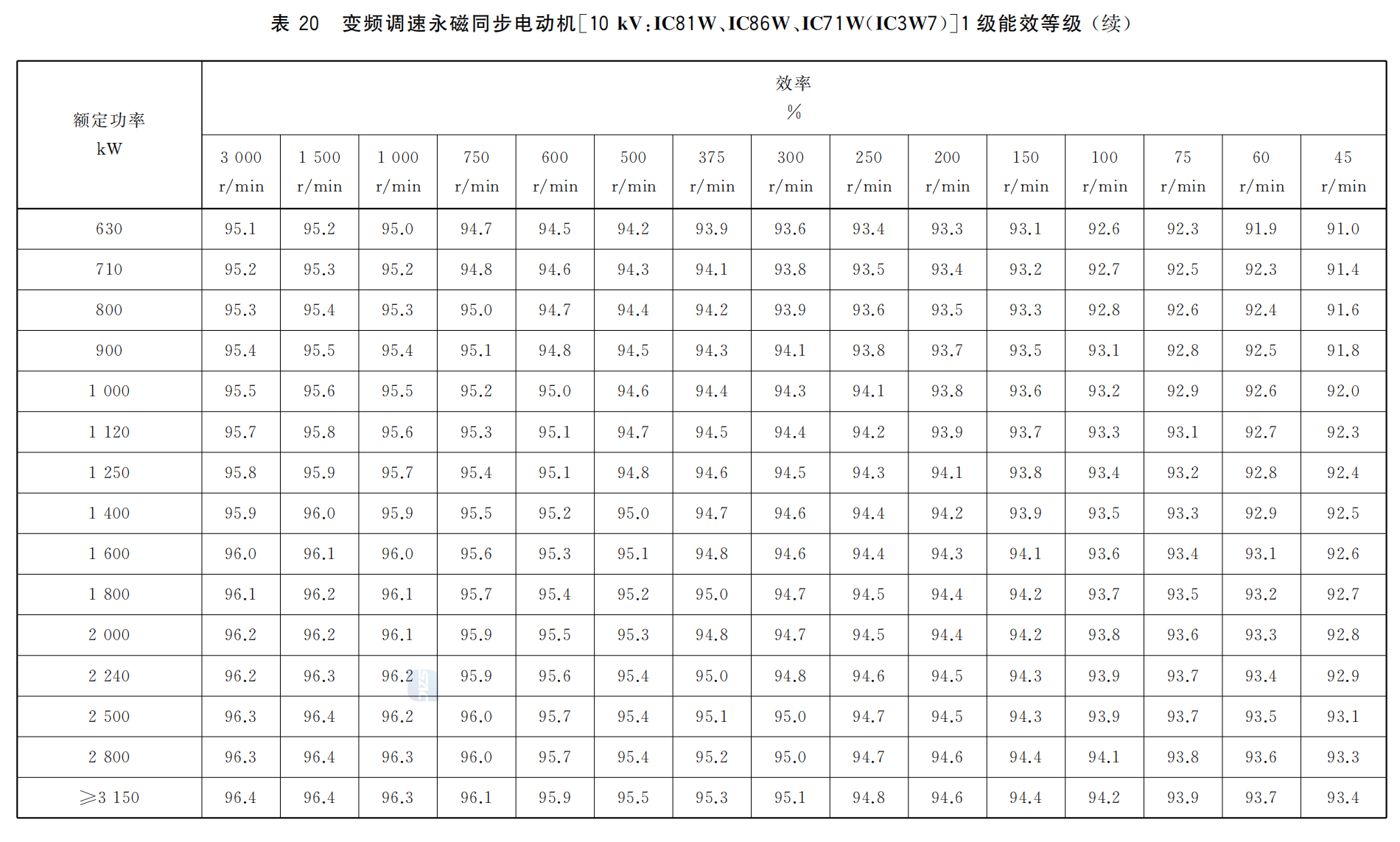

i)增加了3 kV(3.3kV)和6kV.10kV電壓等級、IC81W、IC86W.IC71W(IC3W7)、IC411、IC416,ICS11、IC611、IC616、C516、IC666冷卻方法、額定功率200kW~2000kW的變頻調速永磁同步電動機能效等級指標要求(見表11~表28);
j)更改了對電梯用永磁同步電動機能效限定值要求(見表29,2013年版的表2);
k)更改了異步啟動三相永磁同步電動機測試方法(見第6章a),2013年版的第5章];
l)增加了變頻調速永磁同步電動機測試方法[見第6章b]].
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。
本文件由國家標準化管理委員會提出并歸口。
本文件于2013年首次發布，本次為第一次修訂。
永磁同步電動機能效限定值及能效等級
1 范圍
本文件規定了永磁同步電動機的能效等級、技術要求和試驗方法。
本文件適用于連續工作制的一般用途或防爆用途永磁同步電動機，范圍如下：
a)50 Hz三相交流電源供電，電壓等級為1140V及以下，額定功率為0.55kW~1000kW,極數
為2極~16極的異步起動三相永磁同步電動機;
b)50 Hz三相交流電源供電，電壓為3kV(3.3kV)和6kV.10kV,冷卻方法為IC81W.IC86W.
IC71W(IC3W7)、IC411、IC416、IC511、IC611、IC616.IC516.IC666,額定功率為200kW~2000kW,極數為4極~12極的異步起動三相永磁同步電動機;
c)變頻電源供電，電壓為1140V及以下，額定功率為0.55kW~1250kW,額定轉速為45 r/min~6000 r/min的變頻調速永磁同步電動機;
d)變頻電源供電，電壓為3kV(3.3kV)和6kV.10kV,冷卻方法為IC81W.IC86W.IC71W(IC3W7)、IC411.IC416、IC511.IC611.IC616、IC516、IC666,額定功率200kW及以上，額定轉速45r/min~3000 r/min的變頻調速永磁同步電動機;
e)變頻電源供電，電壓為1140V及以下，額定功率為0.55 kW~110kW電梯用永磁同步電動機。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件;不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 755旋轉電機 定額和性能
GB/T 22669—2008三相永磁同步電動機試驗方法
GB/T 32877—2022變頻器供電交流電動機確定損耗和效率的特定試驗方法
3 術語和定義
下列術語和定義適用于本文件。
3.1
異步起動三相永磁同步電動機asyndromustart thre-plase pernanent-magnet synchrunous motor
在某一頻率和電壓下利用起動繞組所產生的異步轉矩起動的永磁同步電動機。
3.2
變頻調速永磁同步電動機permanent-magnet synchronousmotor driven by variable frequeneyequi pment
采用變頻裝置驅動的永磁同步電動機.
3.3
永磁同步電動機能效限定值minimum allowable values of energy eficieney for permanent magnetsynchronous motors
在標準規定測試條件下，允許永磁同步電動機效率最低的標準值。
4 能效等級
永磁同步電動機能效等級分為3級，其中1級能效最高。各等級永磁同步電動機在規定試驗方法下的實測效率不應低于表1~表29的規定。
各等級永磁同步電動機在規定試驗方法下的實測效率容差應符合GB/T 755的規定。
在規定范圍內，表中未列出額定功率值、額定轉速值的電動機，其效率用線性插值法確定。
5 技術要求
永磁同步電動機能效限定值如下：

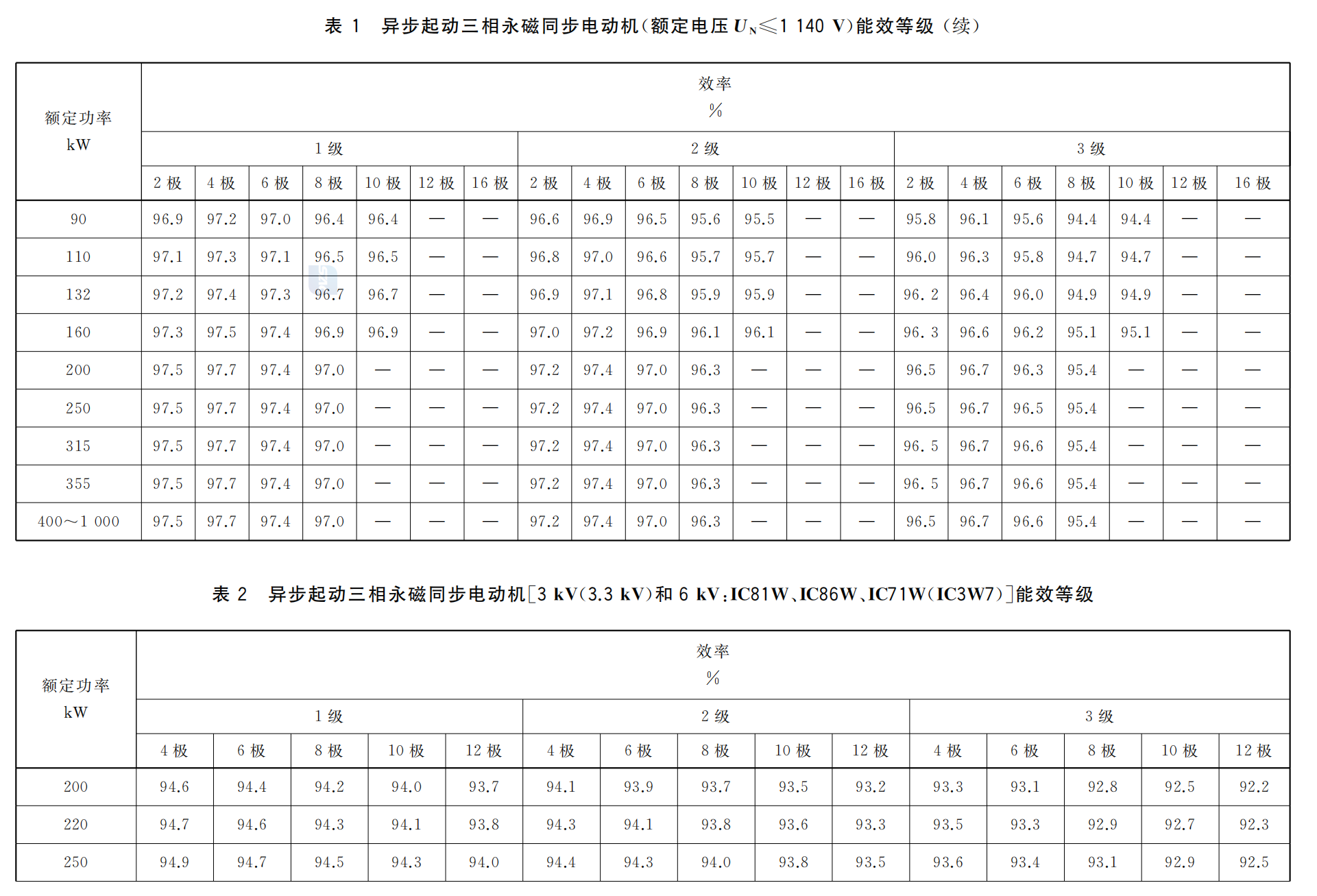

a)電壓等級為1140V及以下的異步起動三相永磁同步電動機在額定功率下的實測效率不應低于表1中3級的規定;
b)電壓等級為3kV(3.3kV)和6kV.10kV時：

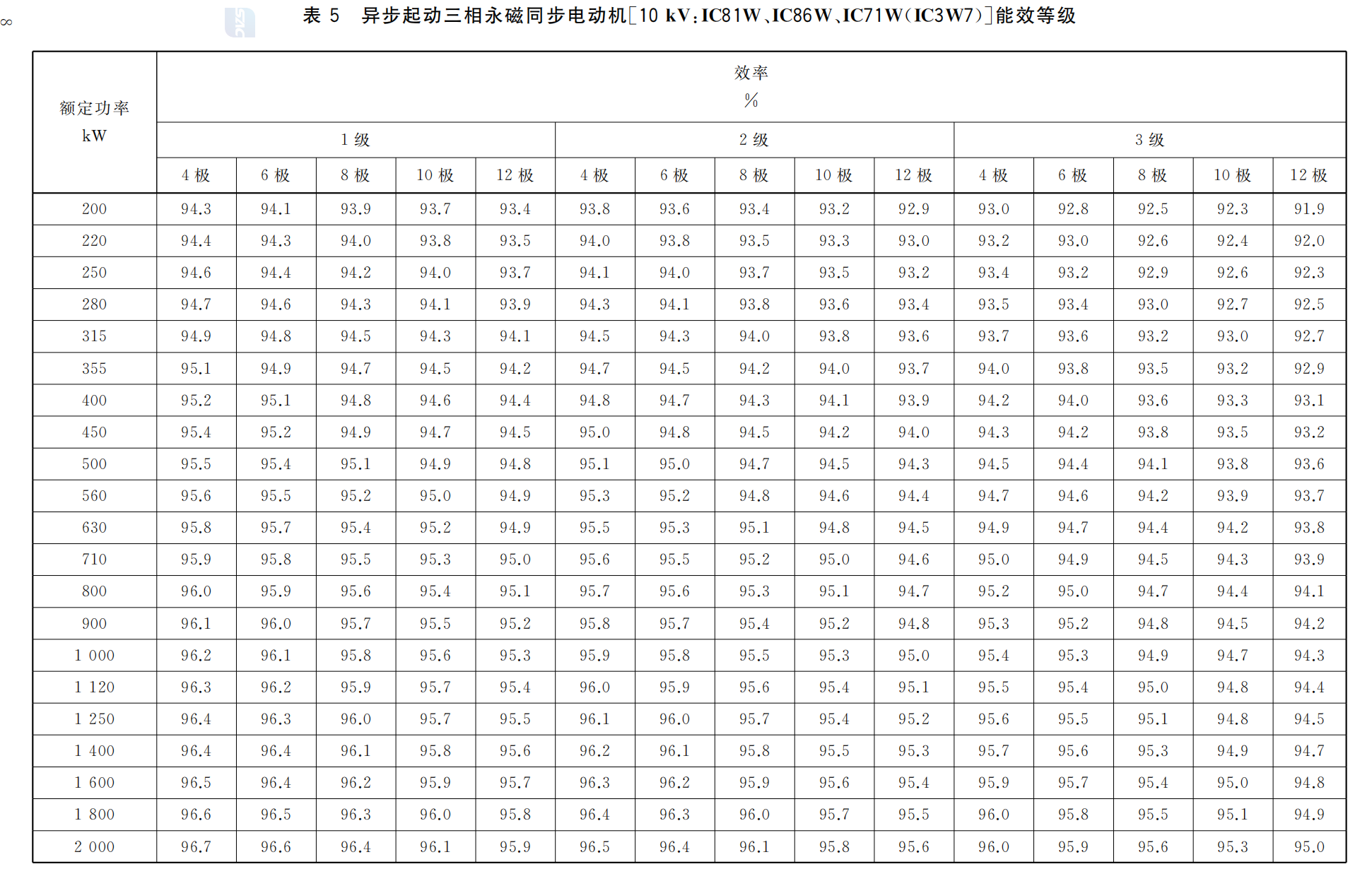

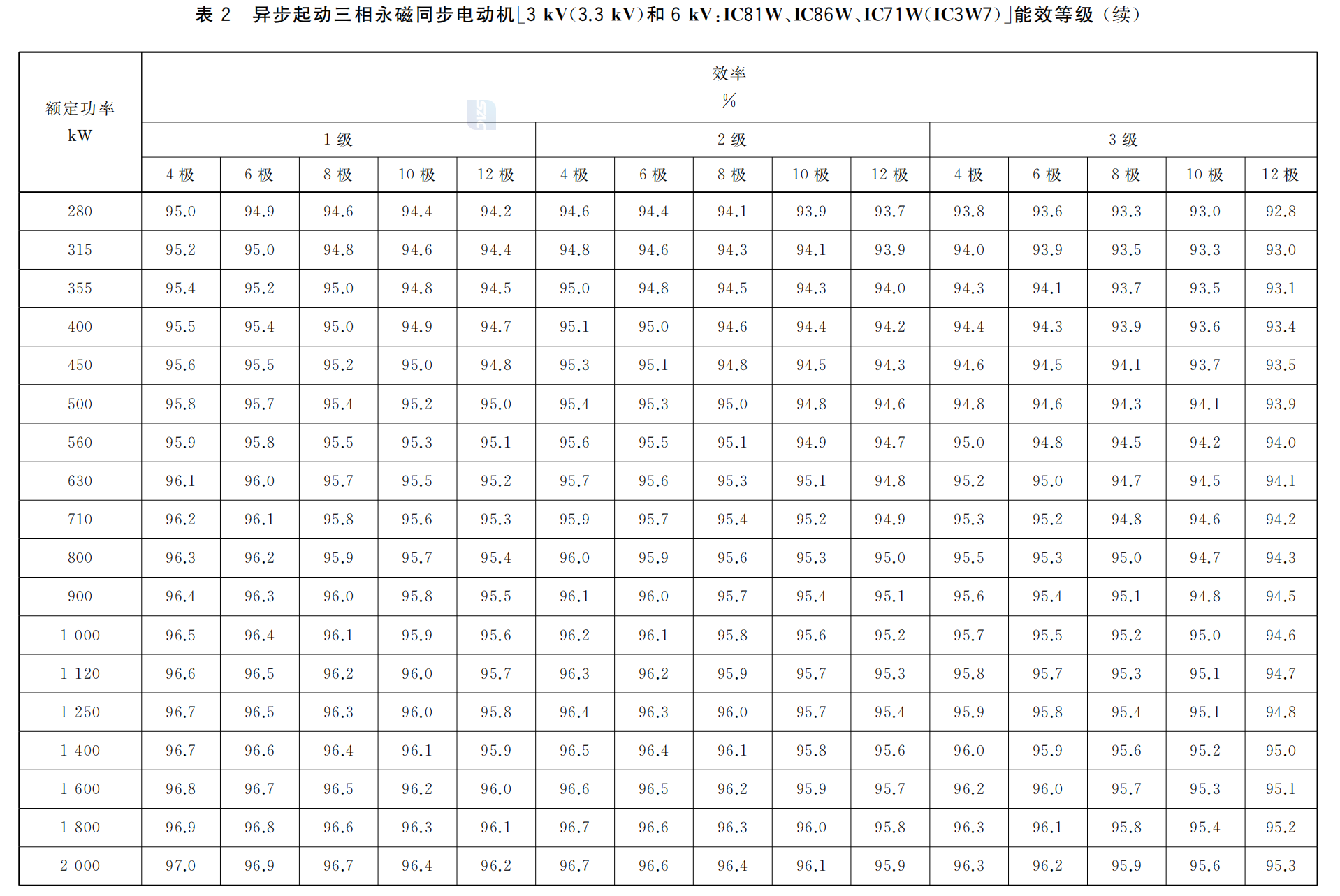

1)IC81W、C86W.IC71W(IC3W7)冷卻方法的異步起動三相永磁同步電動機在額定功率下的實測效率不應低于表2.表5中3級的規定;

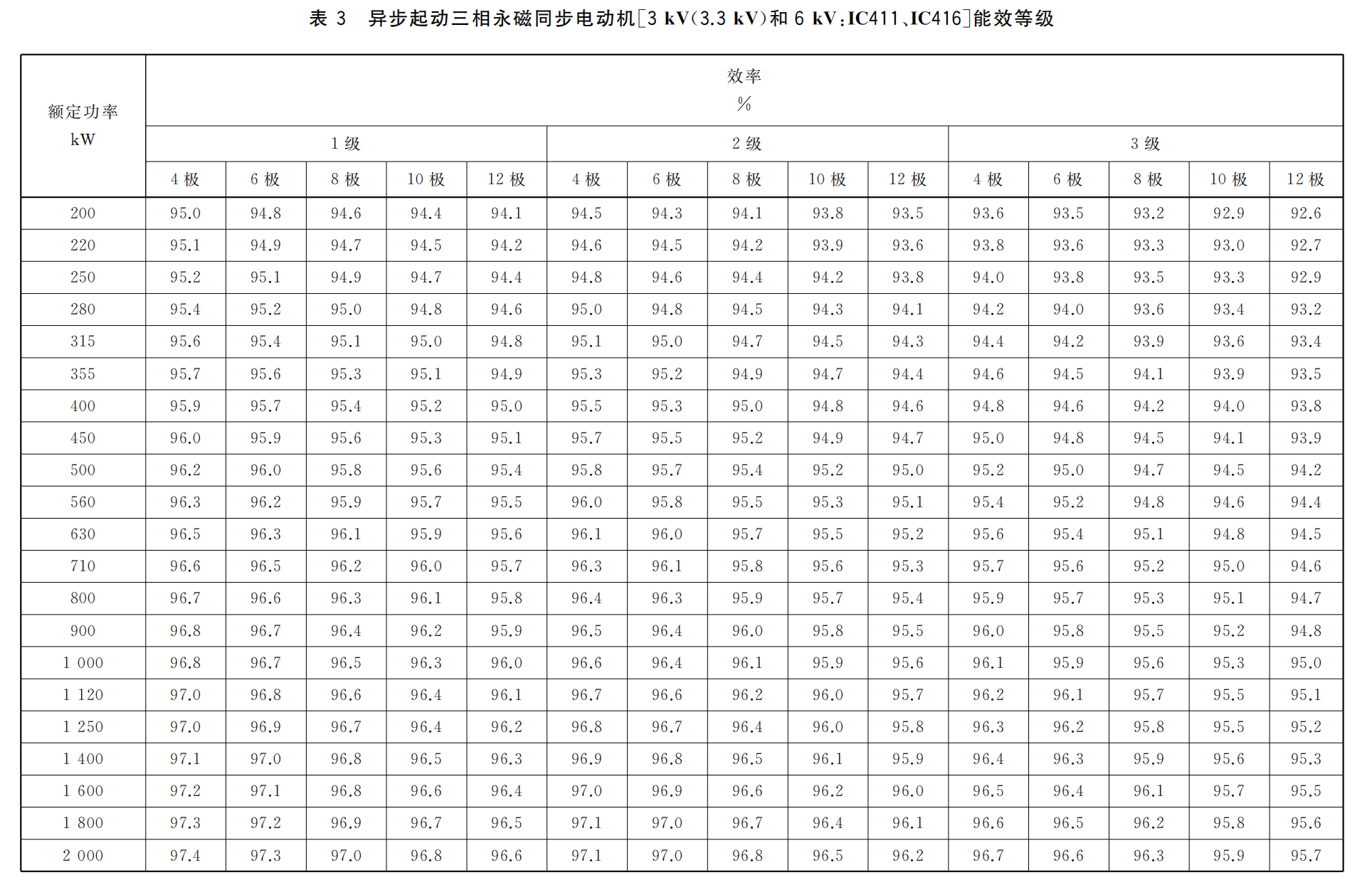

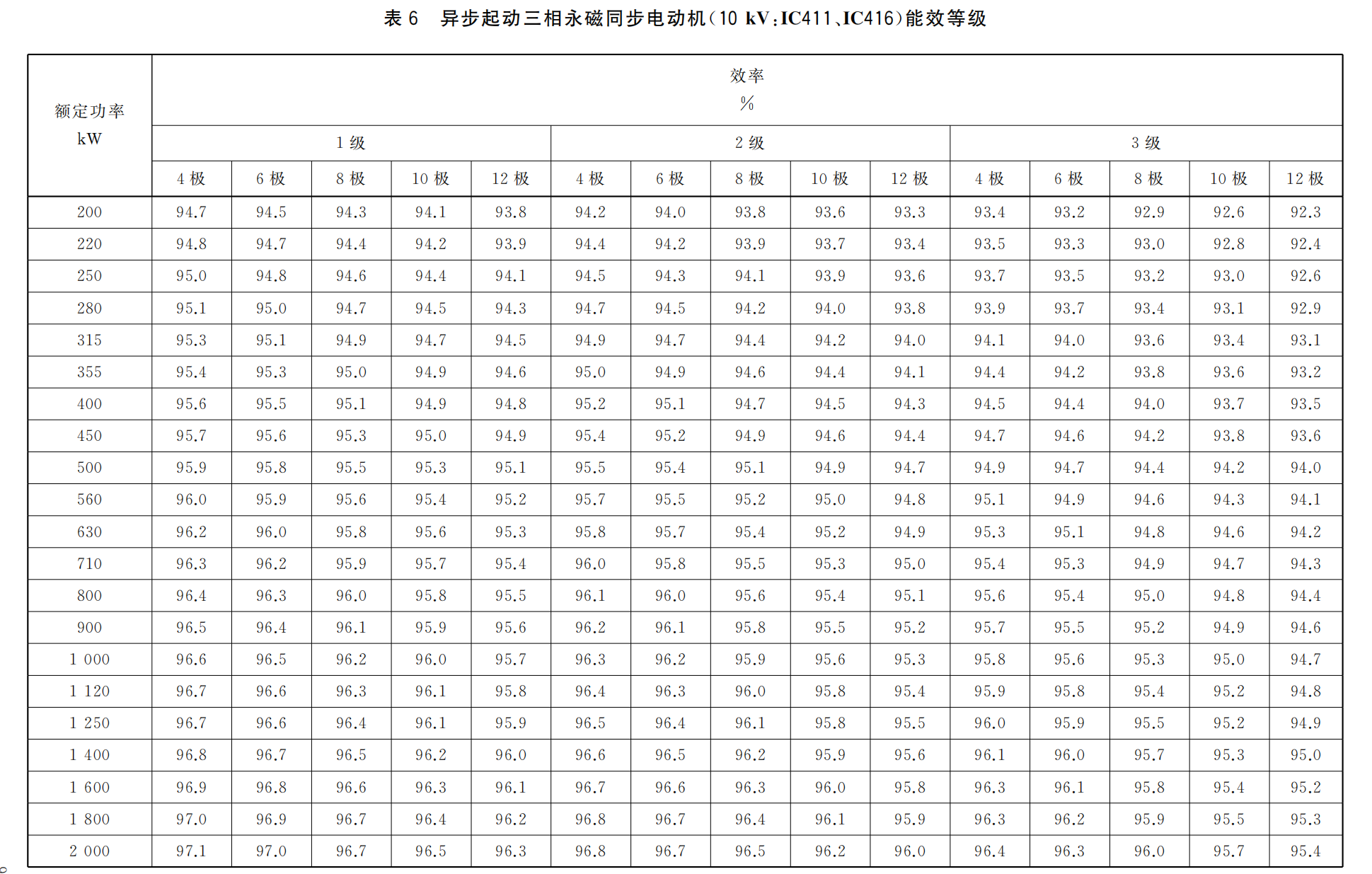

2)IC411.IC416冷卻方法的異步起動三相永磁同步電動機在額定功率下的實測效率不應低于表3、表6中3級的規定;

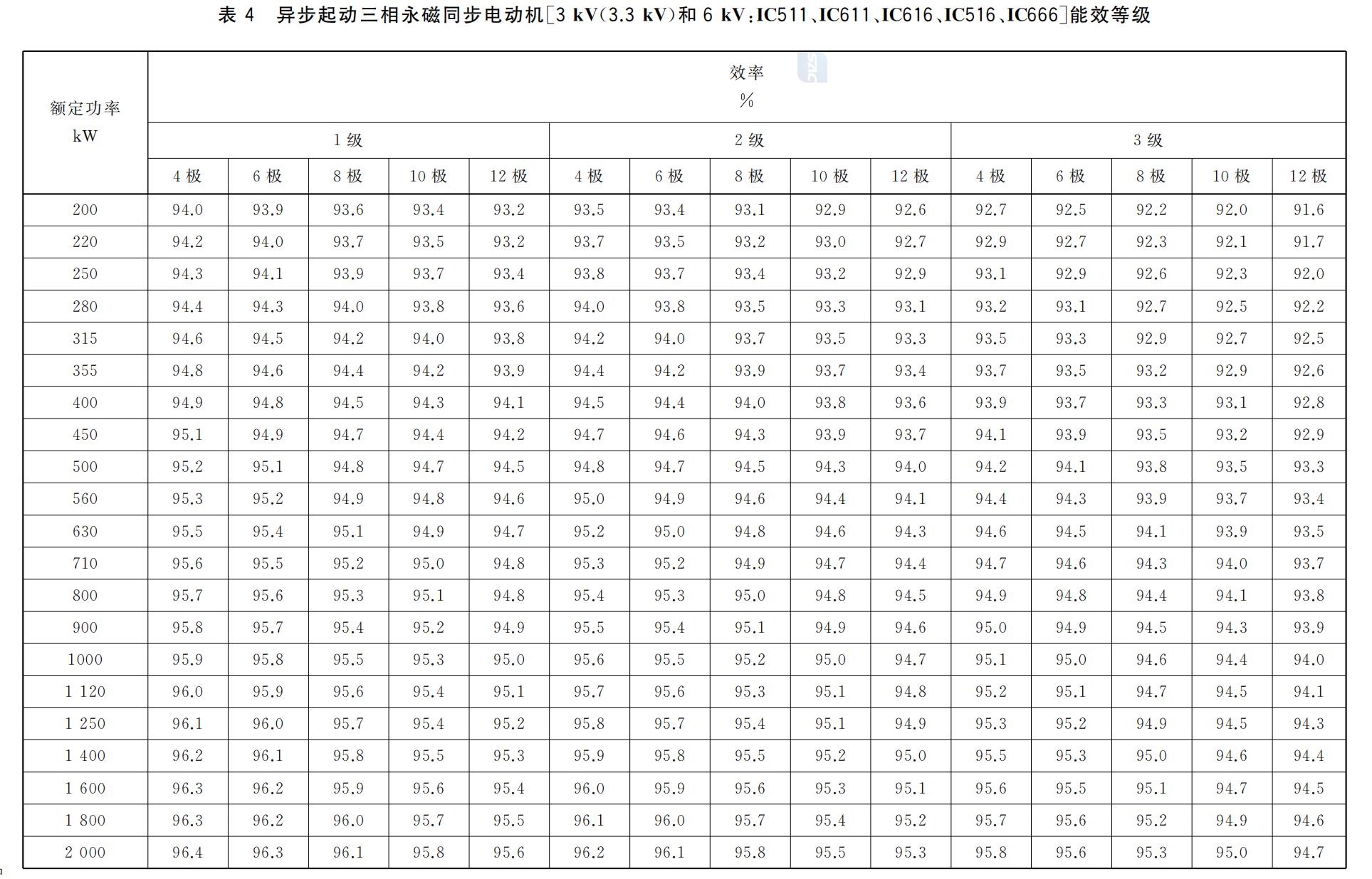

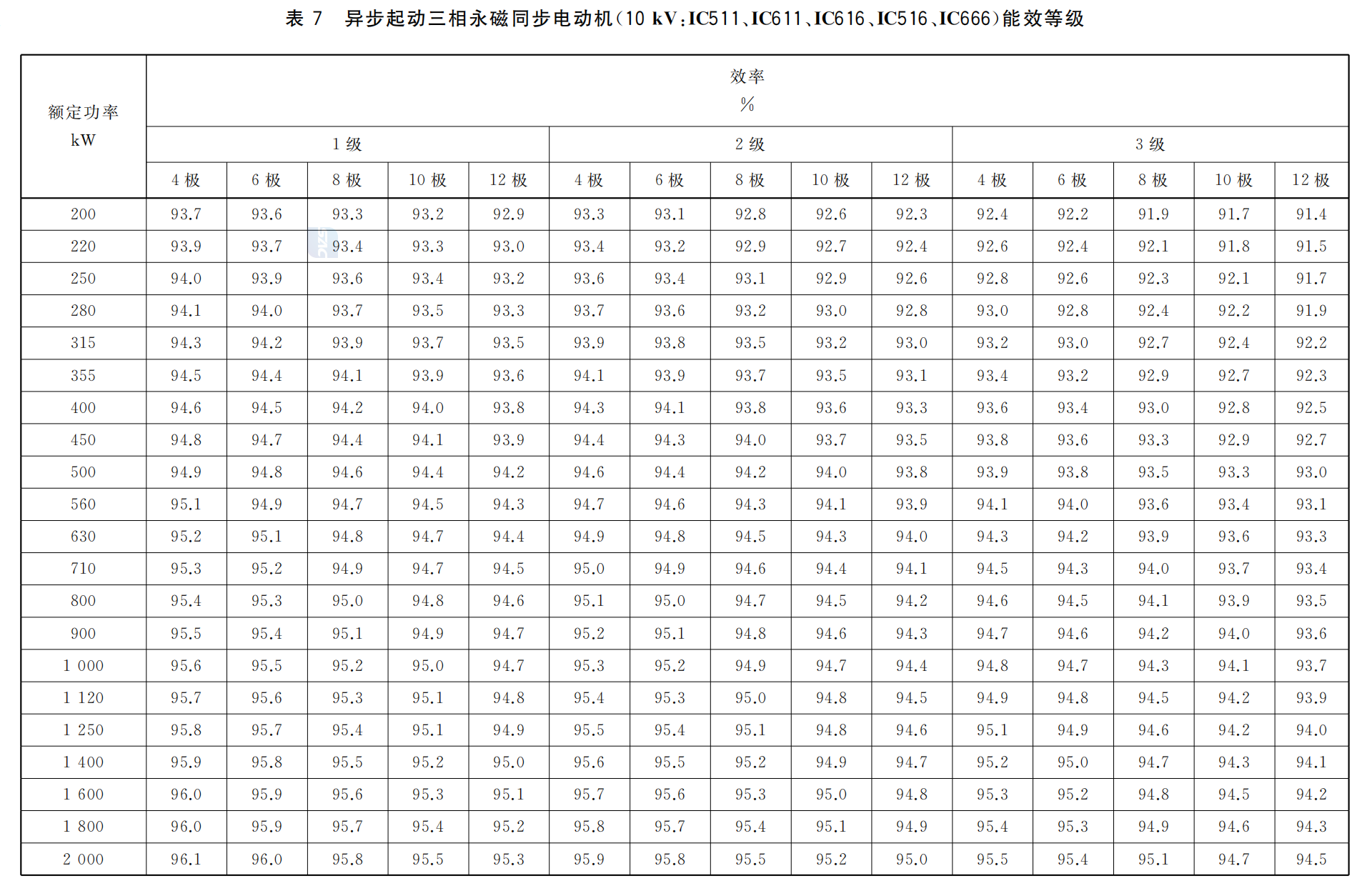

3)IC511、IC611、IC616、IC516.IC666冷卻方法的異步起動三相永磁同步電動機在額定功率下的實測效率不應低于表4、表7中3級的規定;

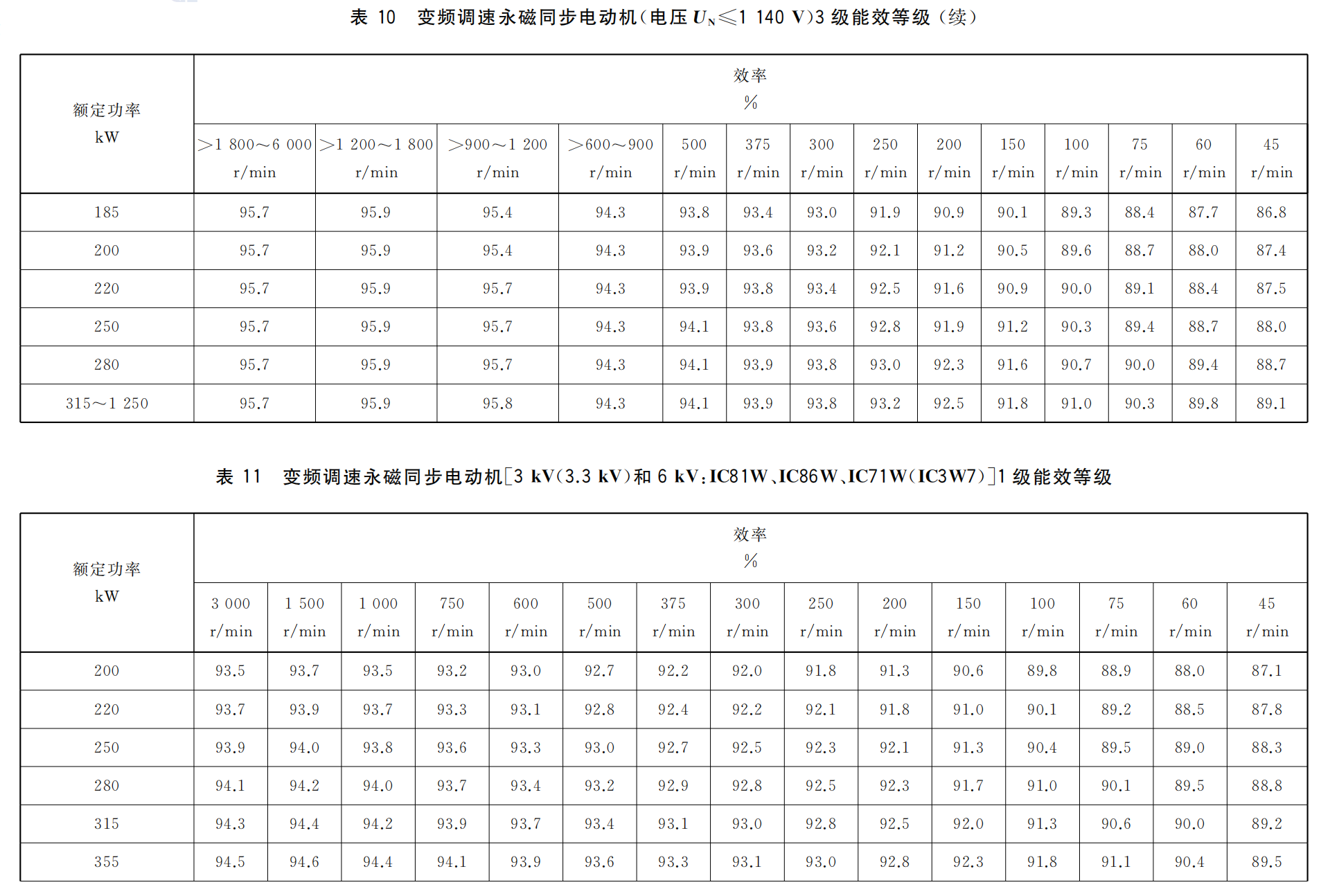

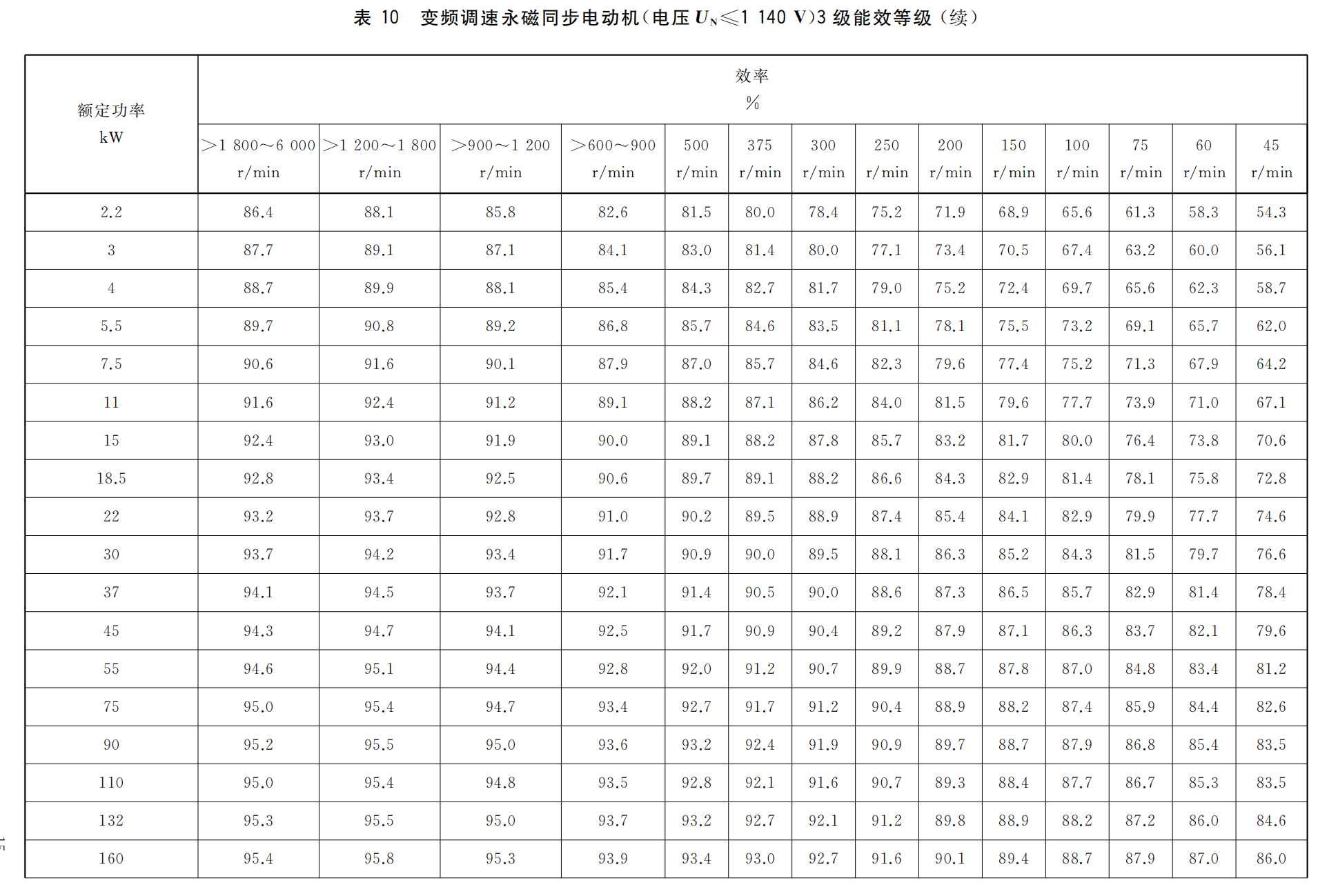

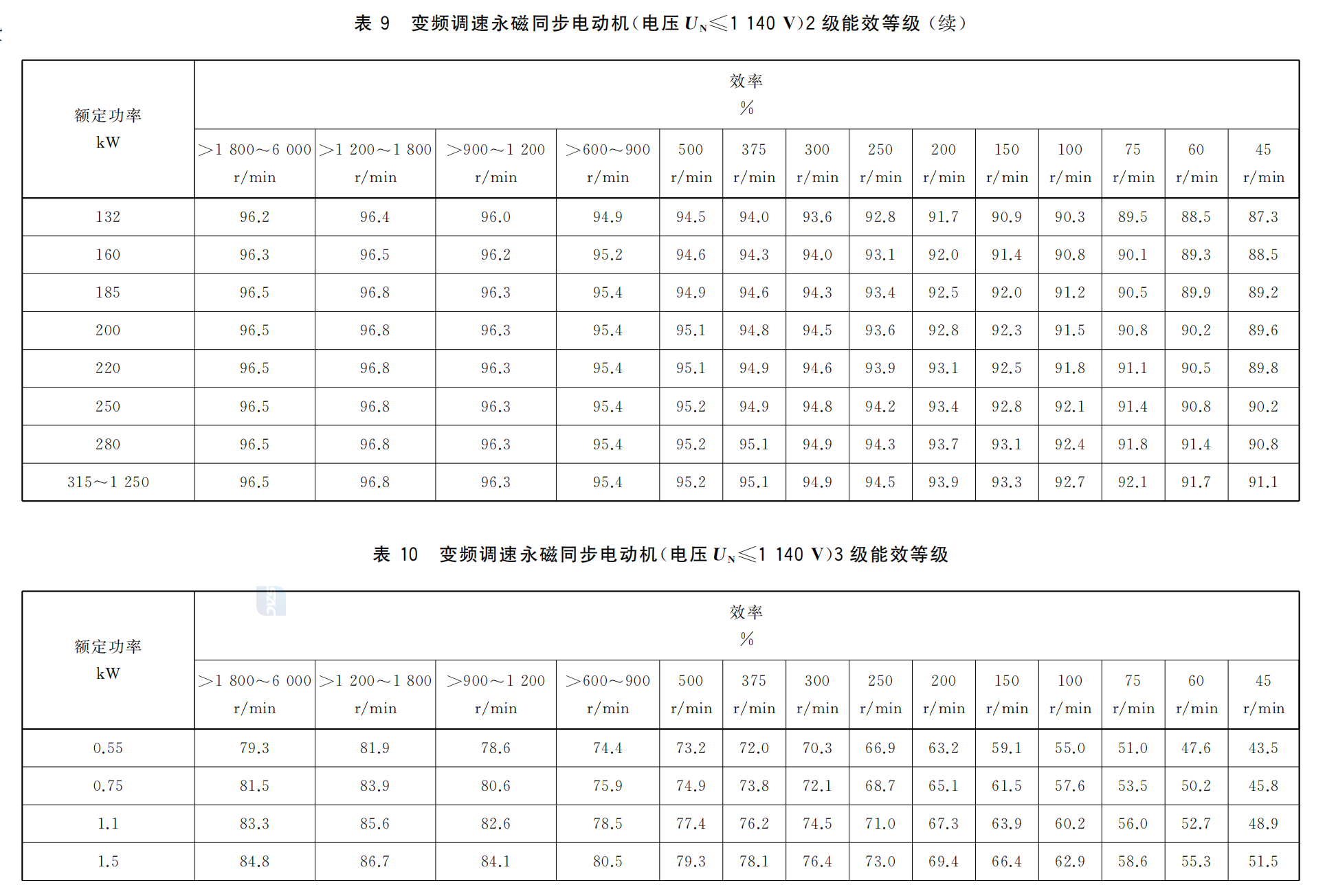

c)電壓等級為1140V及以下的變頻調速永磁同步電動機在額定轉矩和90%額定轉速下的實測效率不應低于表10的規定;
d)電壓等級為3kV(3.3kV)和6kV、10kV時：

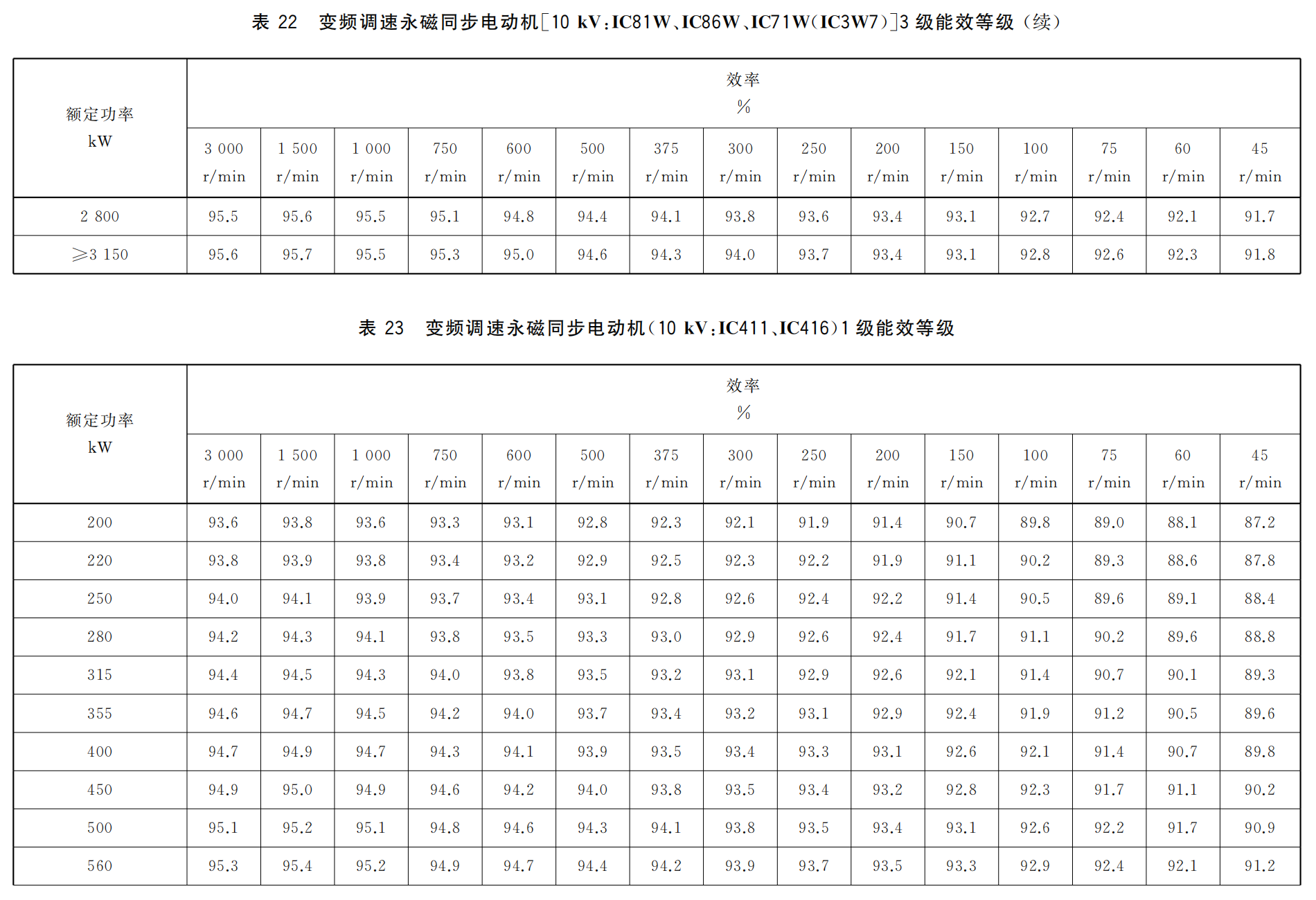

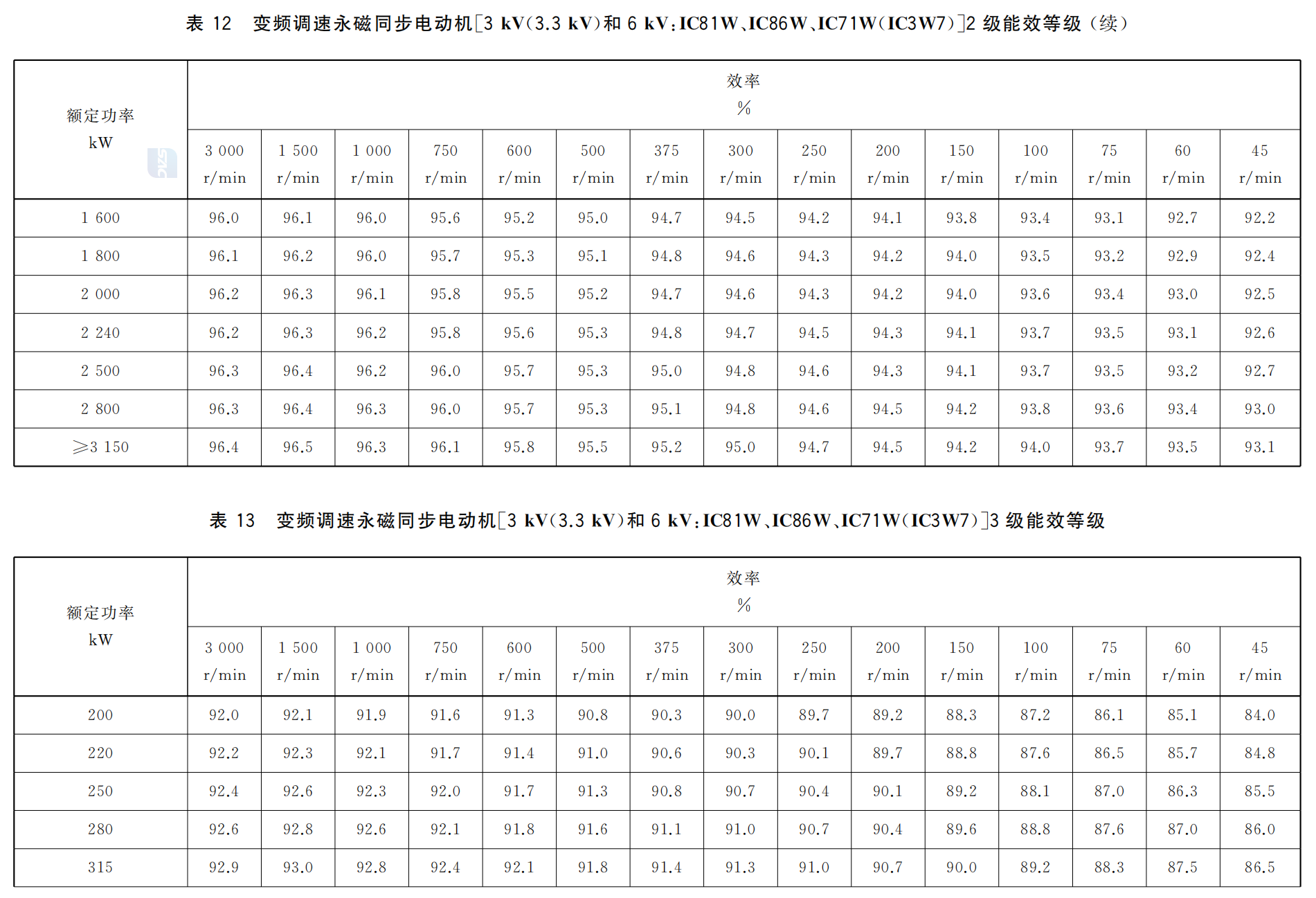

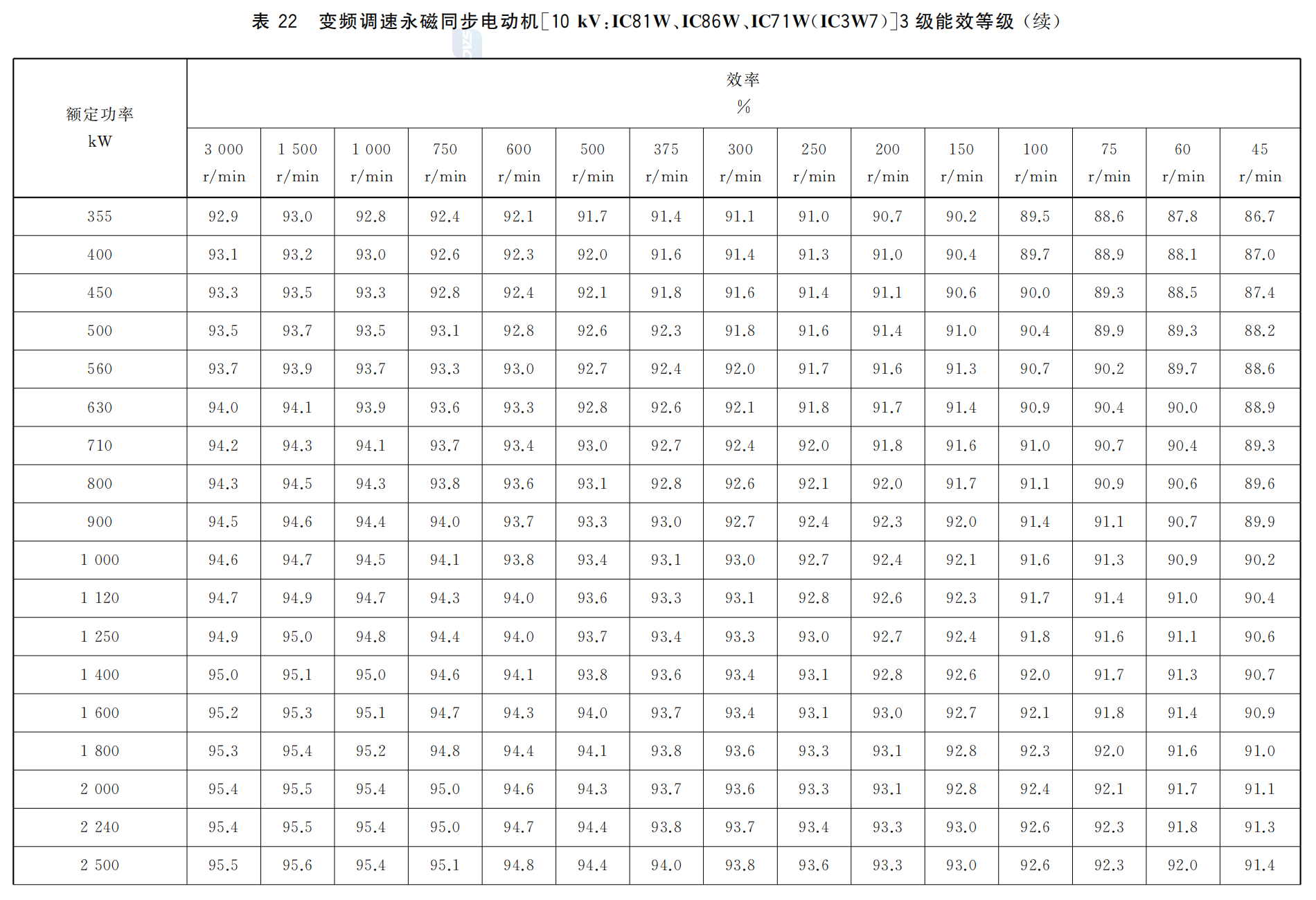

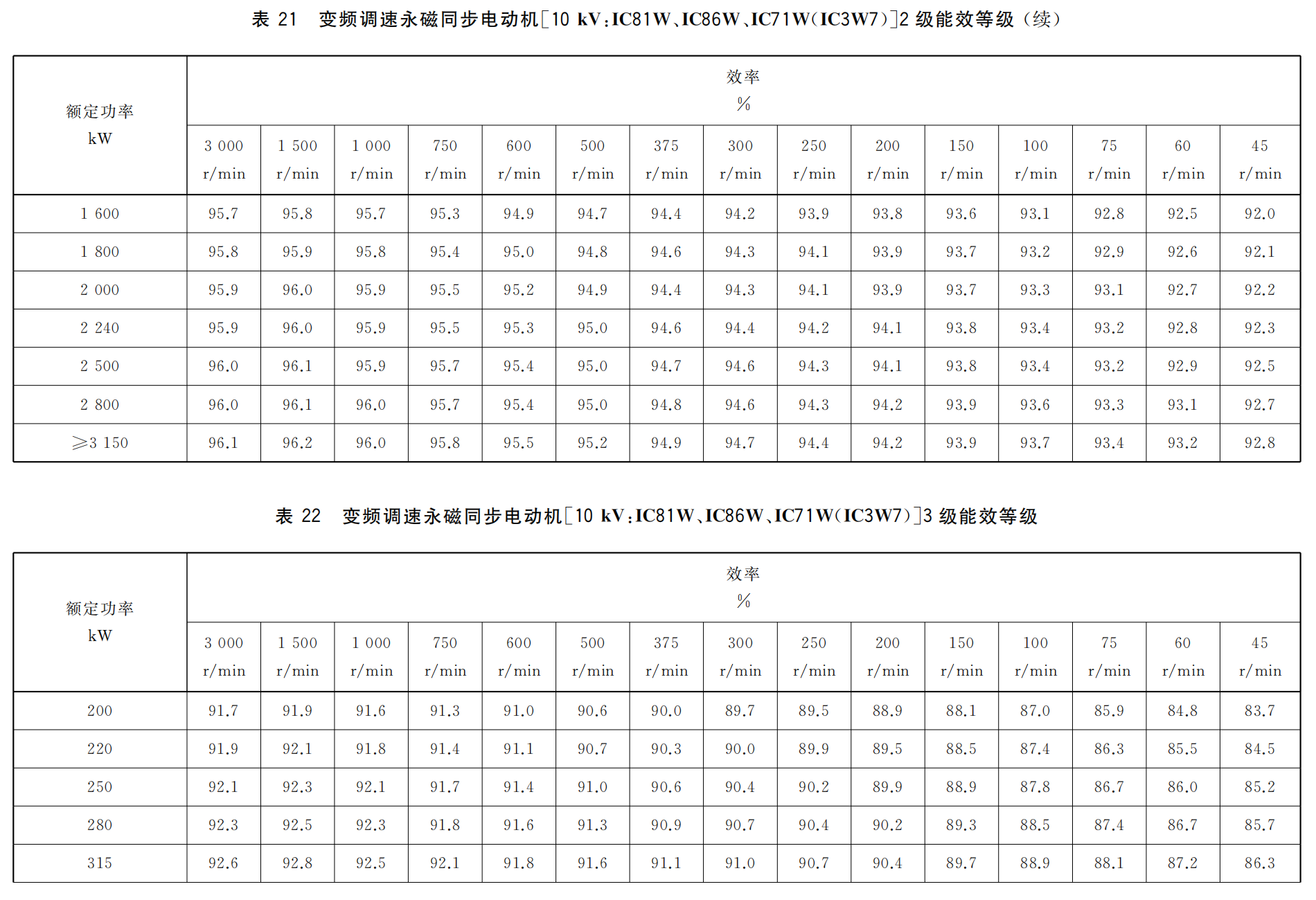

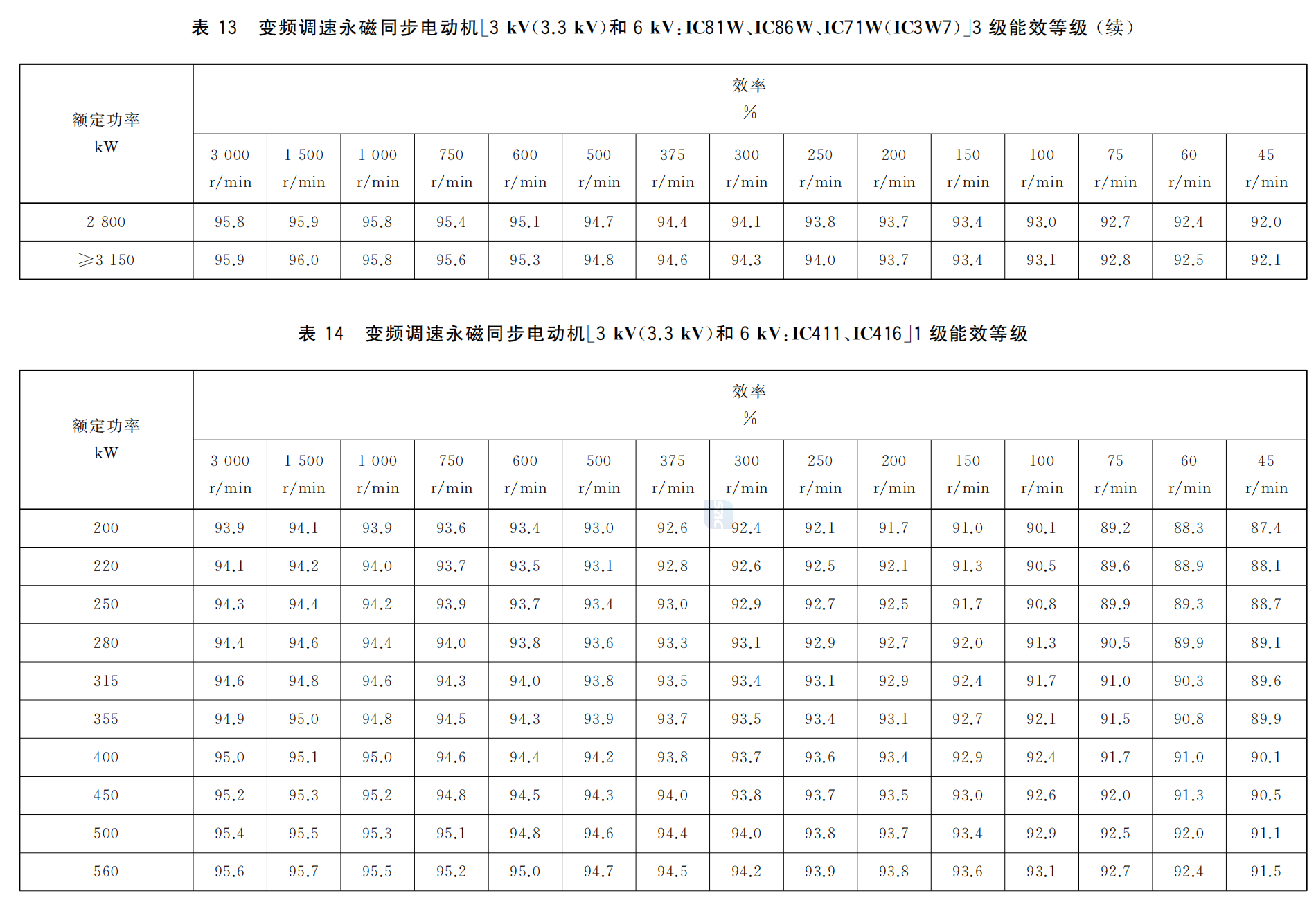

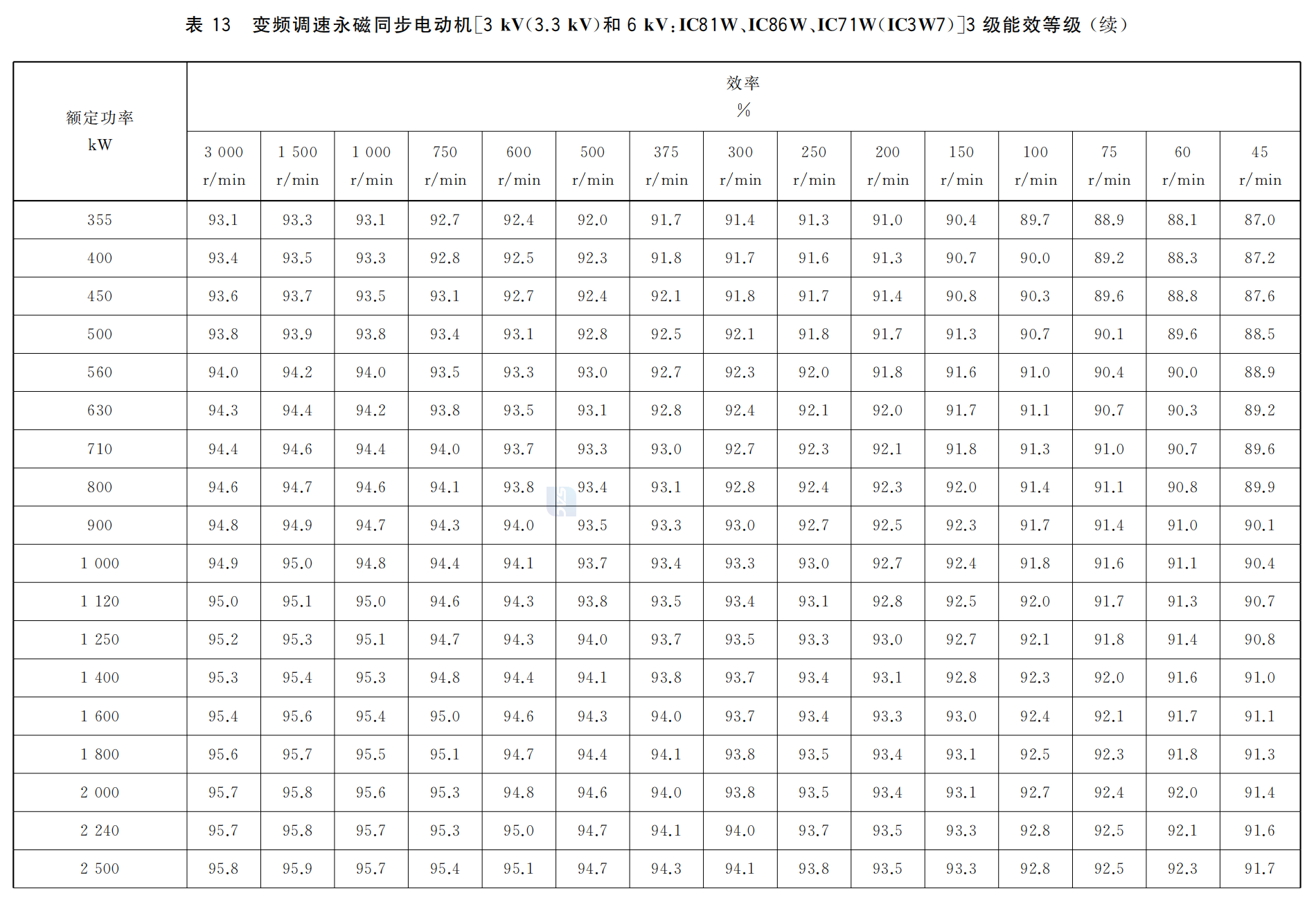

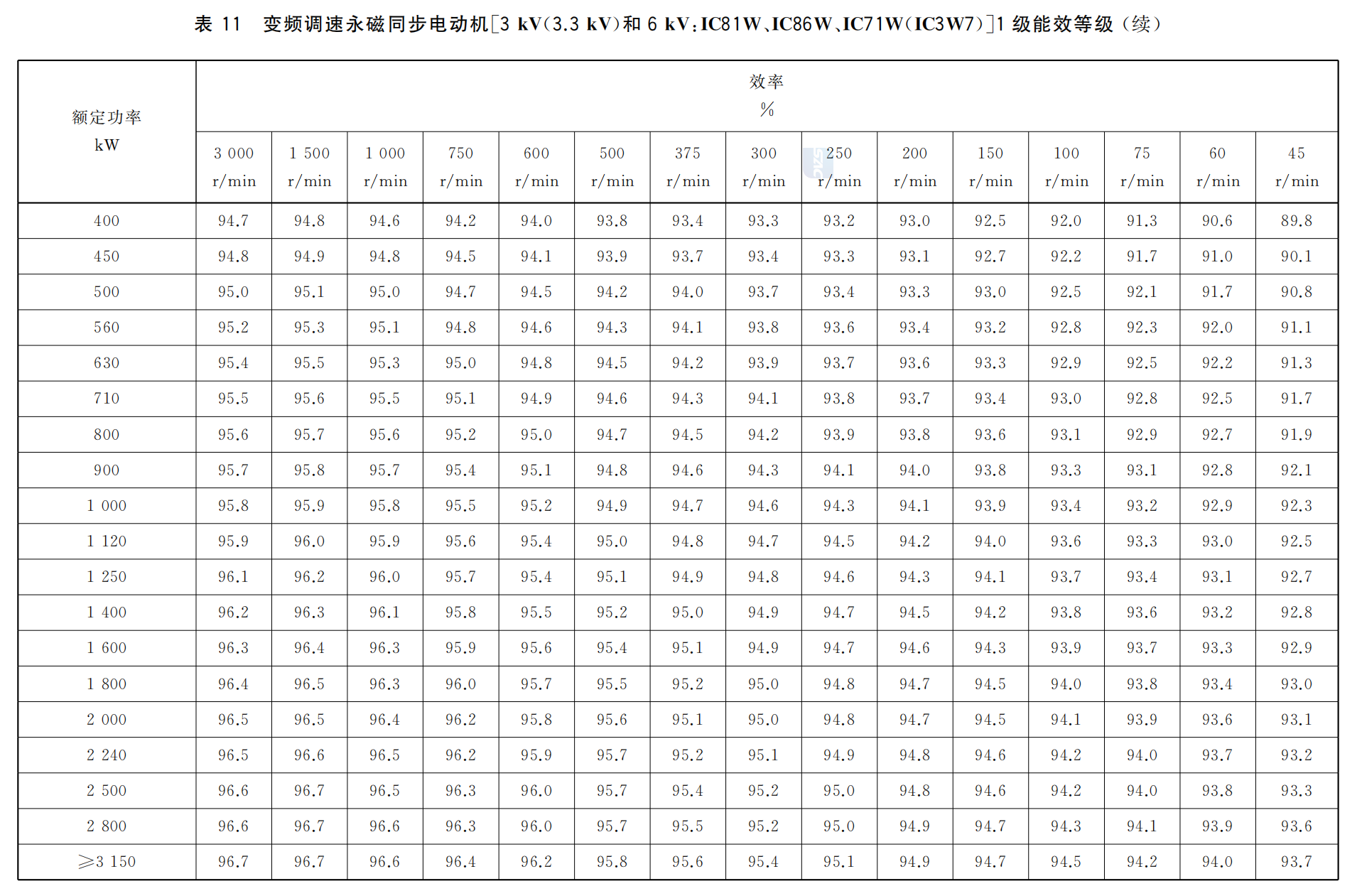

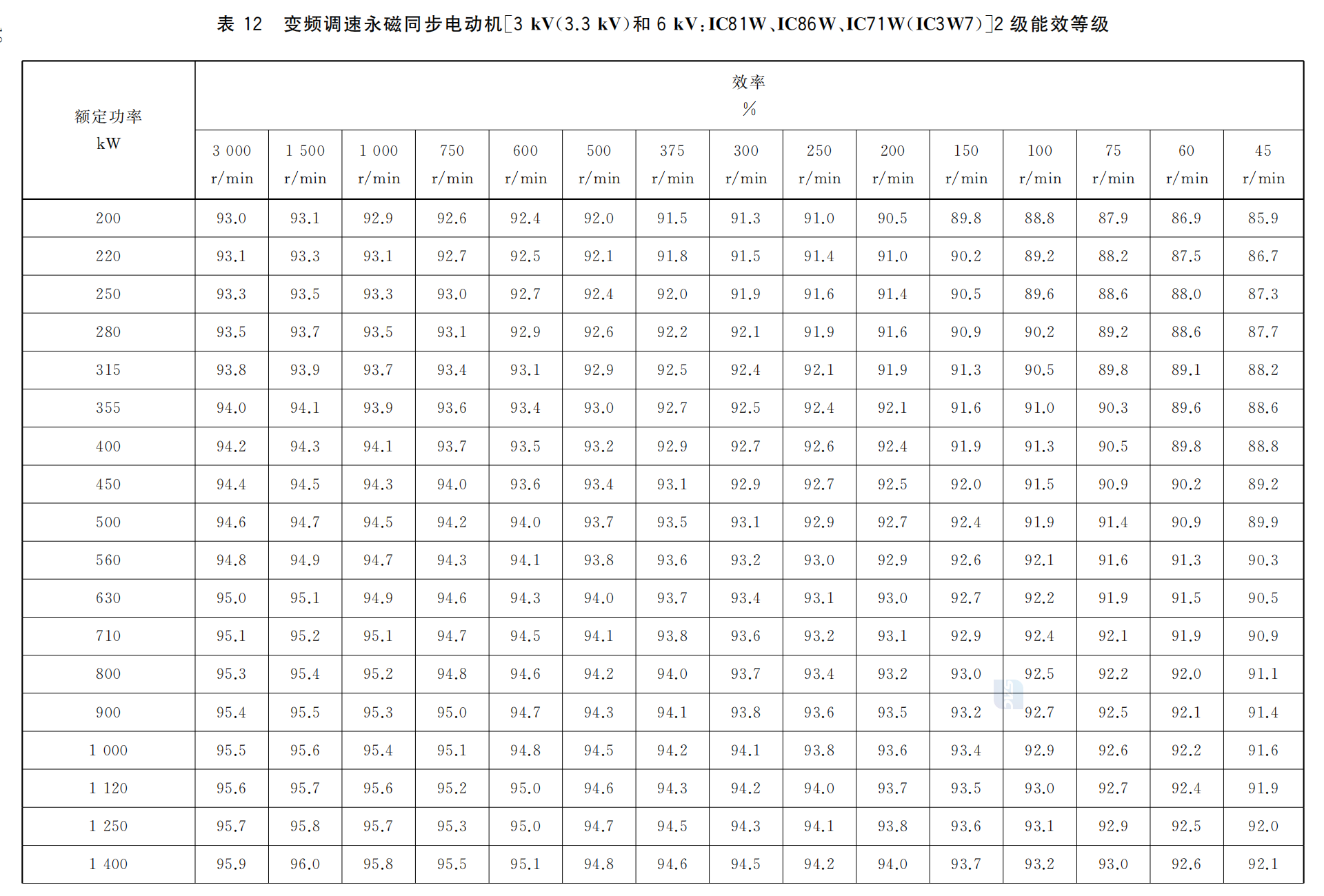

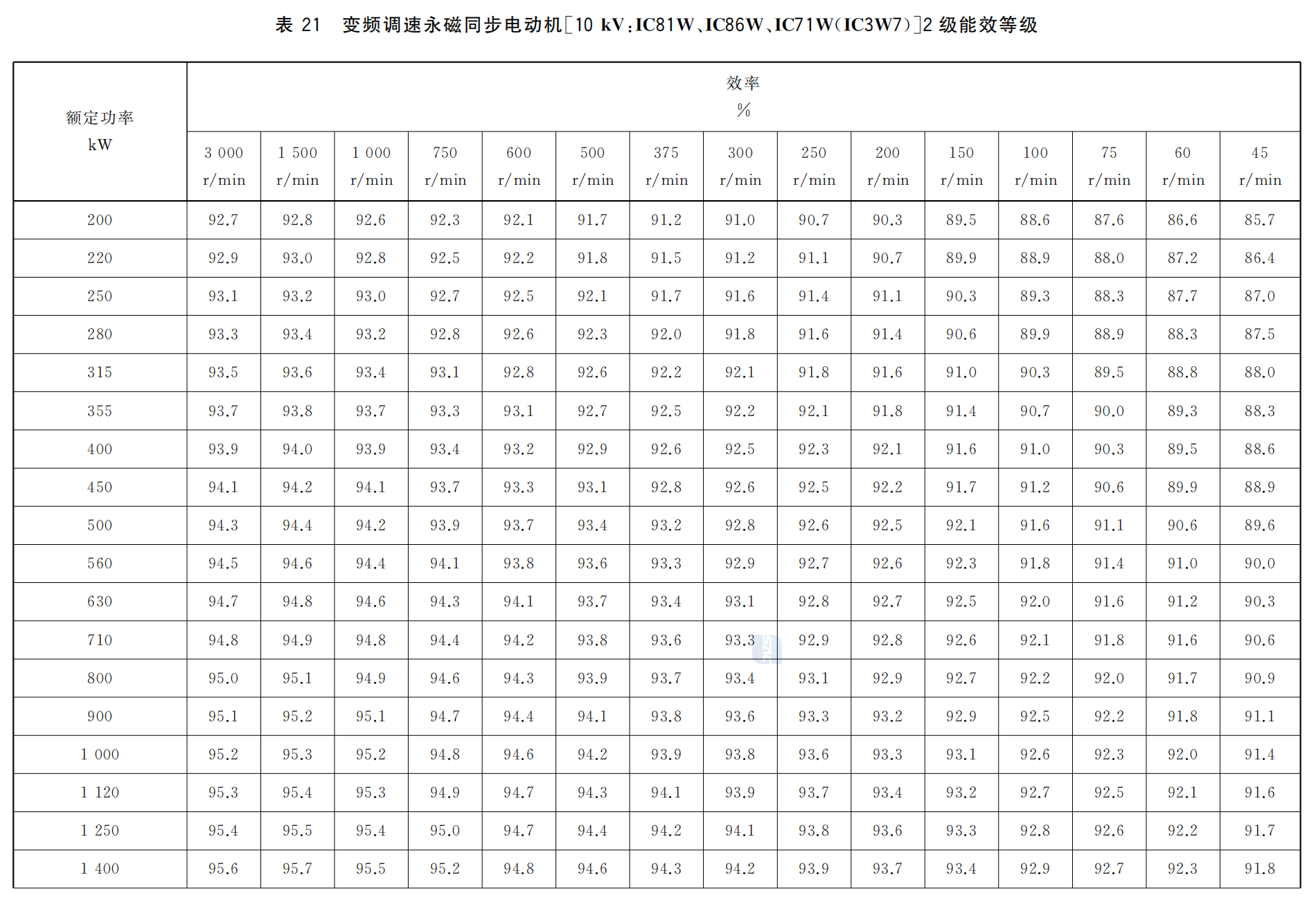

1)IC81W.IC86W.IC71W(IC3W7)冷卻方法的變頻調速永磁同步電動機在額定轉矩和90%額定轉速下的實測效率不應低于表13.表22的規定;

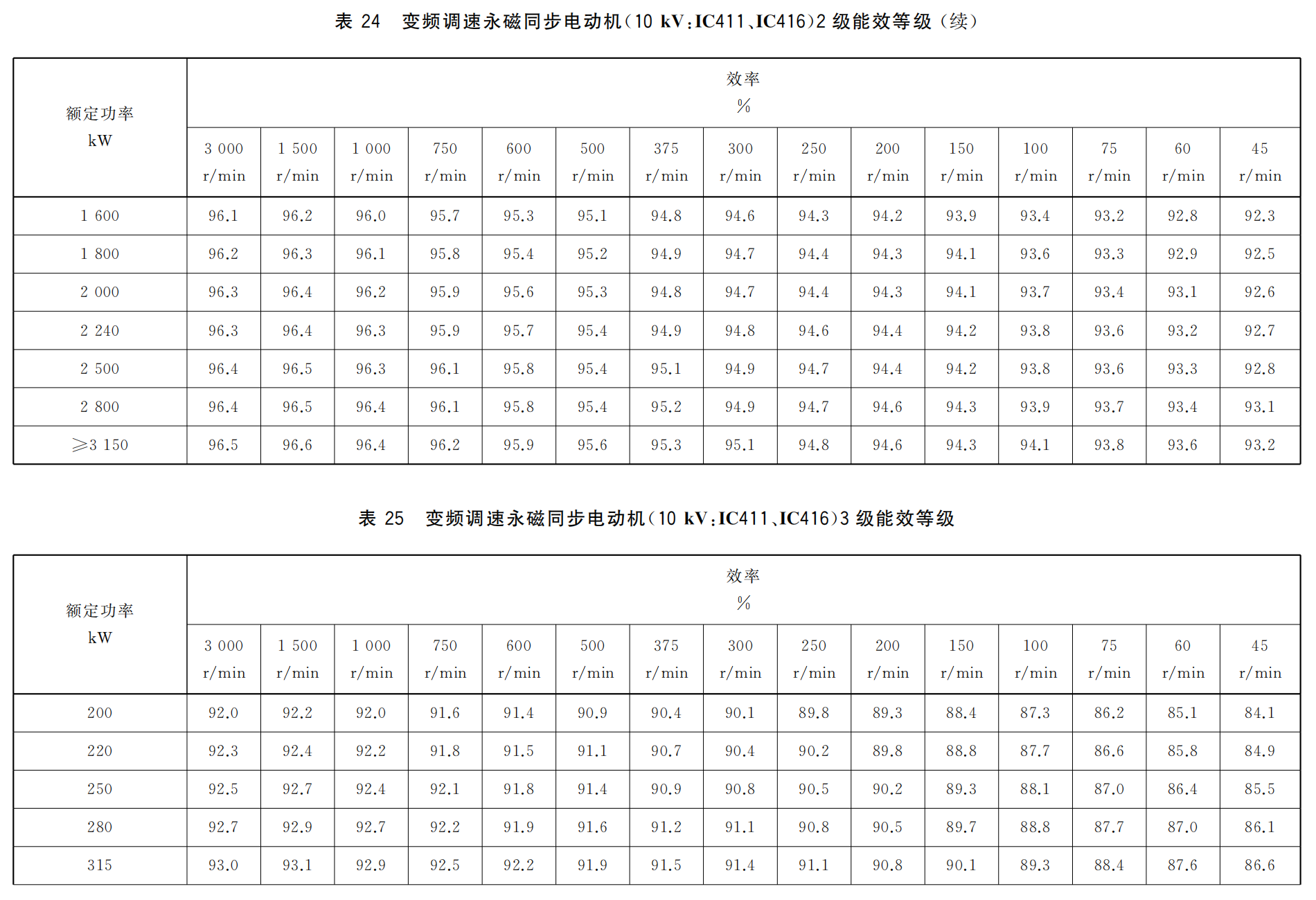

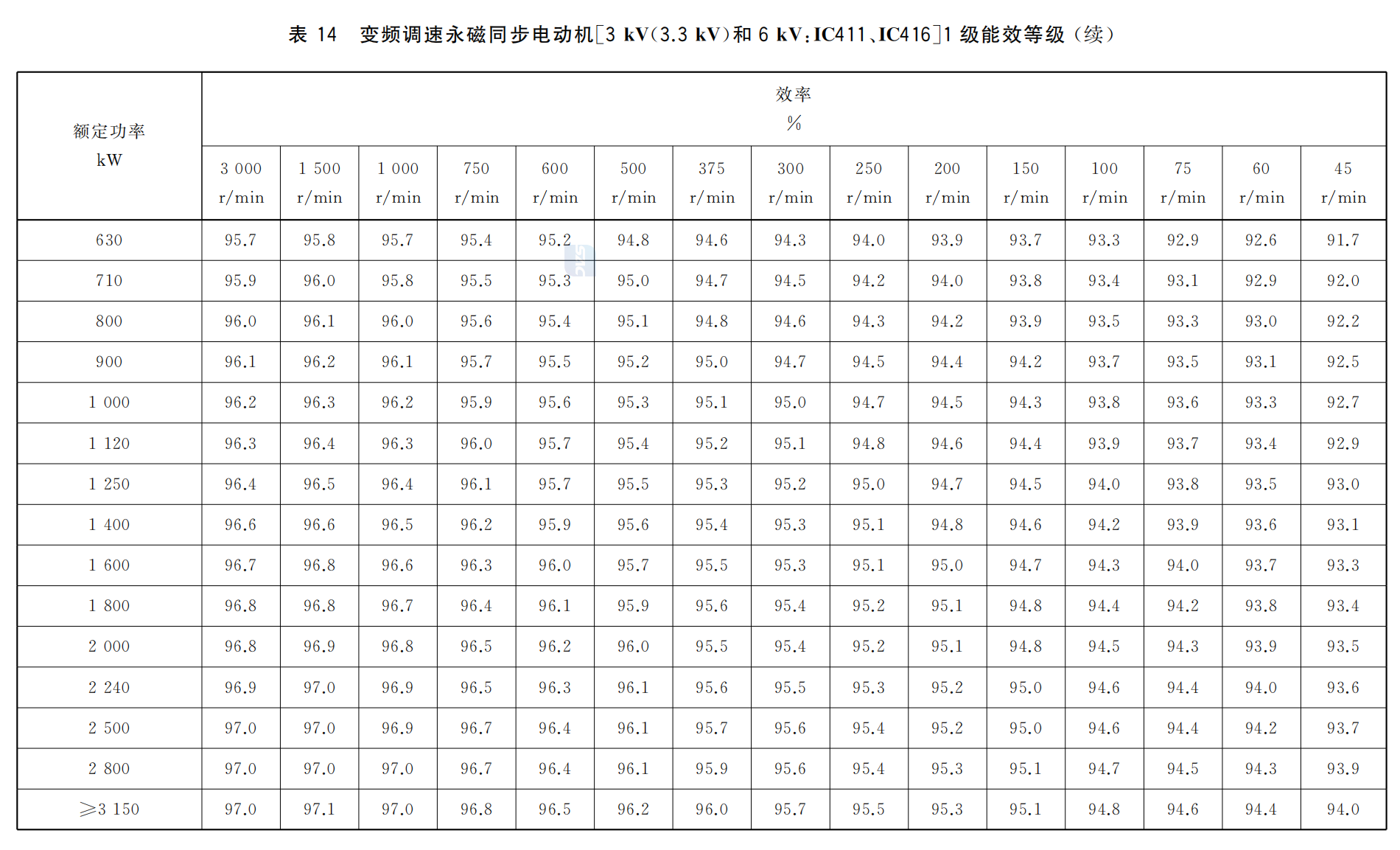

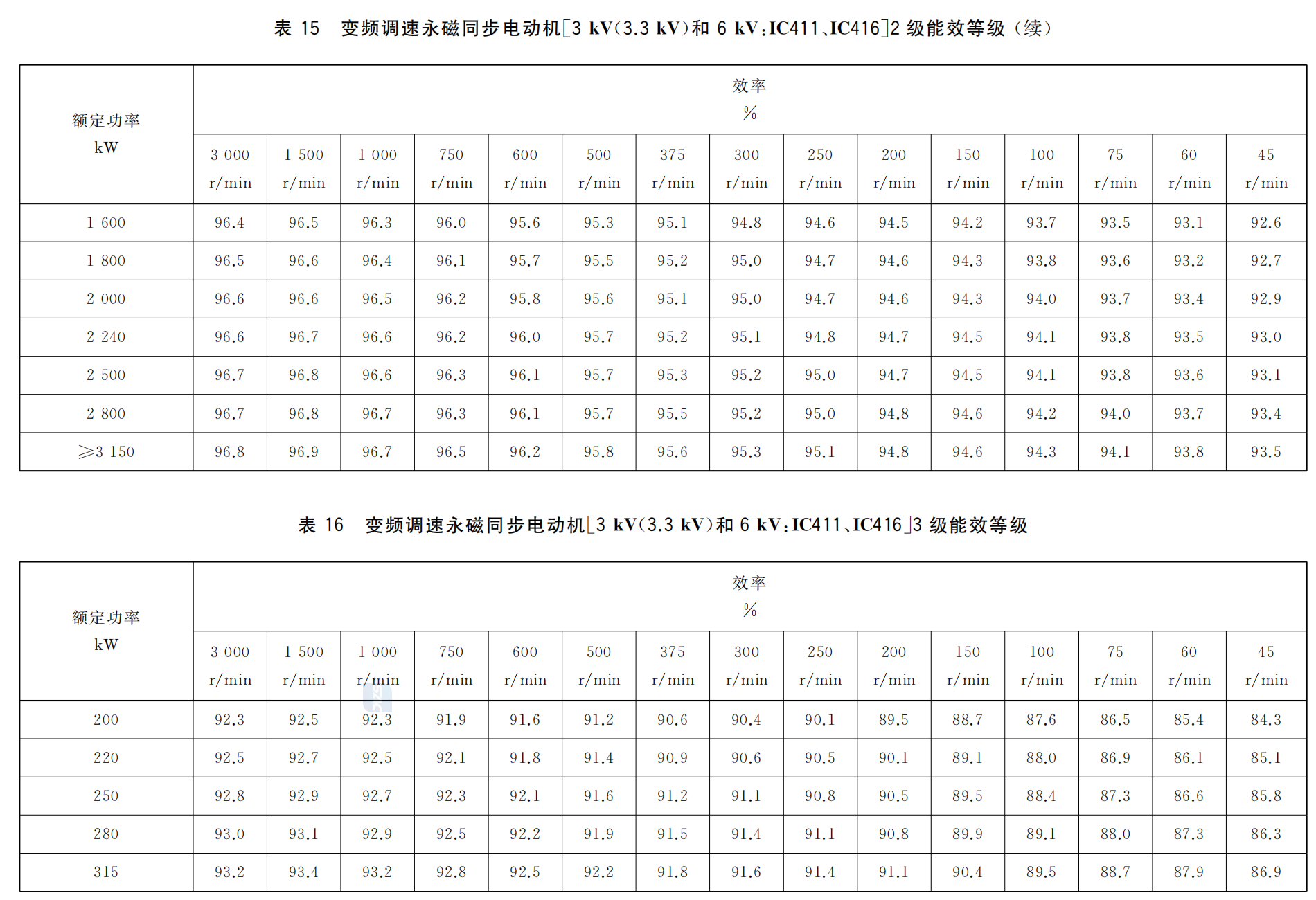

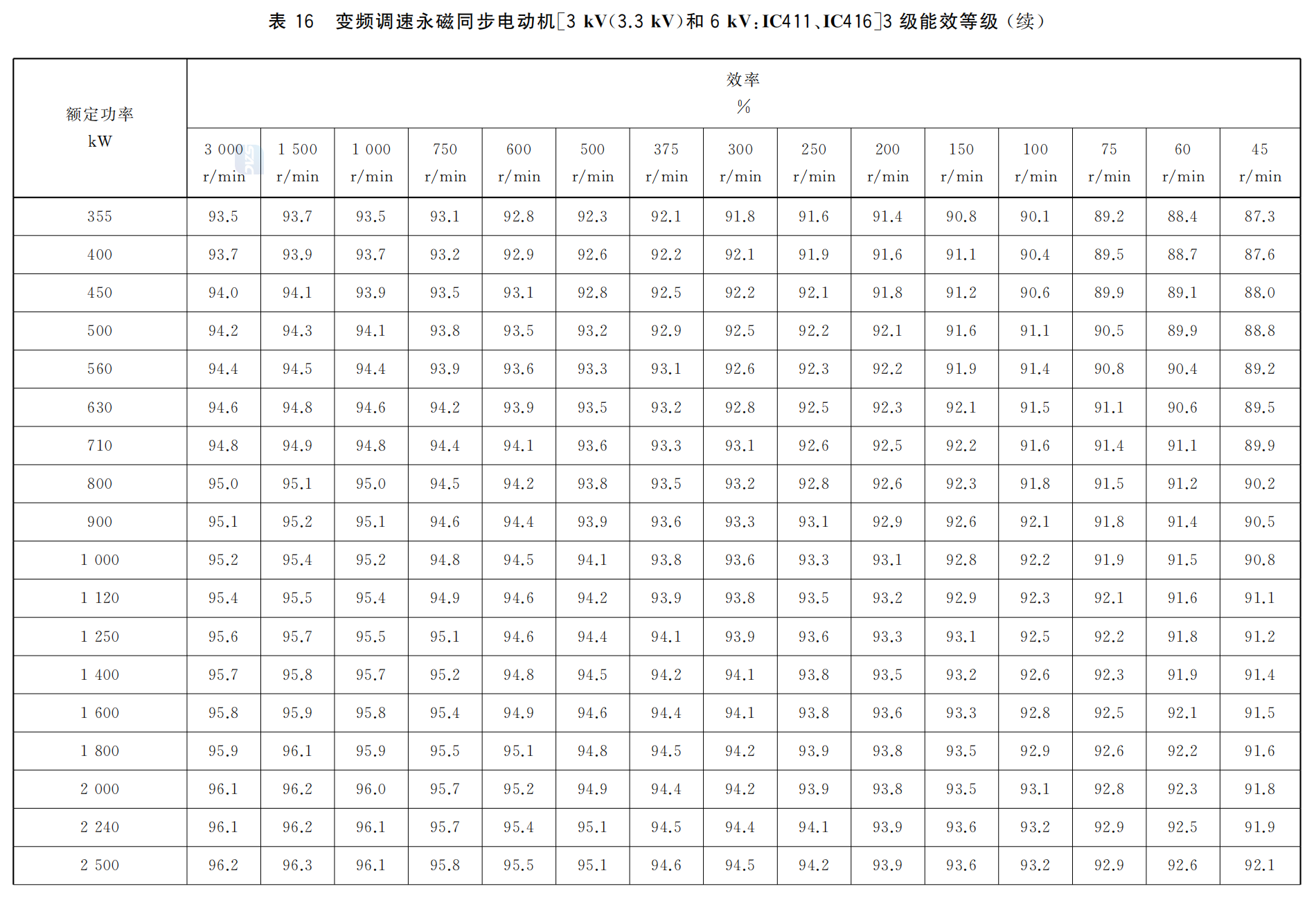

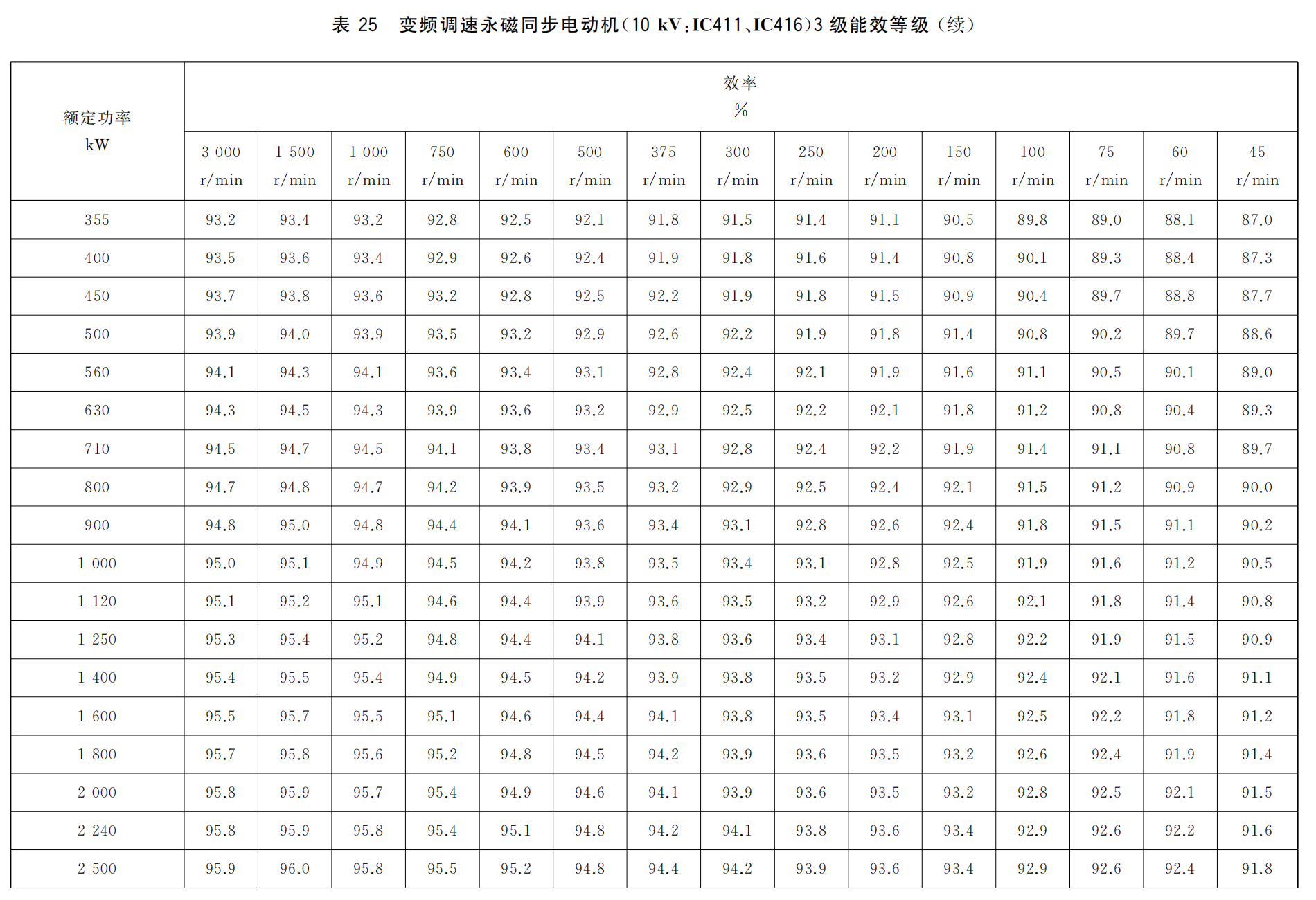

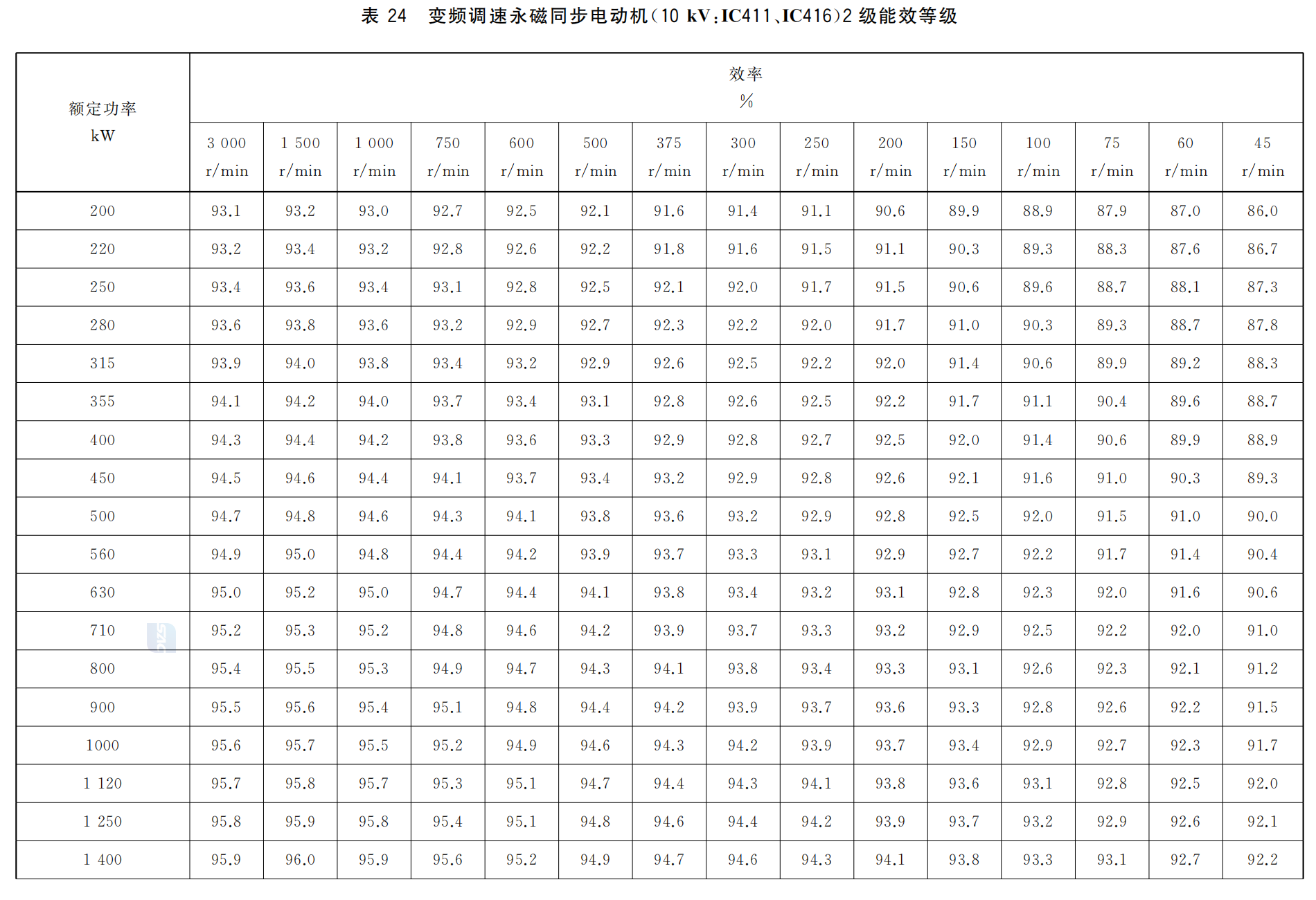

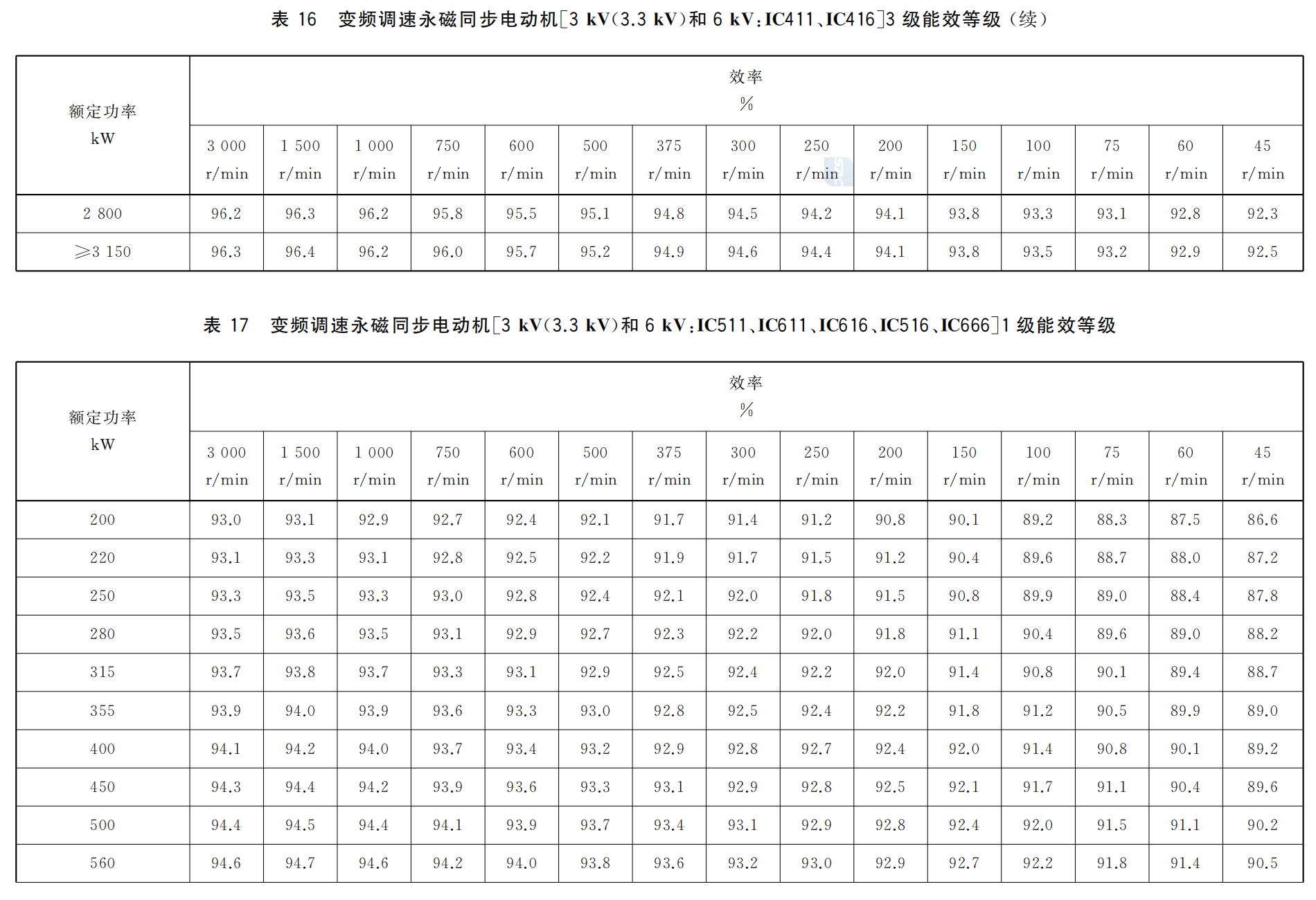

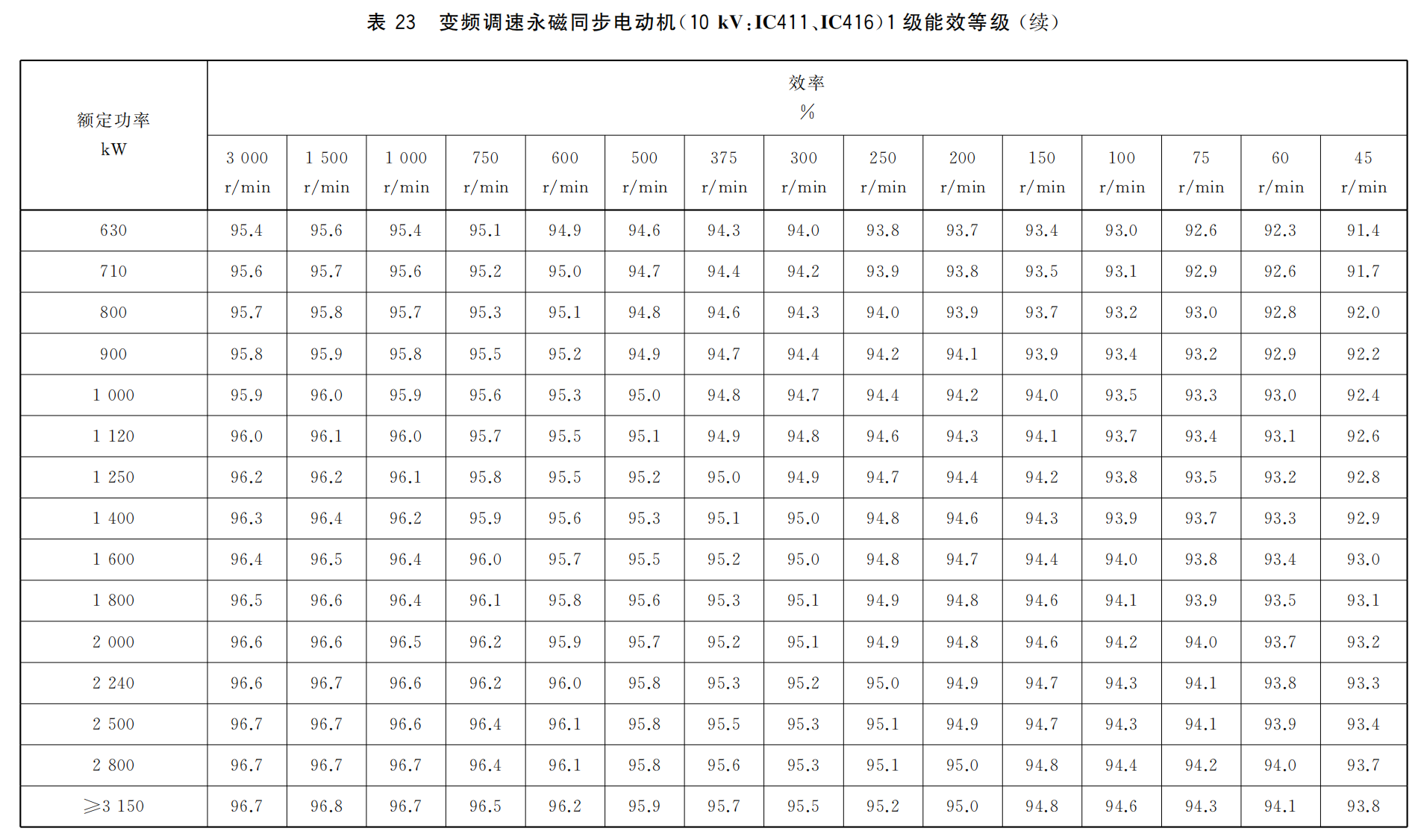

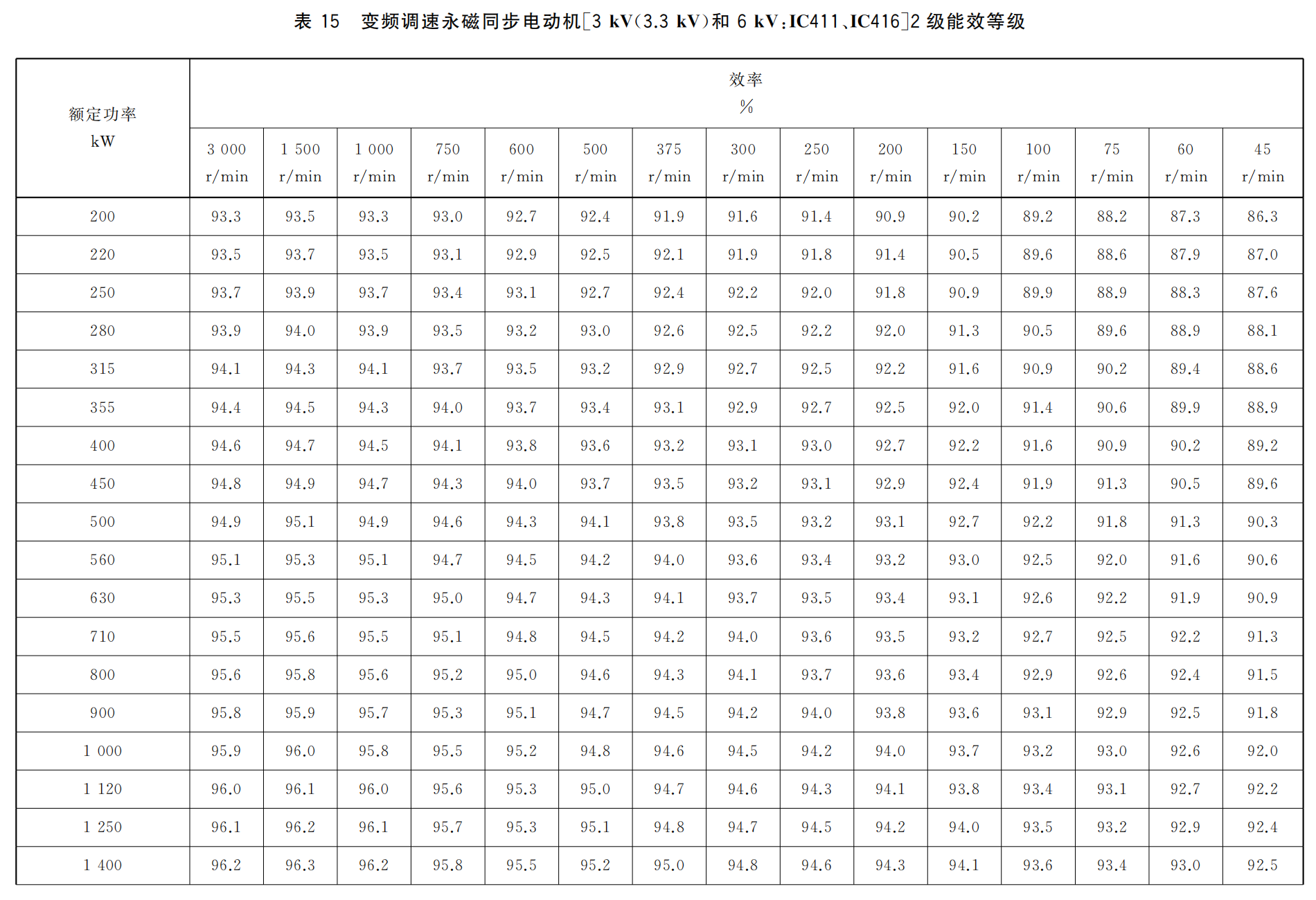

2)IC411、IC416冷卻方法的變頻調速永磁同步電動機在額定轉矩和90%額定轉速下的實測效率不應低于表16,表25的規定;

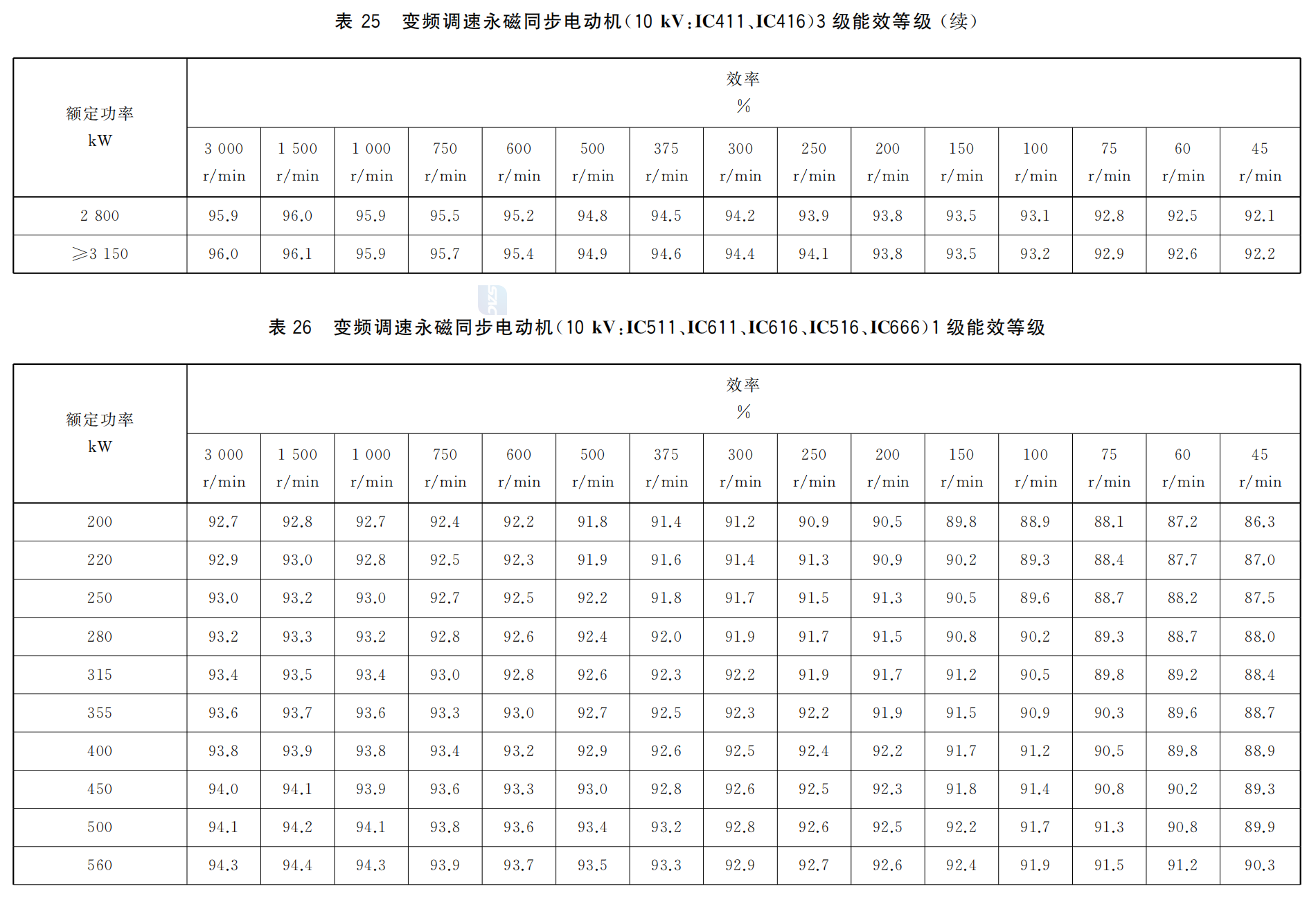

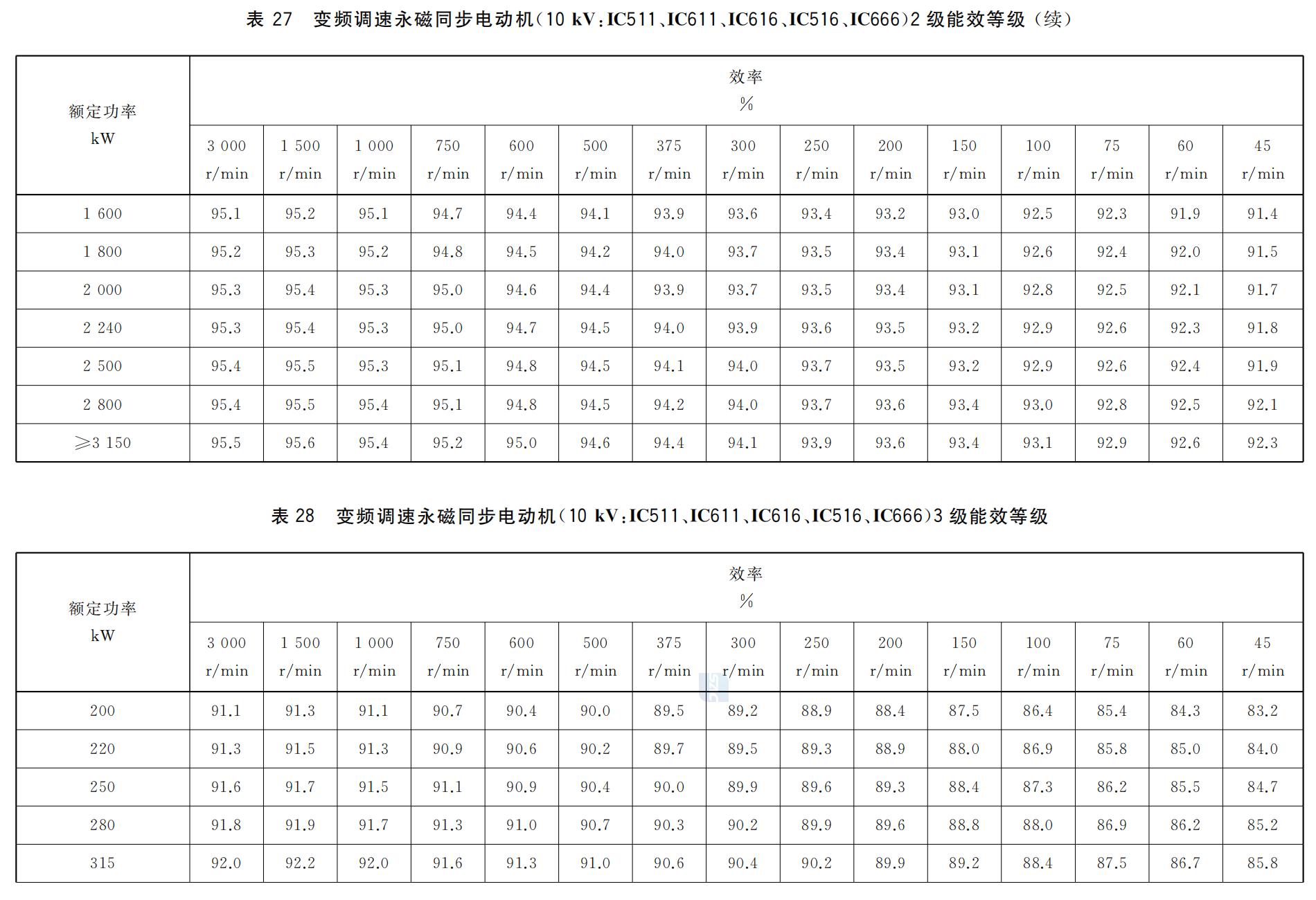

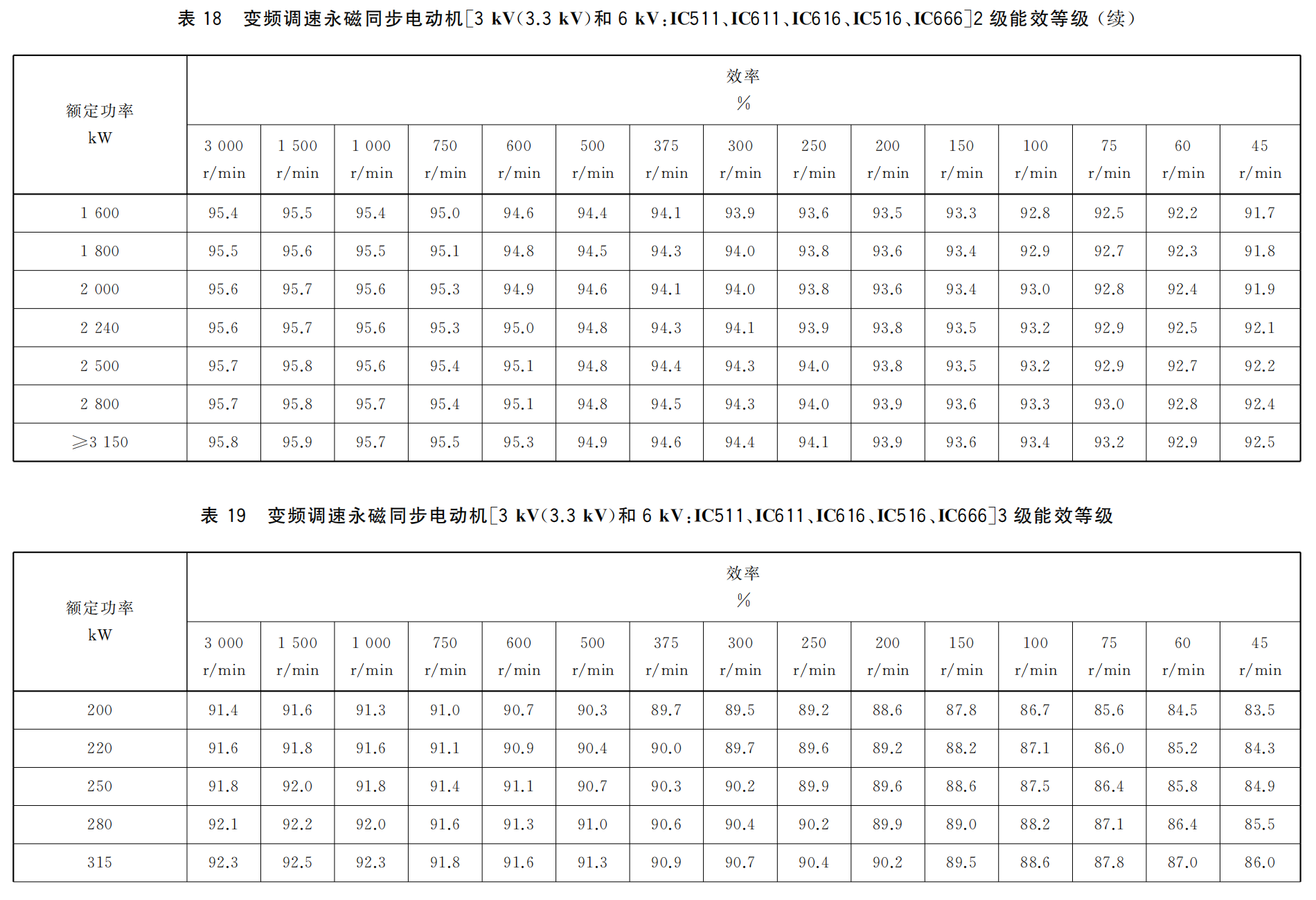

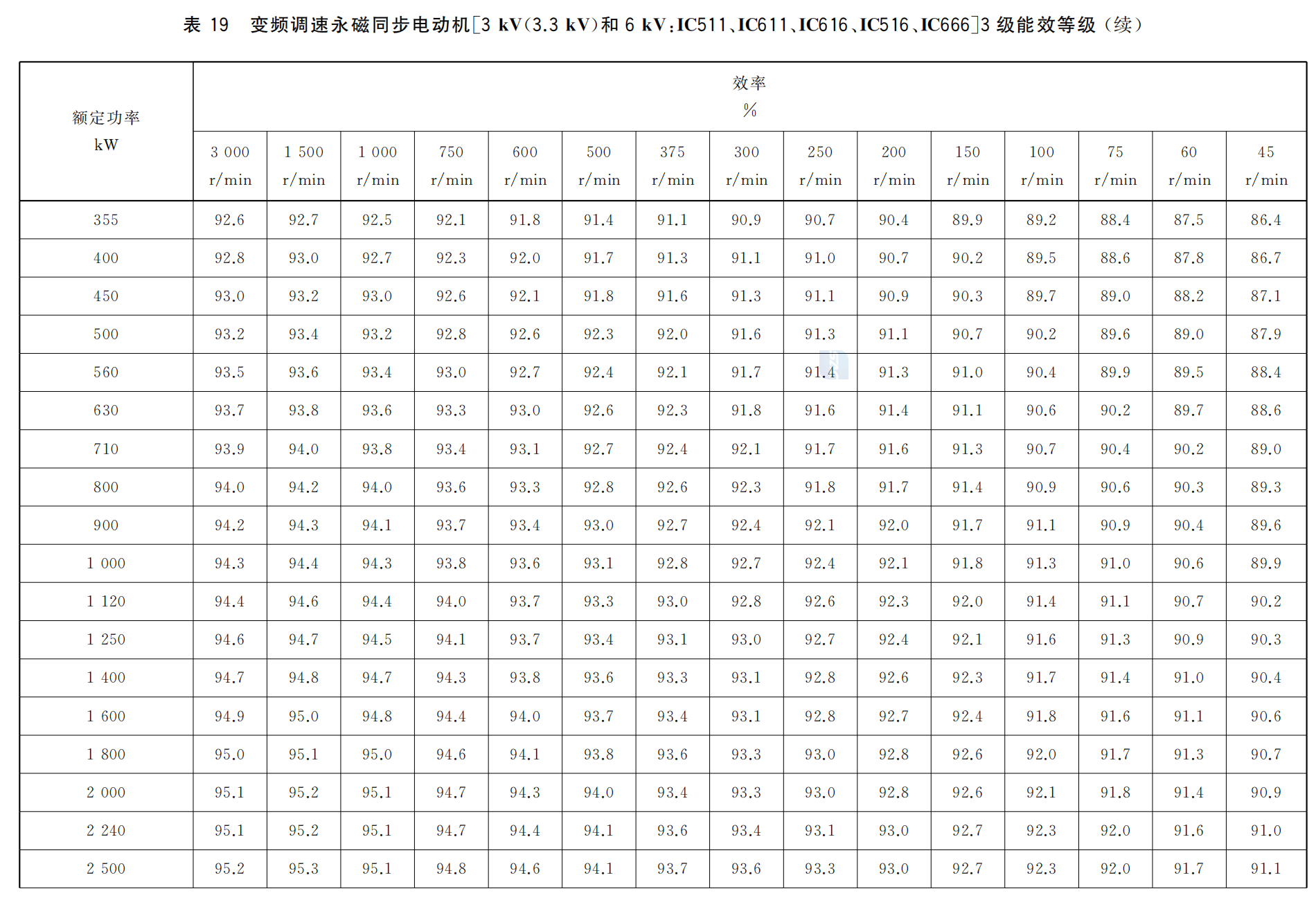

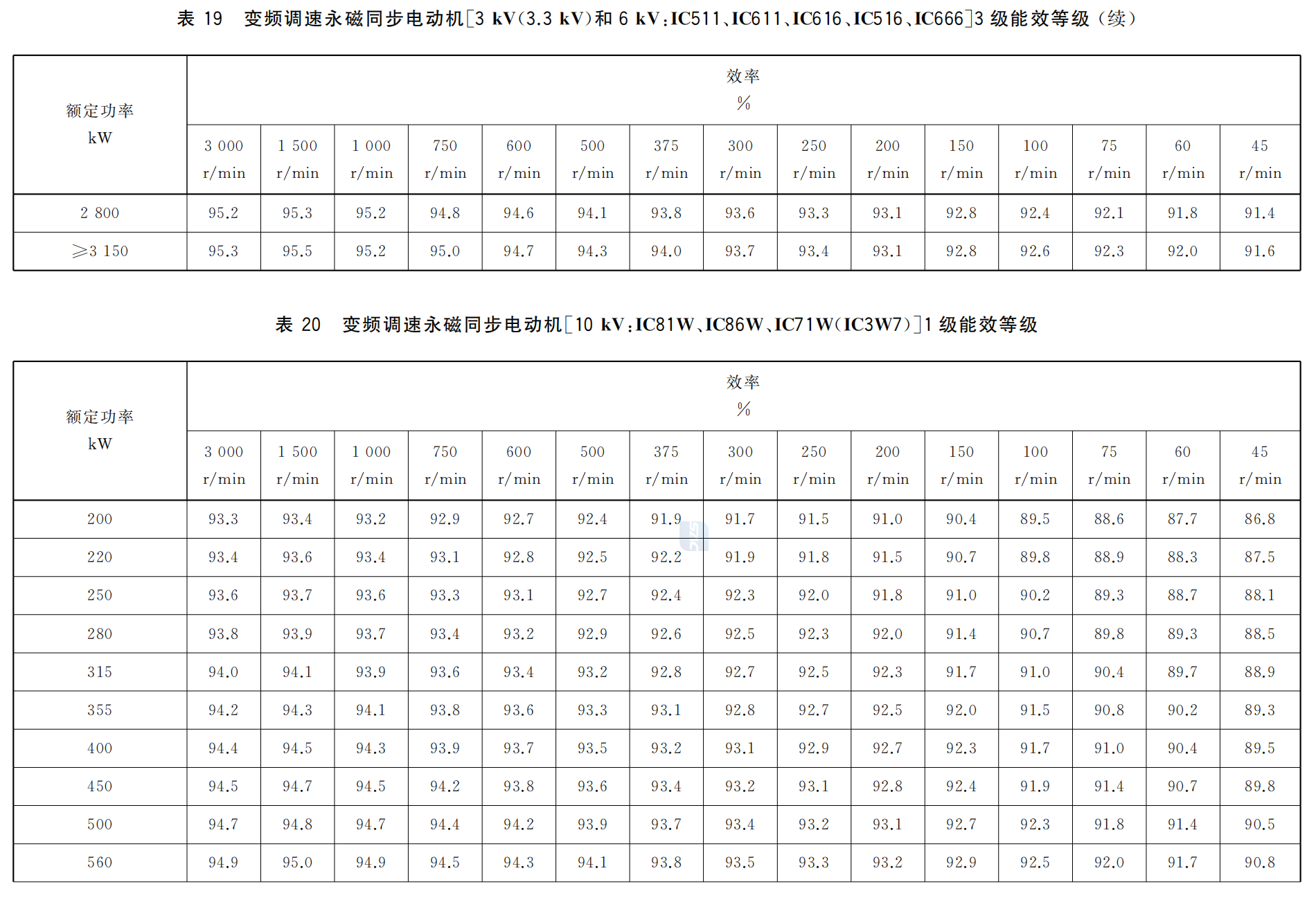

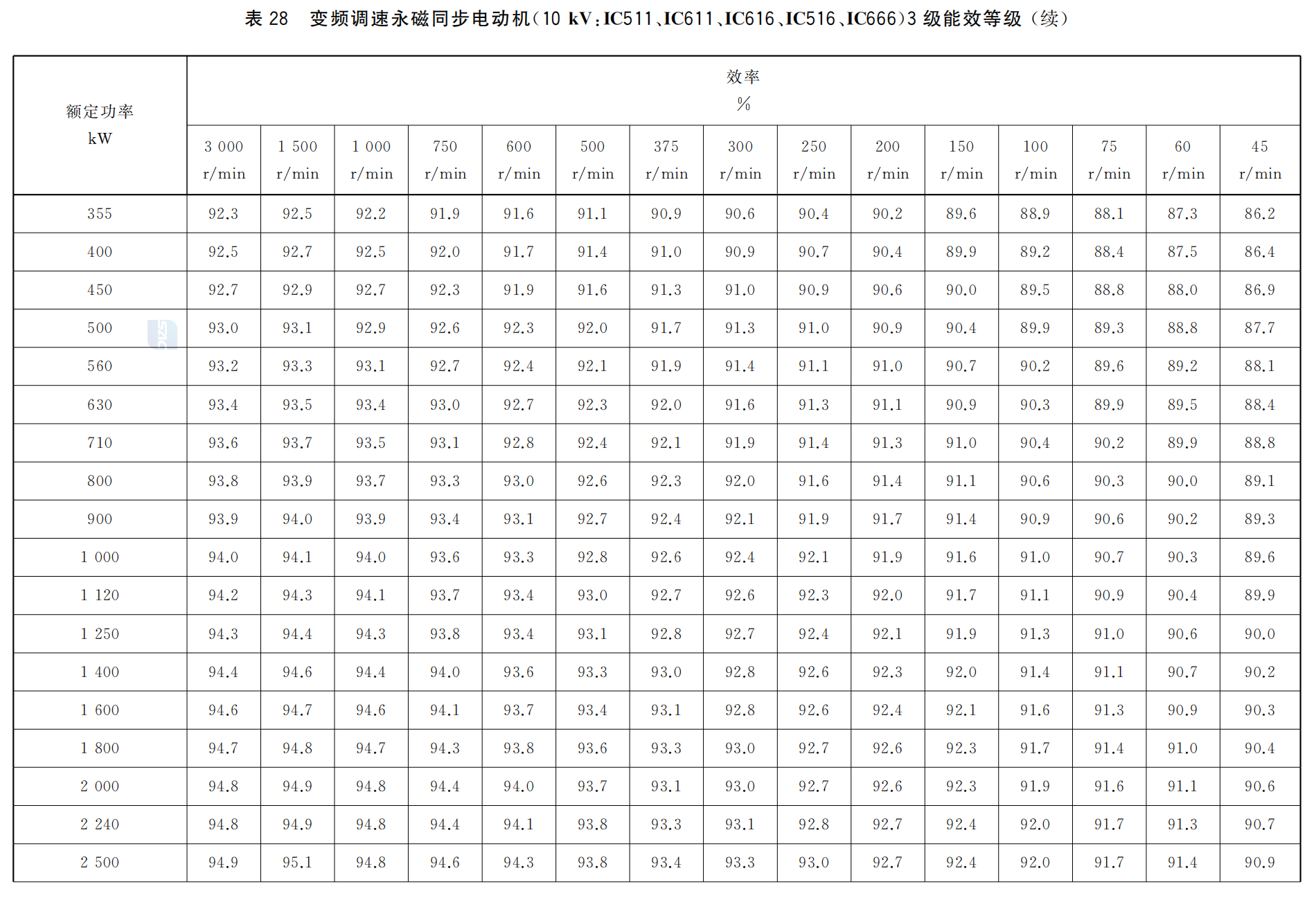

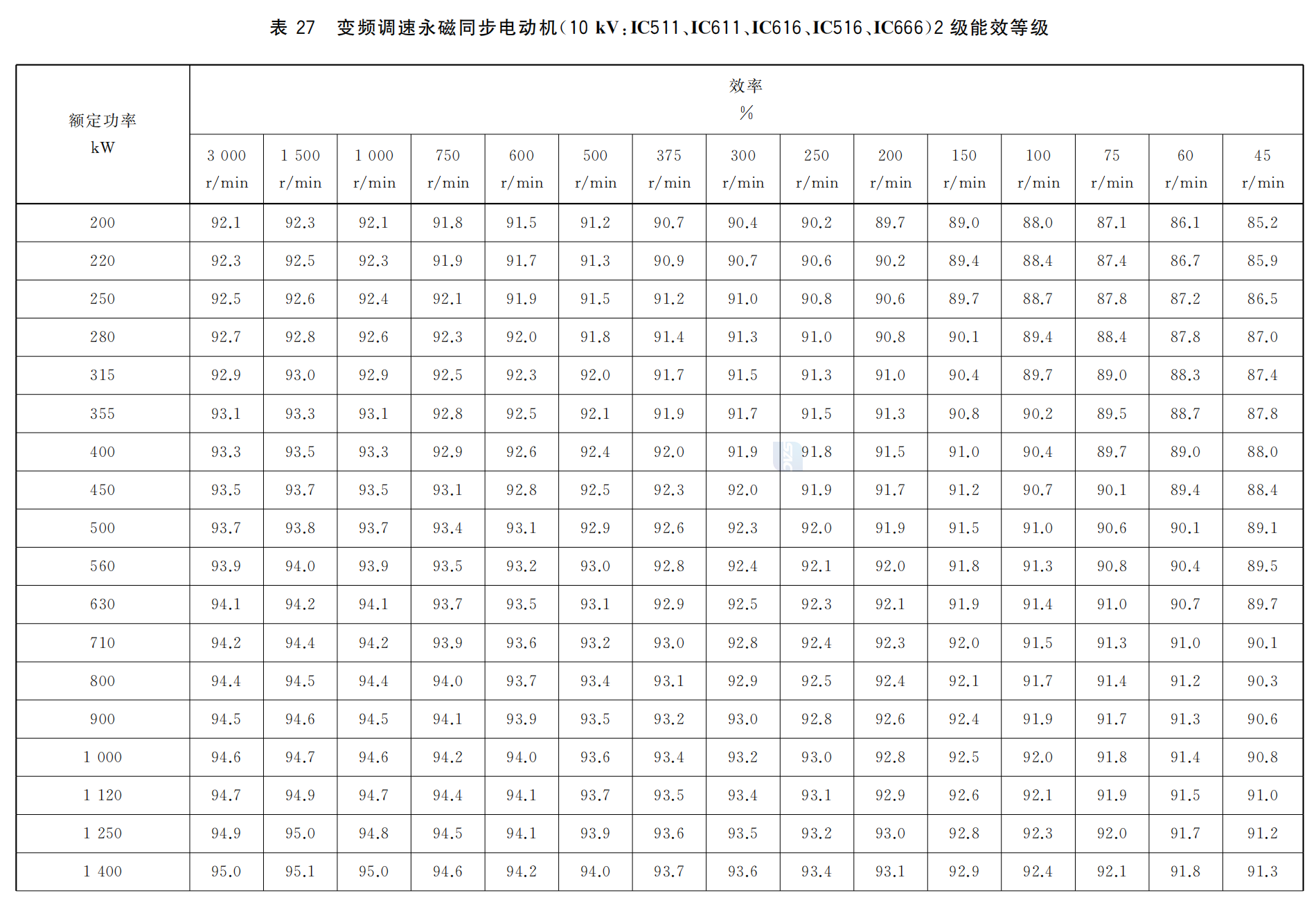

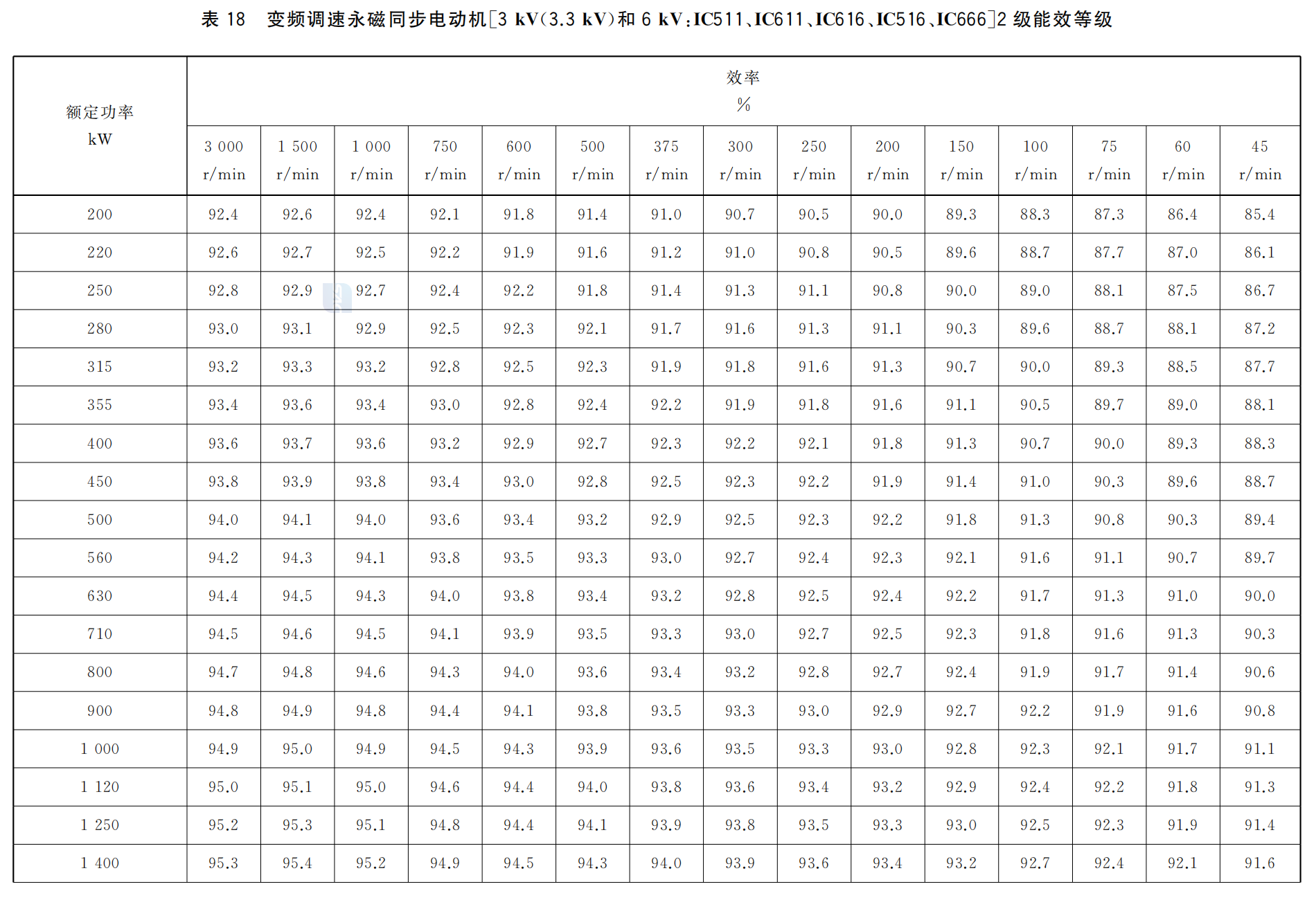

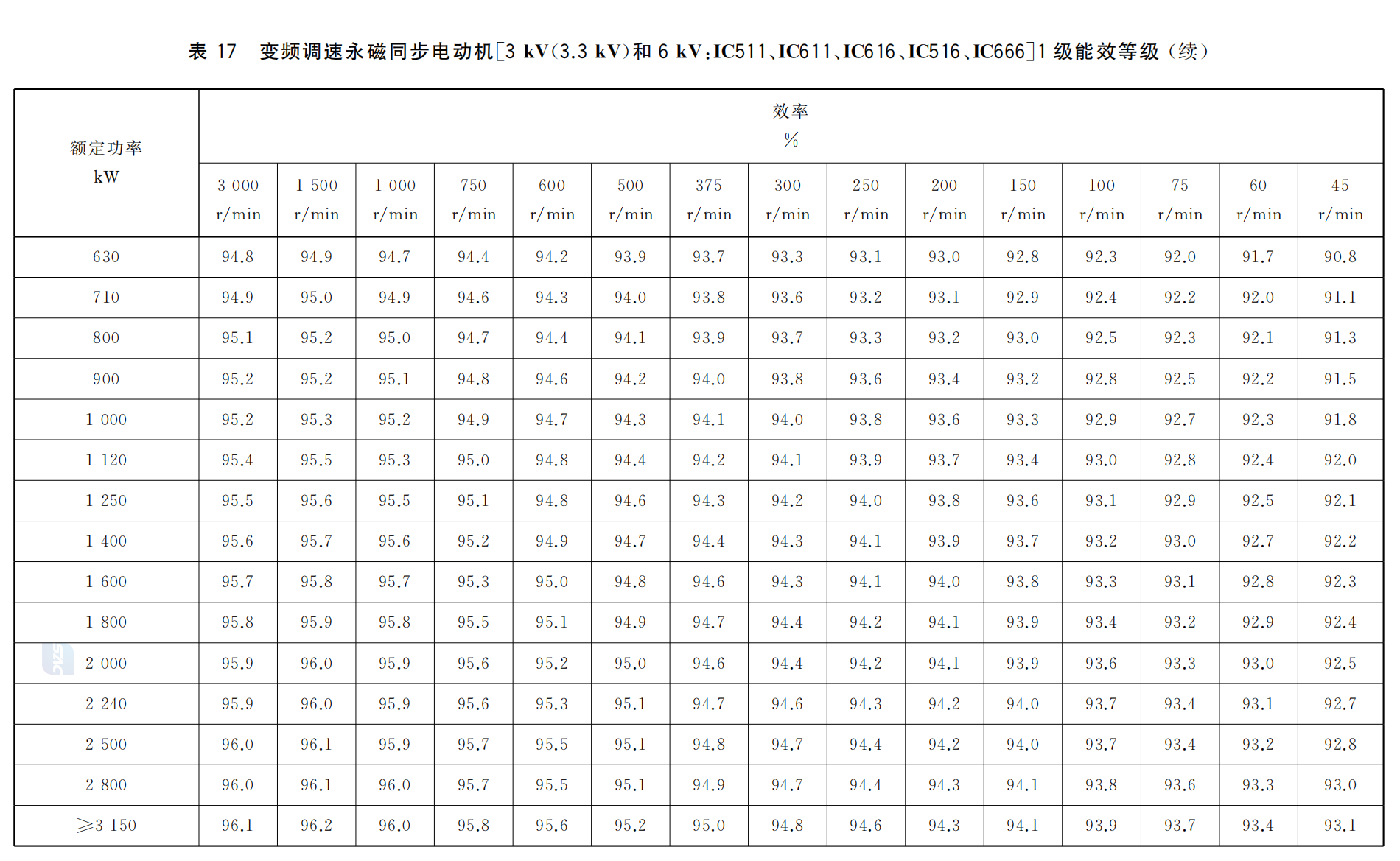

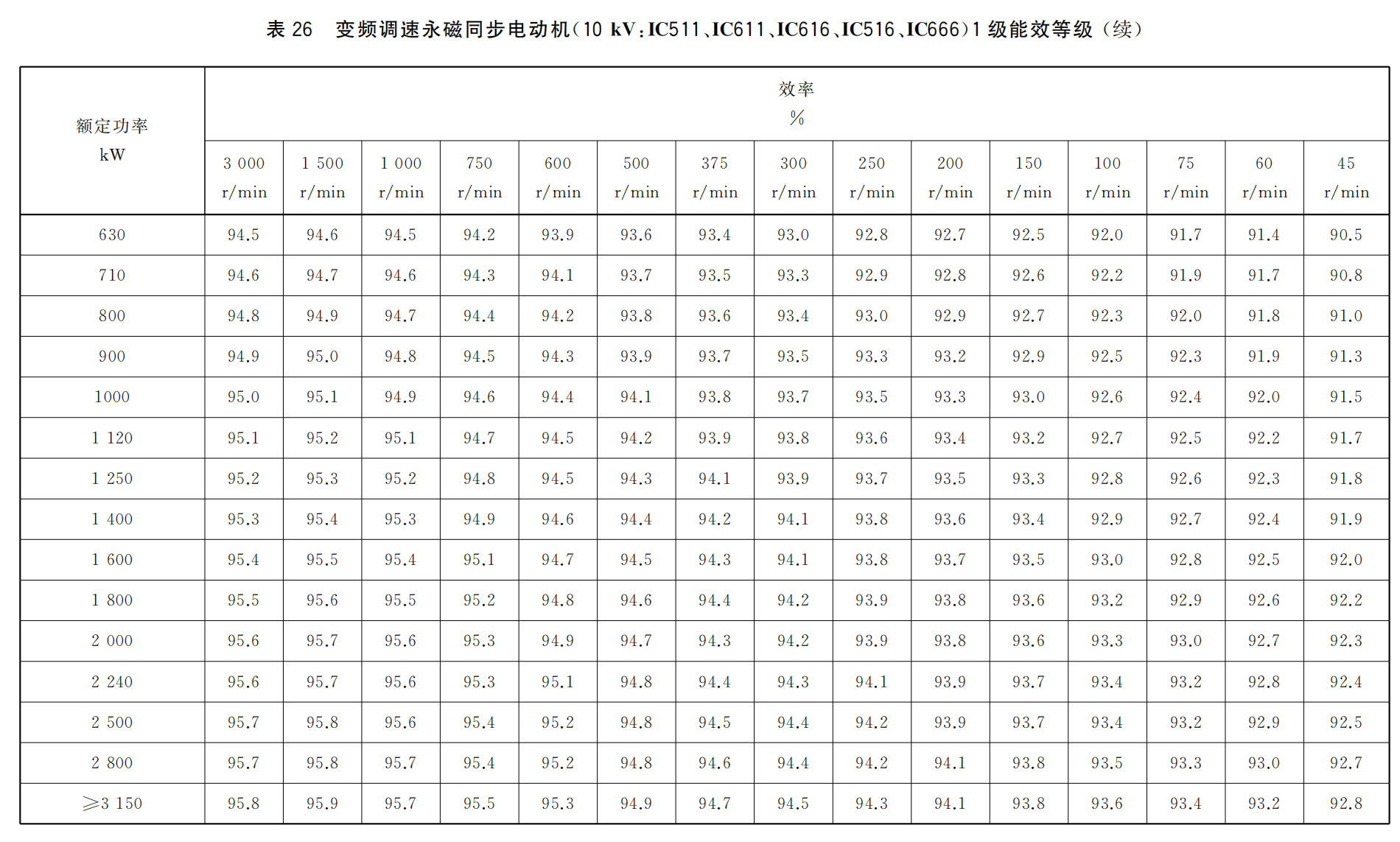

3)C511.IC611、IC616、IC516、IC666冷卻方法的變頻調速永磁同步電動機在額定轉矩和90%額定轉速下的實測效率不應低于表19,表28的規定;

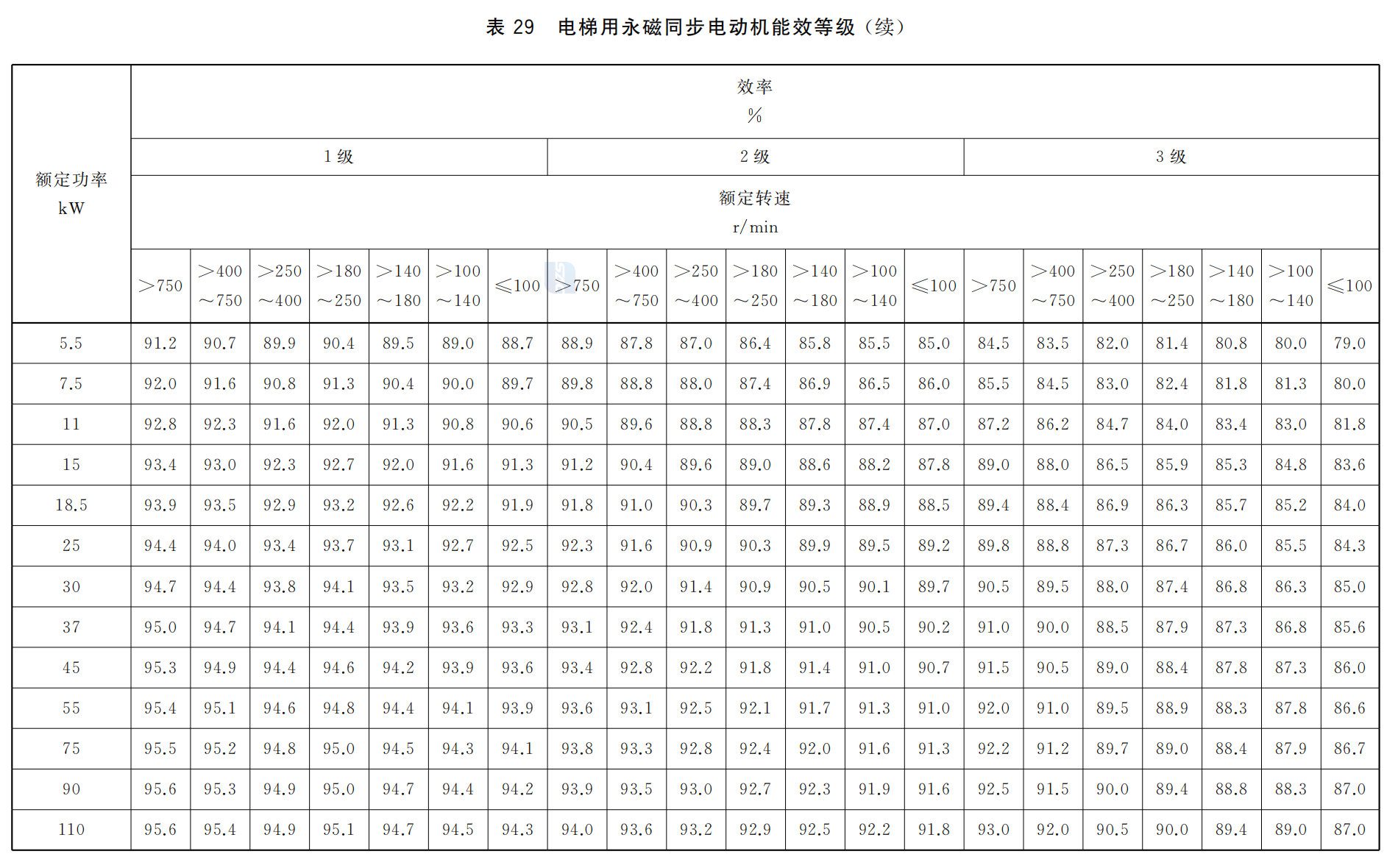

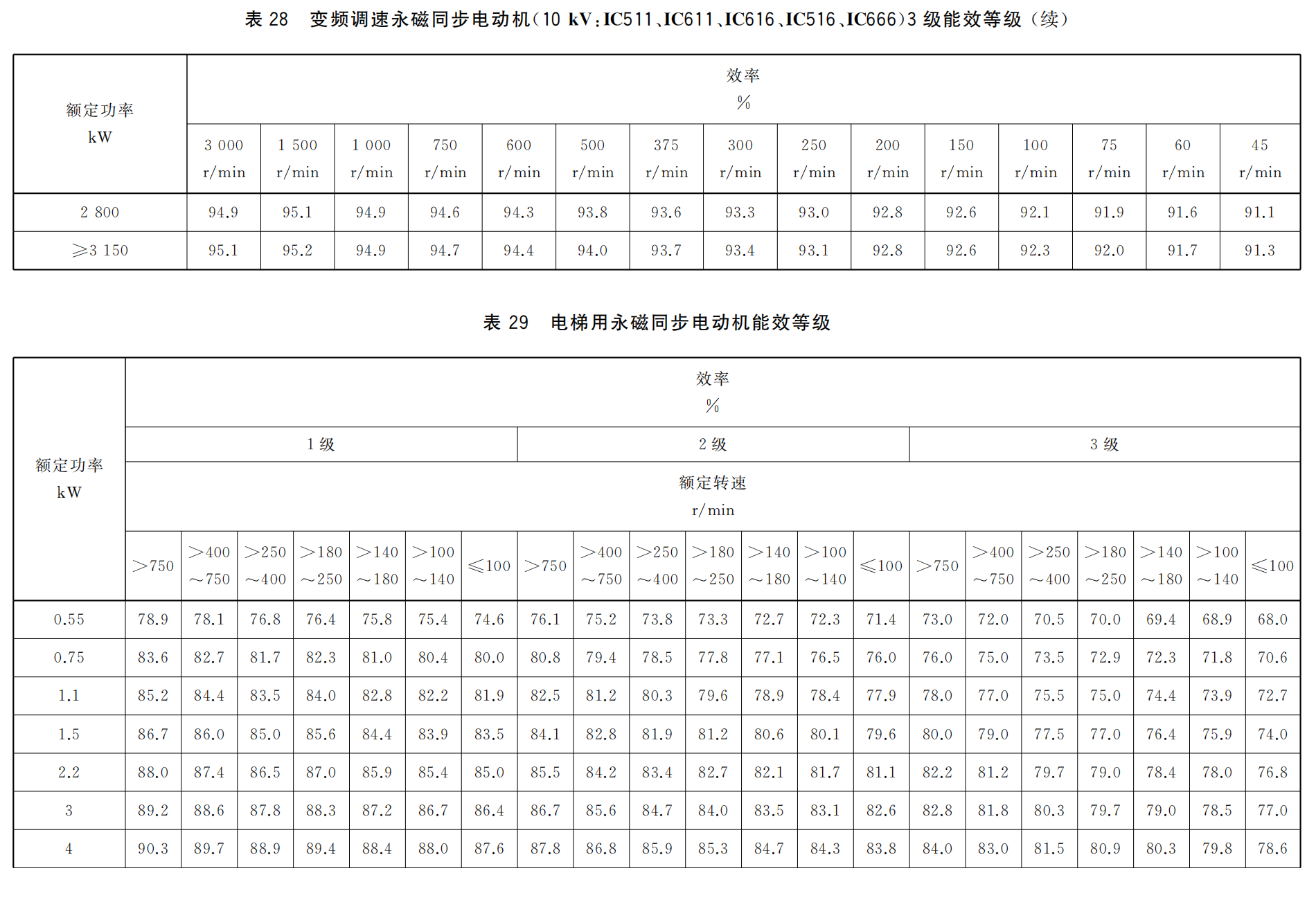

e)電梯用永磁同步電動機在額定輸出功率下的實測效率不應低于表29中3級的規定。
6 試驗方法
永磁同步電動機試驗方法如下：
a)各電壓等級異步起動三相永磁同步電動機，應在額定功率下按照GB/T 22669—2008中10.2.1的A法(輸人輸出法)測量效率;
b)各電壓等級變頻調速永磁同步電動機，應在額定轉矩和90%額定轉速下按照GB/T 32877一2022中6.2的A法(直接測量輸人輸出法)測量效率;
e)電梯用永磁同步電動機，應在額定功率下按照GB/T 32877-2022中6.2的A法(直接測量輸人輸出法)測量效率。
