前 言
本標準按照GB/T1.1—2009給出的規則起草。
本標準代替GB18613—2012《中小型三相異步電動機能效限定值及能效等級》和GB 25958—2010《小功率電動機能效限定值及能效等級》。與GB18613—2012和GB 25958—2010相比，除編輯性修改外主要技術變化如下：
——修改了標準的適用范圍(見第1章，GB 18613-2012的第1章和GB 25958—2010的第1章);
——刪除了電動機目標能效限定值、電動機節能評價值(見GB 18613—2012的3.2,3.3);
——提高了對三相異步電動機能效限定值要求(見表1,GB 18613—2012的表1和GB 25958一2010的表1);
——增加了8極三相異步電動機能效等級(見表1);
——提高了對電容起動、電容運轉、雙值電容異步電動機能效指標要求(見表2、表3、表4);
——刪除了房間空調器風扇電動機能效指標要求(見GB 25958—2010的表5);
——增加了空調器風扇用電容運轉電動機、空調器風扇用無刷直流電動機能效指標要求(見表5.表6);
——刪除了小功率電動機目標限定值、節能評價值的技術要求(見GB 25958-2010的4.4、4.5);
——刪除了單相、三相小功率電動機120 W能效等級要求(見表1.表2、表3,GB 25958—2010的表1、表2、表3);
——增加了空調器風扇用電容運轉電動機、空調器風扇用無刷直流電動機測試方法要求(見第6章);
——修改了測試方法要求(見第6章，GB 25958—2010的第6章和GB18613—2012的第6章)。本標準由國家標準化管理委員會提出并歸口。
本標準起草單位：中國標準化研究院、上海電器科學研究所(集團)有限公司、中國電器科學研究院股份有限公司、威凱檢測技術有限公司、上海電器設備檢測所有限公司、佳木斯電機股份有限公司、上海電機系統節能工程技術研究中心有限公司、臥龍電氣南陽防爆集團股份有限公司、河北電機股份有限公司、安徽皖南電機股份有限公司、上海ABB電機有限公司、江蘇大中電機股份有限公司、山東華力電機集團股份有限公司、西門子電機(中國)有限公司SEW-電機(蘇州)有限公司、住友重機械減速機(中國)有限公司、上海海關機電產品檢測技術中心、福建省產品質量檢驗研究院、珠海凱邦電機制造有限公司、杭州江潮電機有限公司、杭州松下馬達有限公司、中達電機股份有限公司、日靜減速機制造(常州》有限公司，美國國際銅專業協會上海代表處、云南鋼業壓鑄科技有限公司、泛仕達機電股份有限公司、北京智工場物聯科技有限公司、中認尚動(上海)檢測技術有限公司、琦星智能科技股份有限公司、嘉興威凱檢測技術有限公司、上海市能效中心、山東省產品質量檢驗研究院、雷勃電氣(無錫)有限公司。
本標準主要起草人：劉韌、陳偉華、張傳甲、嚴蓓蘭、李秀英、伍云山、常顏芹、孫躍、王慶東、孫保啟、張偉、王荷芬、李紅軍、張運哲、李夢林、李明、李子琦、王克光、張紅仙、陳東鎖、劉海新、蘭玉華、梁冠賢、強雄、宋松林、徐國長、吳文俊、陳海紅李林、王根、梁棟、楊旭、姚磊、余釗、周勝、劉鳴濤、周瑋杰、孫寶石、陳理、秦宏波、王中航、盧金鐸。
本標準所代替標準的歷次版本發布情況為：
—GB 18613—2002、GB 18613—2006.GB18613-2012;
—GB 25958—2010.
電動機能效限定值及能效等級
1 范圍
本標準規定了三相異步電動機、單相異步電動機、空調器風扇用電動機的能效等級、能效限定值和試驗方法。
本標準適用于額定電壓1000V以下，50Hz三相交流電源供電，額定功率在120W~1000kw范圍內，極數為2極、4極、6極和8極，單速封閉自扇冷式、N設計、連續工作制的一般用途電動機或一般用途防爆電動機。還適用于690 V及以下的電壓和50 Hz交流電源供電的電容起動異步電動機(120W~3700 W)、電容運轉異步電動機(120 W~2200W)、雙值電容異步電動機(250W~3700 W)等一般用途電動機，以及空調器風扇用電容運轉電動機(10 W~1100 W)和空調器風扇用無刷直流電動機(10W~1100W)。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 755—2019旋轉電機 定額和性能GB/T 1032三相異步電動機試驗方法GB/T 5171.1-2014小功率電動機 第1部分：通用技術條件GB/T 5171.21小功率電動機 第21部分：通用試驗方法
3 術語和定義
下列術語和定義適用于本文件。
3.1
電動機能效限定值minimum allowable values of energy efficiency for motors
在標準規定的測試條件下，允許電動機效率的最低標準值。
4 能效等級

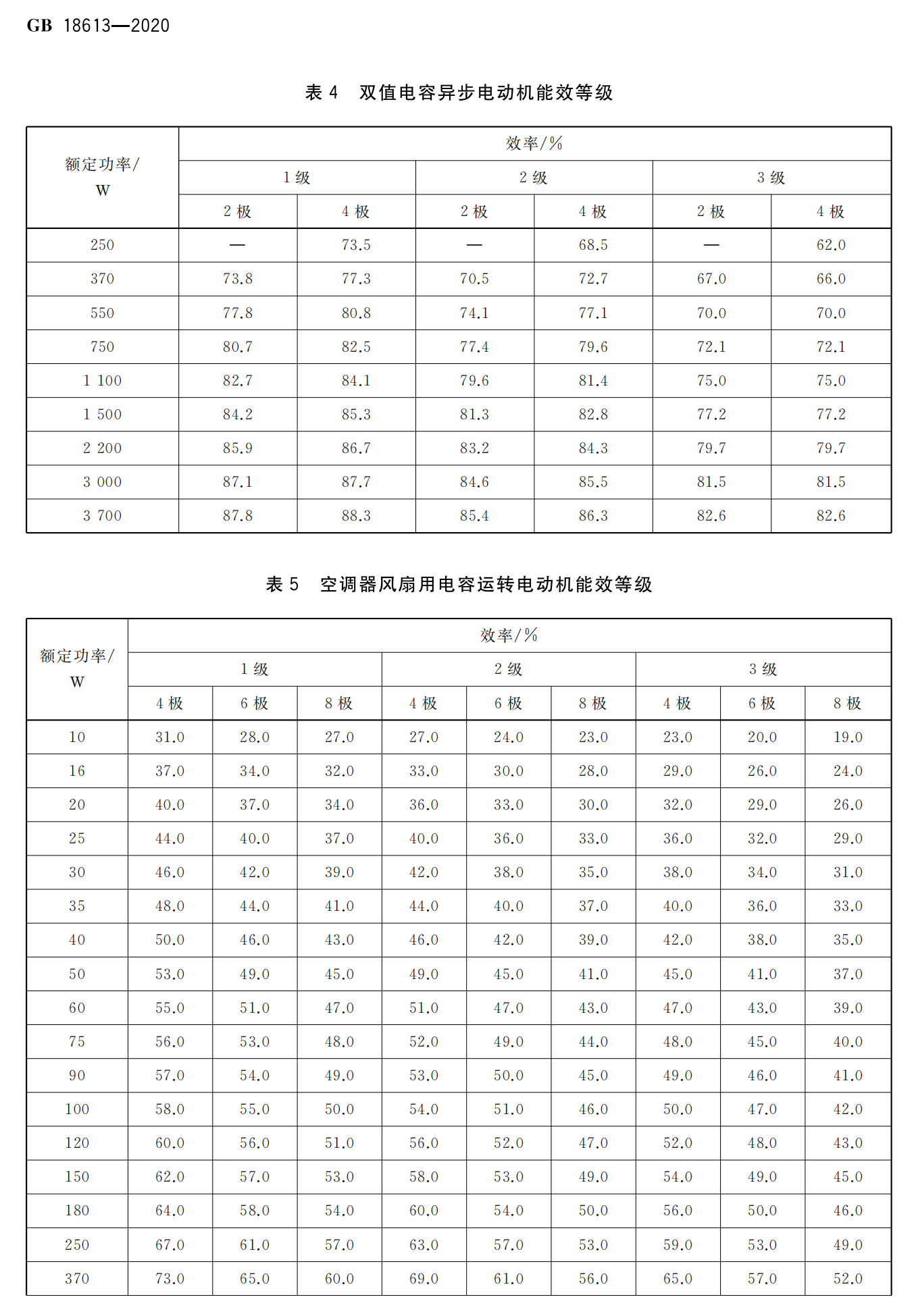

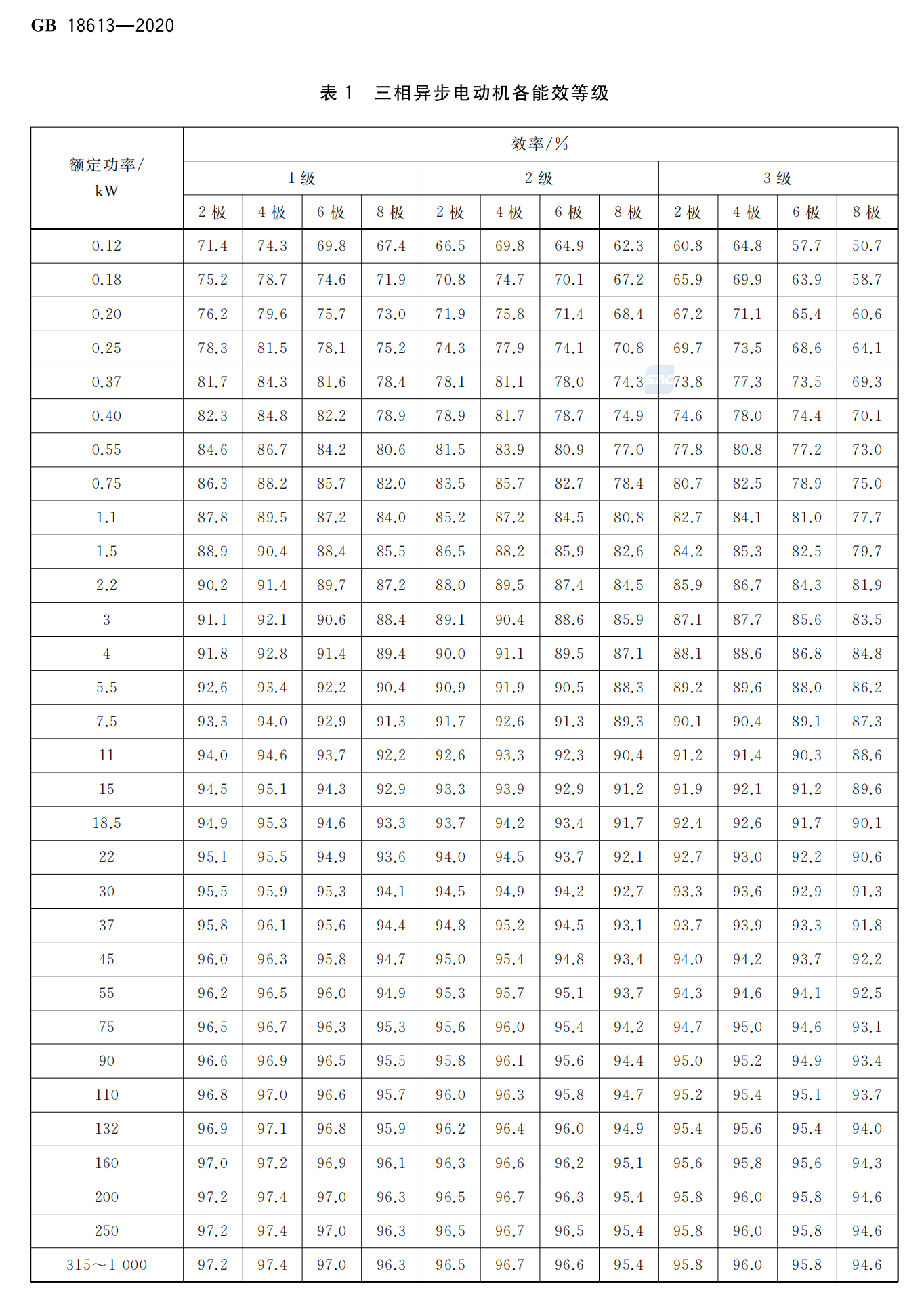

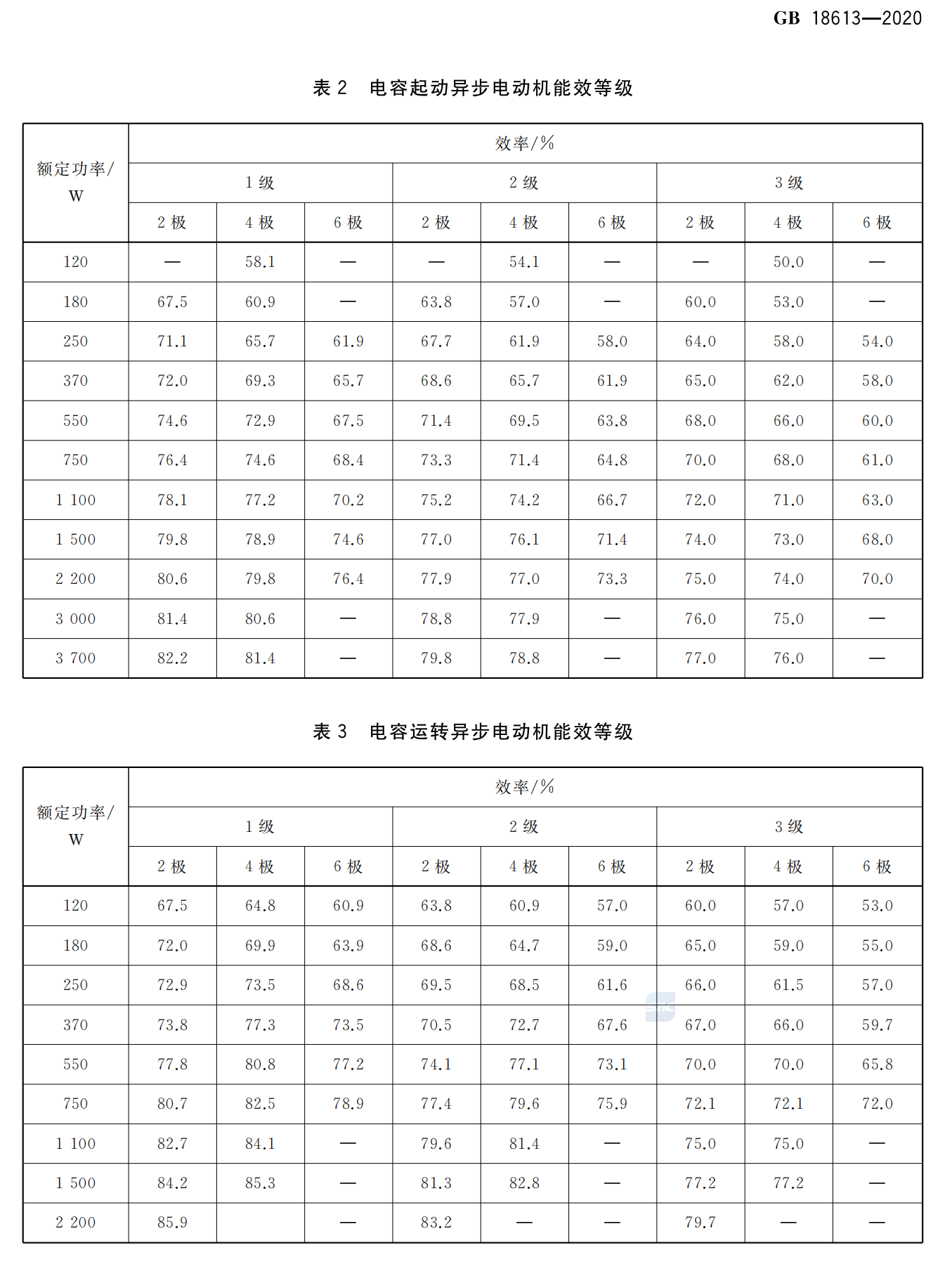

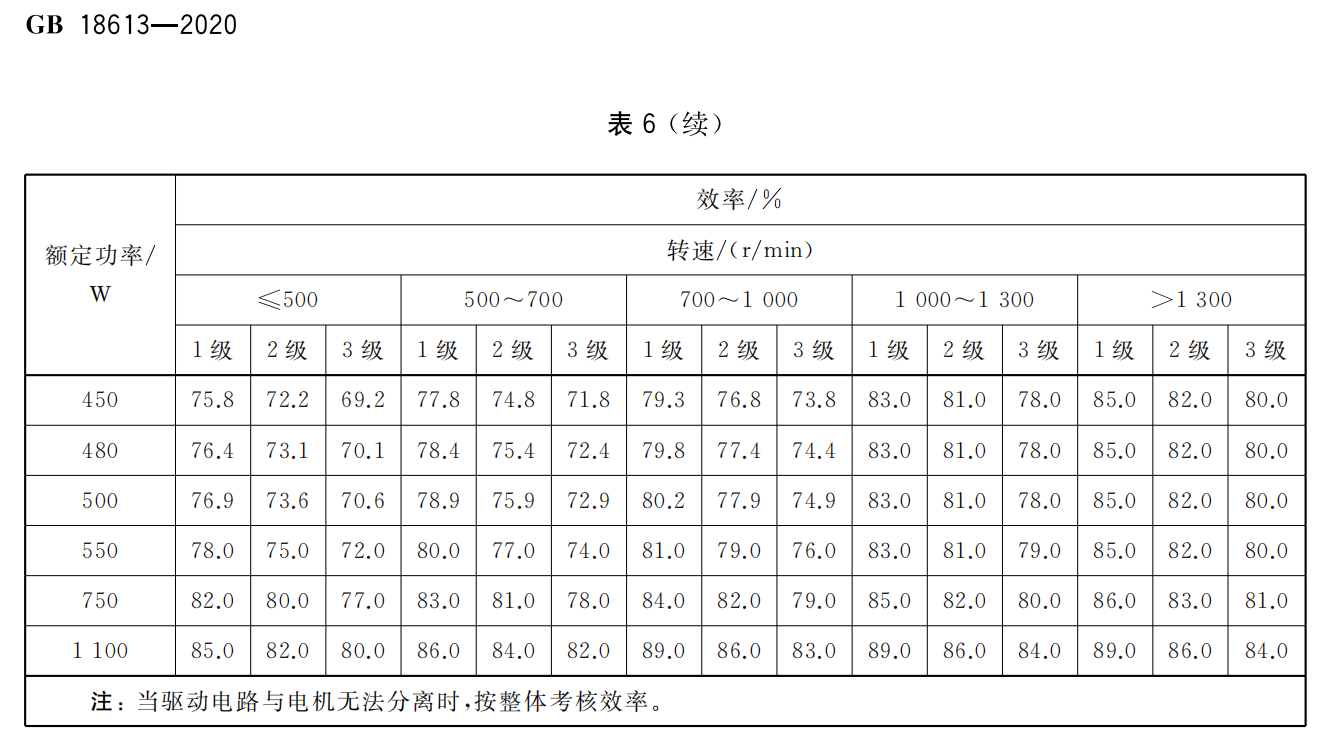

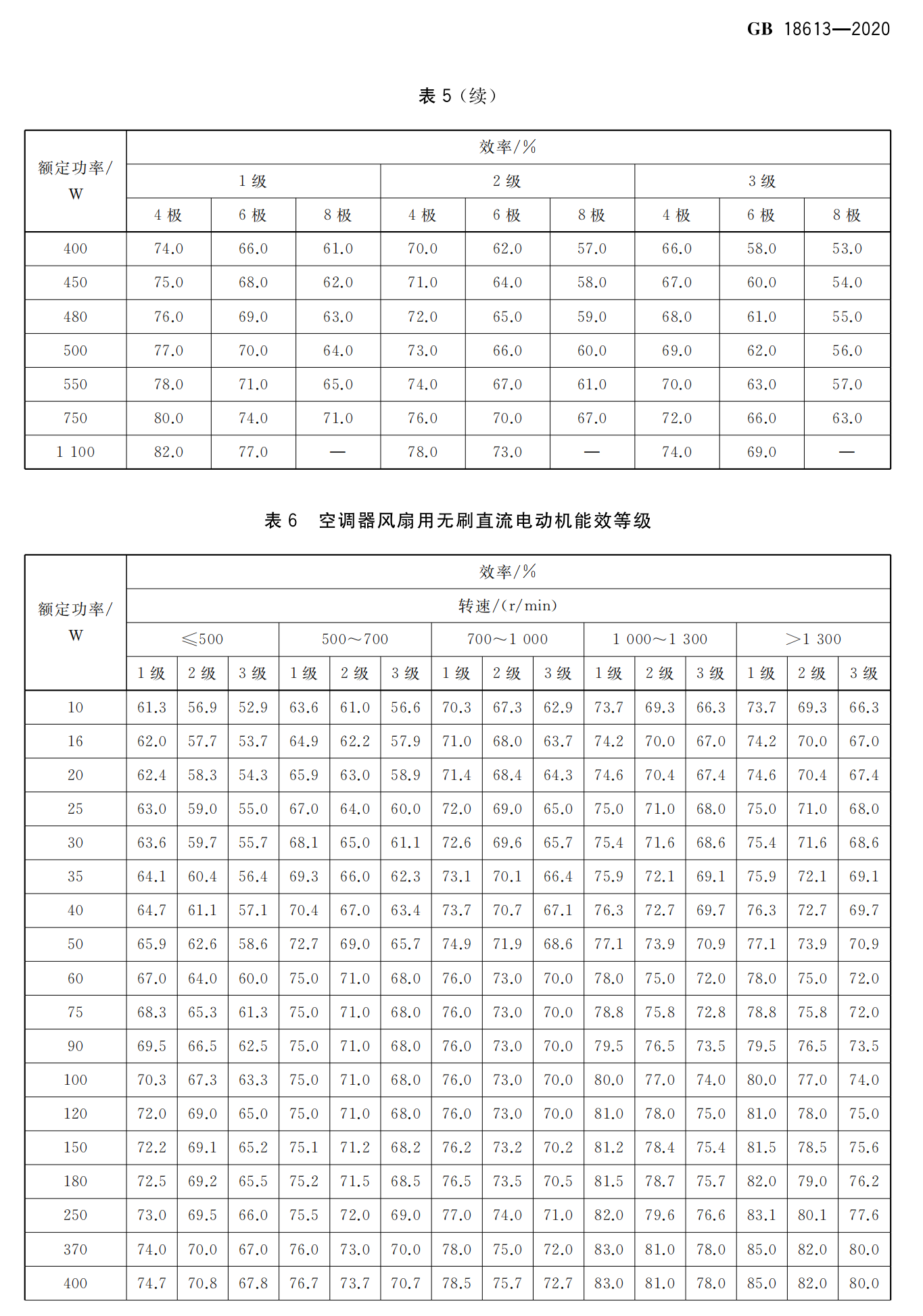

電動機能效等級分為3級。其中1級能效最高。各等級電動機在額定輸出功率下的實測效率應不低于表1~表6的規定。各等級電動機在額定輸出功率下的實測效率容差應符合GB/T 755—2019的表21、GB/T 5171.1-2014的表18及相應產品標準的規定。表中未列出額定功率值的電動機，其效率可用線性插值法確定。
5 技術要求
5.1 基本要求
電動機的一般性能、安全性能、防爆性能以及噪聲和振動要求應分別符合相關標準。
5.2 電動機能效限定值
各等級電動機在額定輸出功率下的實測效率應不低于表1~表6中3級的規定。
6 試驗方法
對于三相異步電動機，按照GB/T 1032中的B法——測量輸人輸出功率的損耗分析法測量效率。對于單相異步電動機，按照GB/T 5171.21中的直接法測量效率，
對于空調器風扇用電容運轉電動機和空調器風扇用無刷直流電動機，按照GB/T 5171.21中的直接法測量效率，額定轉速應選取銘牌標稱最高轉速。
