前 言
本文件按照GB/T 1.1—2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。
本文件代替GB 30254—2013《高壓三相籠型異步電動機能效限定值及能效等級》,與GB 30254—2013相比，除結構調整和編輯性改動外，主要技術變化如下：
a)更改了標準的適用范圍(見第1章，2013年版的第1章);
b)刪除了高壓三相籠型異步電動機節能評價值(見2013年版的3.2);
c)增加了電動機能效限定值的要求(見5.2,2013年版的4.3);
d)刪除了電動機節能評價值要求(見2013年版的4.4);
e)更改了試驗方法對額定功率的適用范圍(見第6章，2013年版的第5章);

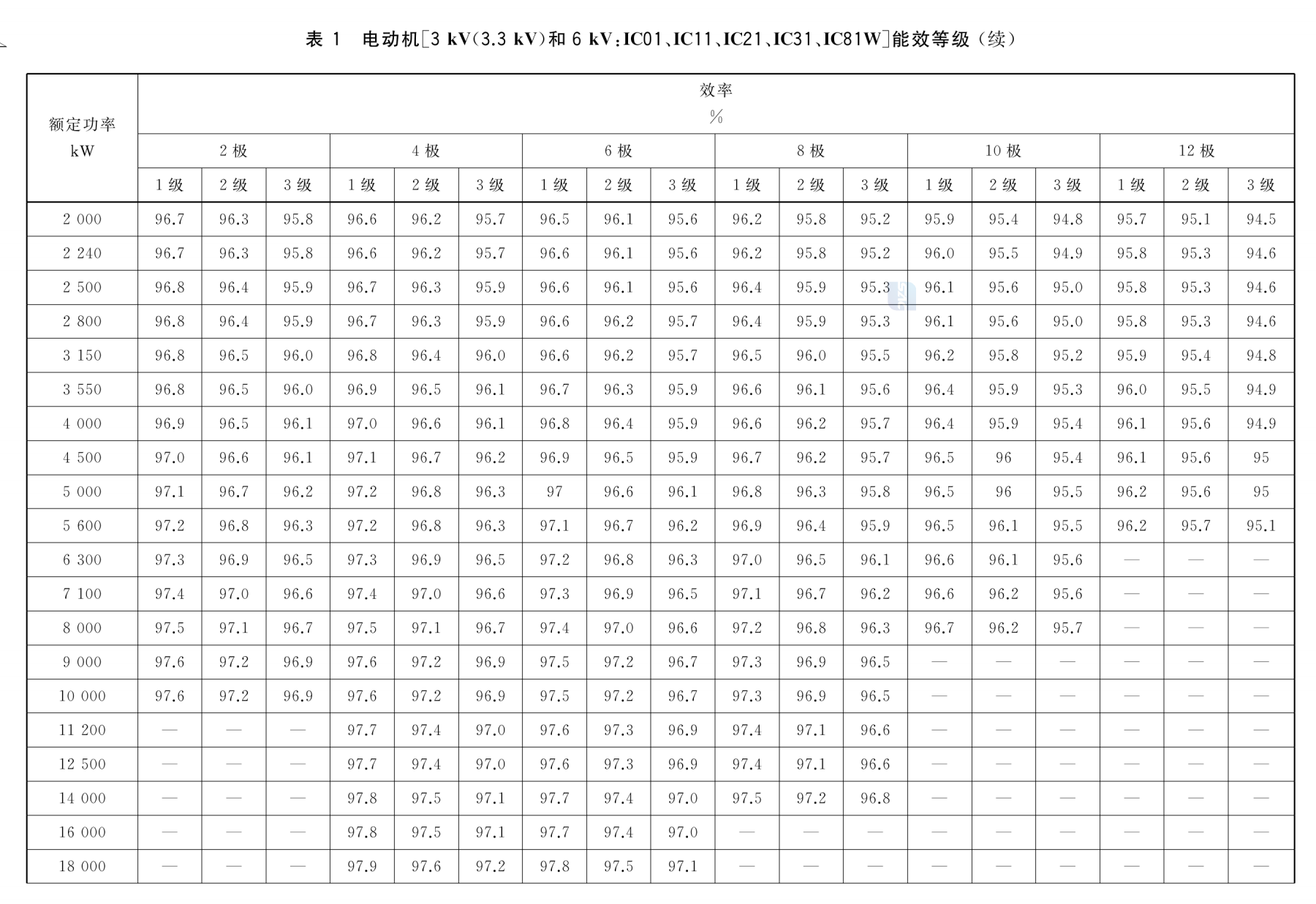

f)增加了3kV(3.3 kV)和6kV電壓IC01、IC11、IC21、IC31、IC81W冷卻方法的高壓三相籠型異步電動機2極(額定功率3550kW～10000 kW)的能效等級指標(見表1,2013年版的表1);

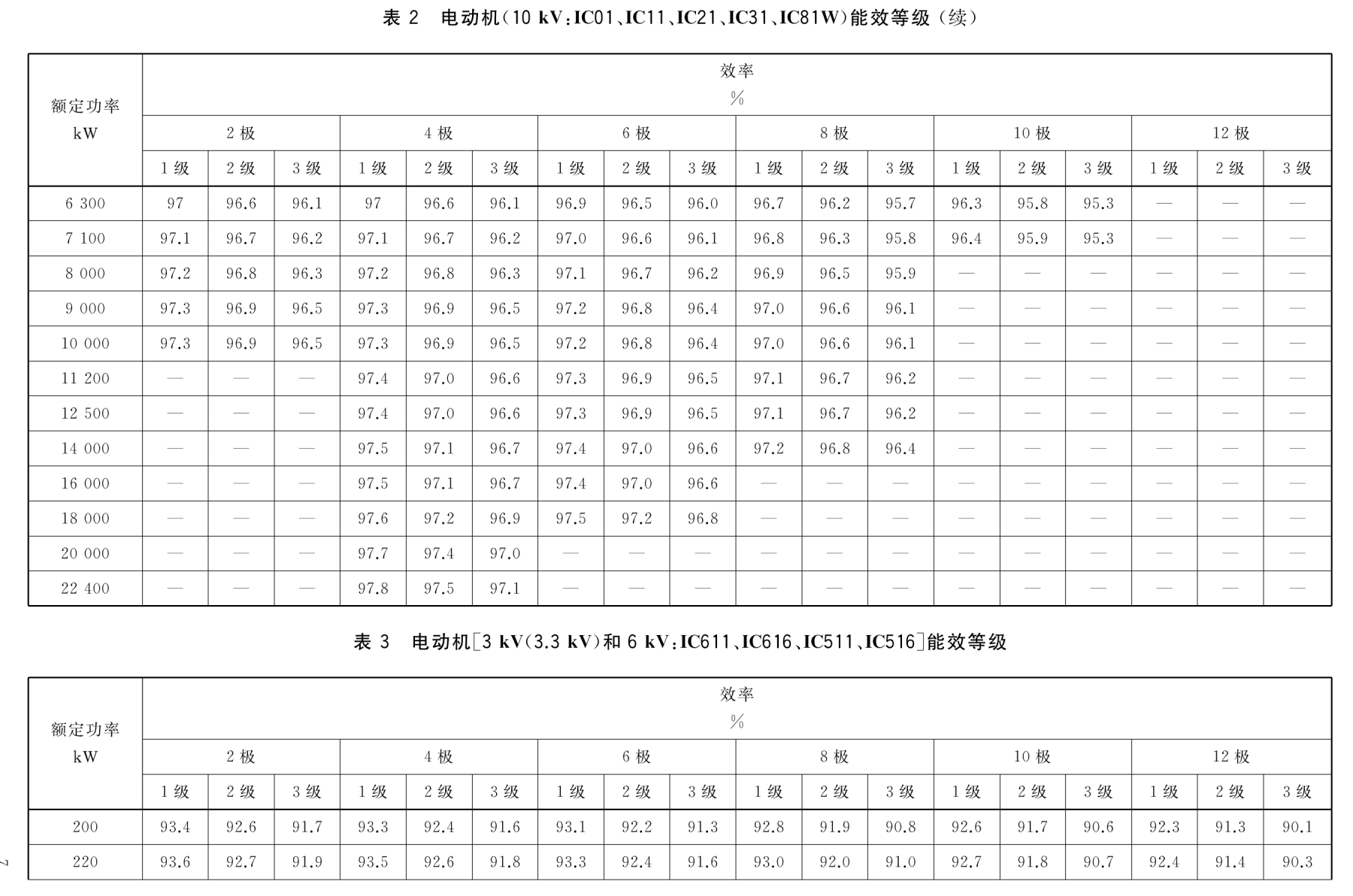

g)增加了10kV電壓IC01、IC11、IC21、IC31、IC81W冷卻方法的高壓三相籠型異步電動機2極(額定功率2500kW~10000kW)的能效等級指標(見表2,2013年版的表2);

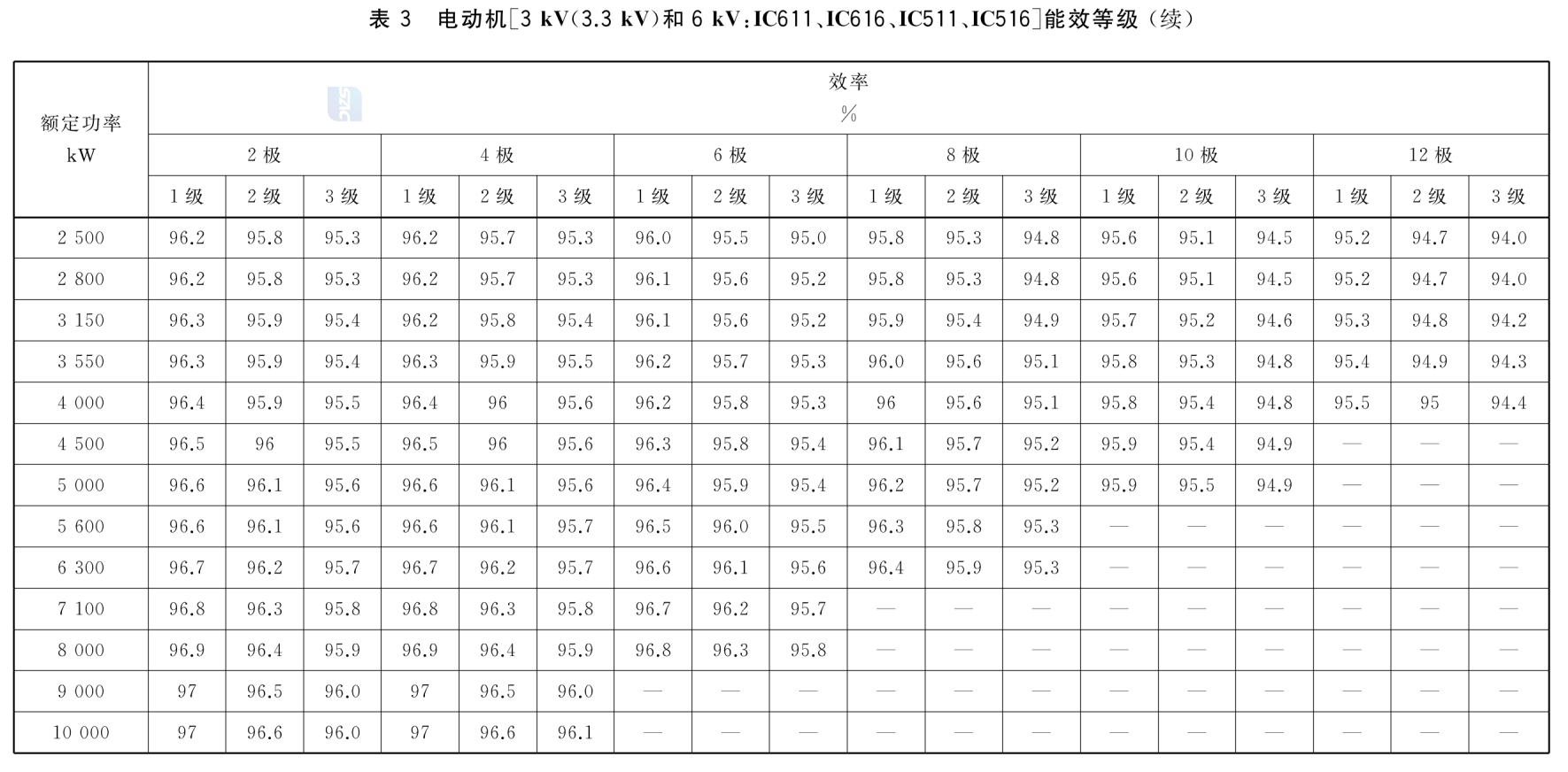

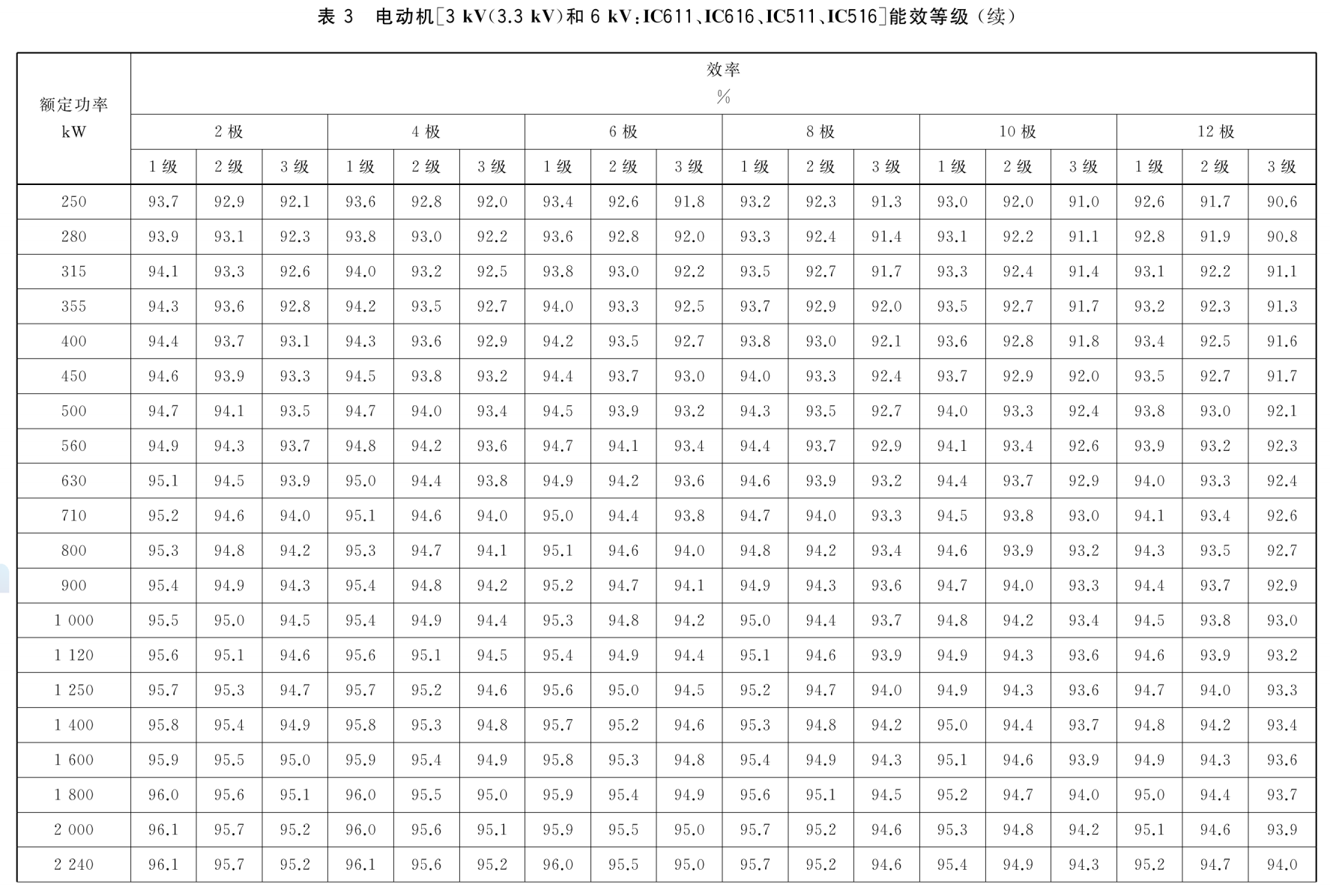

h)增加了3 kV(3.3 kV)和6kV電壓IC611、IC616、IC511、IC516冷卻方法的高壓三相籠型異步
電動機2極(額定功率2800kW~10000kW)、4極(額定功率2500kW～10000kW)、6極(額定功率1800kW～8000kW)、8極(額定功率1400kW~6300kW)、10極(額定功率1250kW~5000kW)、12極(額定功率900kW～4000kW)的能效等級指標(見表3,2013年版的表3);

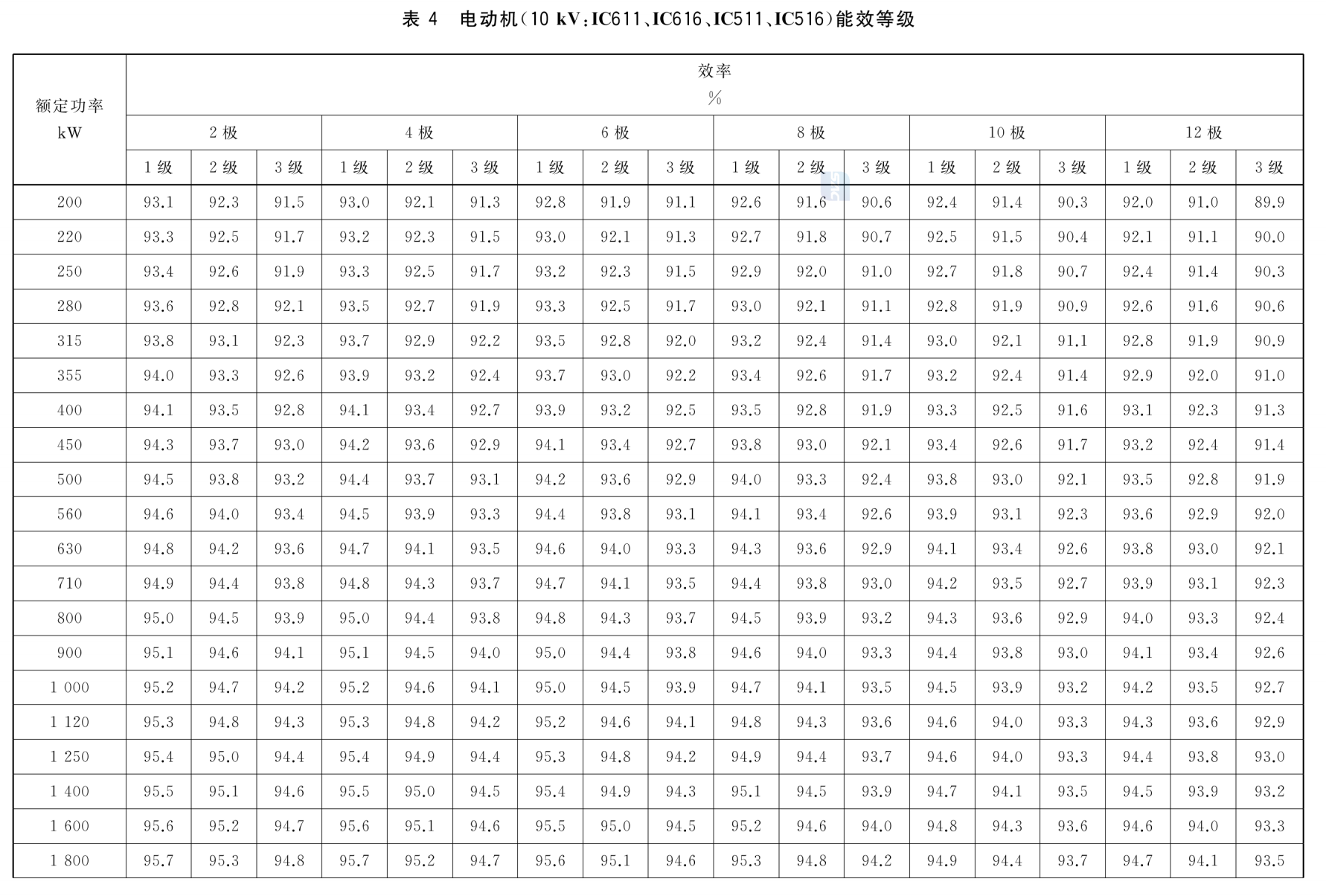

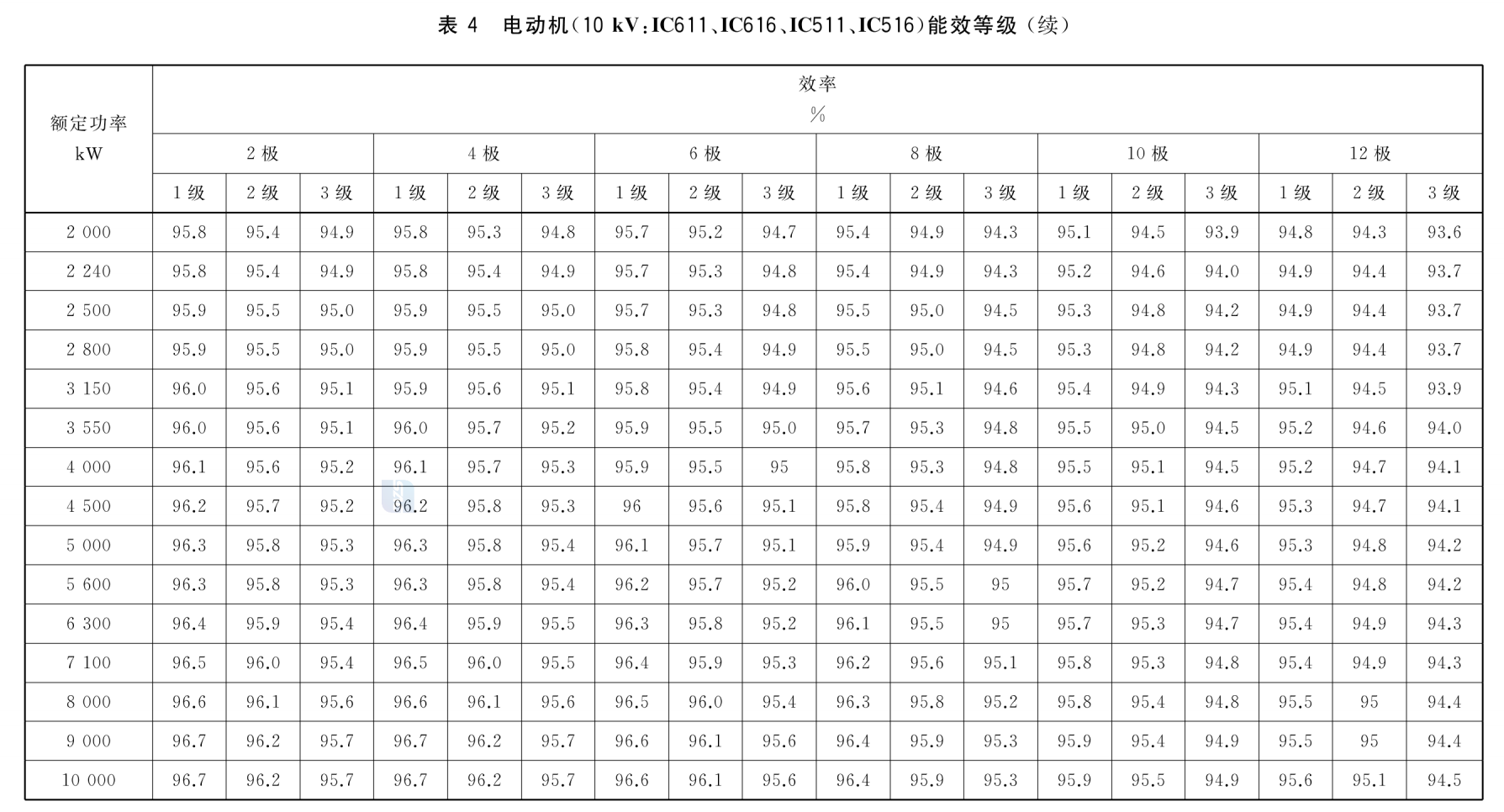

i)增加了10kV電壓IC611、IC616、IC511、IC516冷卻方法的高壓三相籠型異步電動機能效等級指標(見表4);

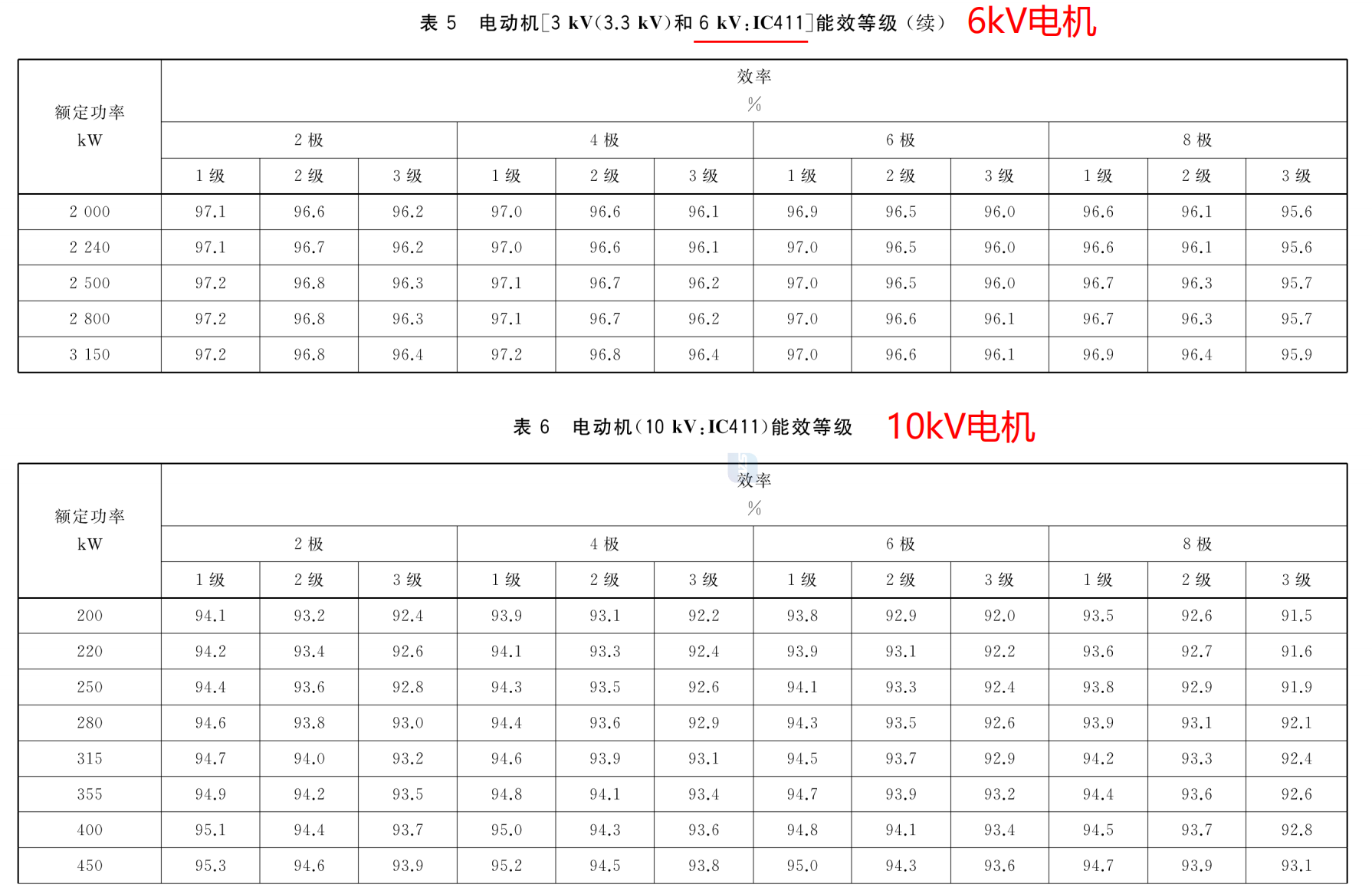

j)增加了3kV(3.3kV)和6kV電壓IC411冷卻方法(額定功率1800kW~3150kW)的高壓三相籠型異步電動機能效等級指標(見表5);

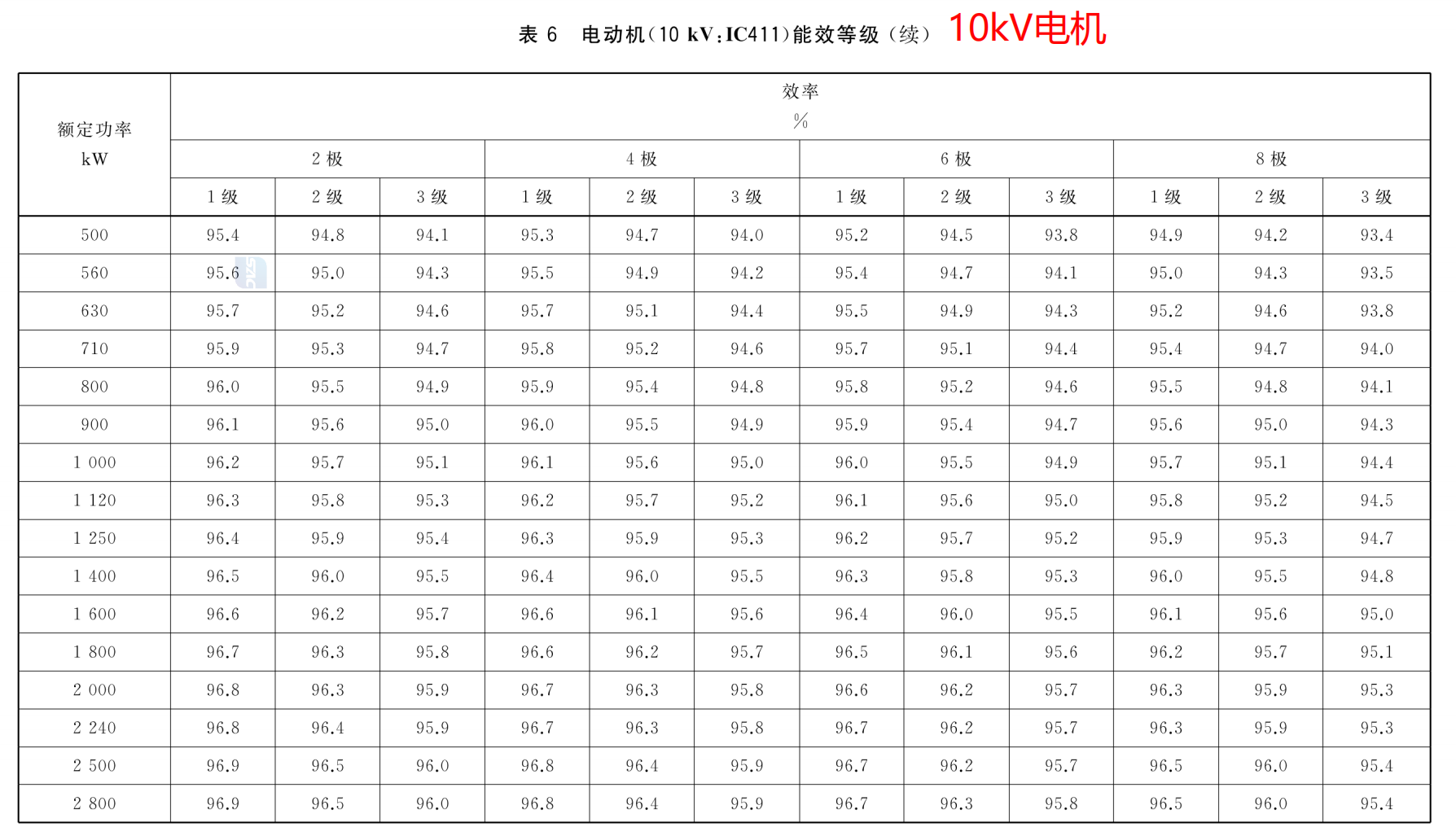

k)增加了10kV電壓IC411冷卻方法的高壓三相籠型異步電動機能效等級指標(見表6)。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。
本文件由國家標準化管理委員會提出并歸口。
本文件于2013年首次發布，本次為第一次修訂。
高壓三相籠型異步電動機能效限定值及能效等級
1 范圍
本文件規定了高壓三相籠型異步電動機(以下簡稱“電動機”)的能效等級、技術要求和試驗方法。
本文件適用于50Hz三相交流電源供電，連續工作制的立式、臥式電動機和防爆型電動機，極數為2極～12極，電壓、冷卻方法、額定功率范圍如下：
a)3kV(3.3kV)和6kV電壓，IC01、IC11、IC21、IC31、IC81W冷卻方法，額定功率為200kW~25000kW;
b)10kV電壓，IC01、IC11、IC21,IC31、IC81W冷卻方法，額定功率為200kW~22400kW;
c)3kV(3,3kV)和6kV電壓，IC611,IC616、IC511、IC516冷卻方法，額定功率為200kW~10000kW;
d)10kV電壓，IC611、IC616、IC511、IC516冷卻方法，額定功率為200kW~10000kW;
e)3kV(3,3kV)和6kV電壓，IC411冷卻方法，額定功率為200kW~3150kW;
f )10kV電壓，IC411冷卻方法，額定功率為200kW~2800kW。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件;不注日期的引用文件，其最新版本(包括所有修改單)適用于本文件。
GB/T 755旋轉電機 定額和性能
GB/T 1032—2023三相異步電動機試驗方法
3 術語和定義
下列術語和定義適用于本文件。
3.1
高壓三相籠型異步電動機能效限定minimum allowable values of energy efficiency for cage three-phase high voltage inducion motor
在規定測試條件下，允許高壓三相籠型異步電動機效率最低的標準值。
4 能效等級

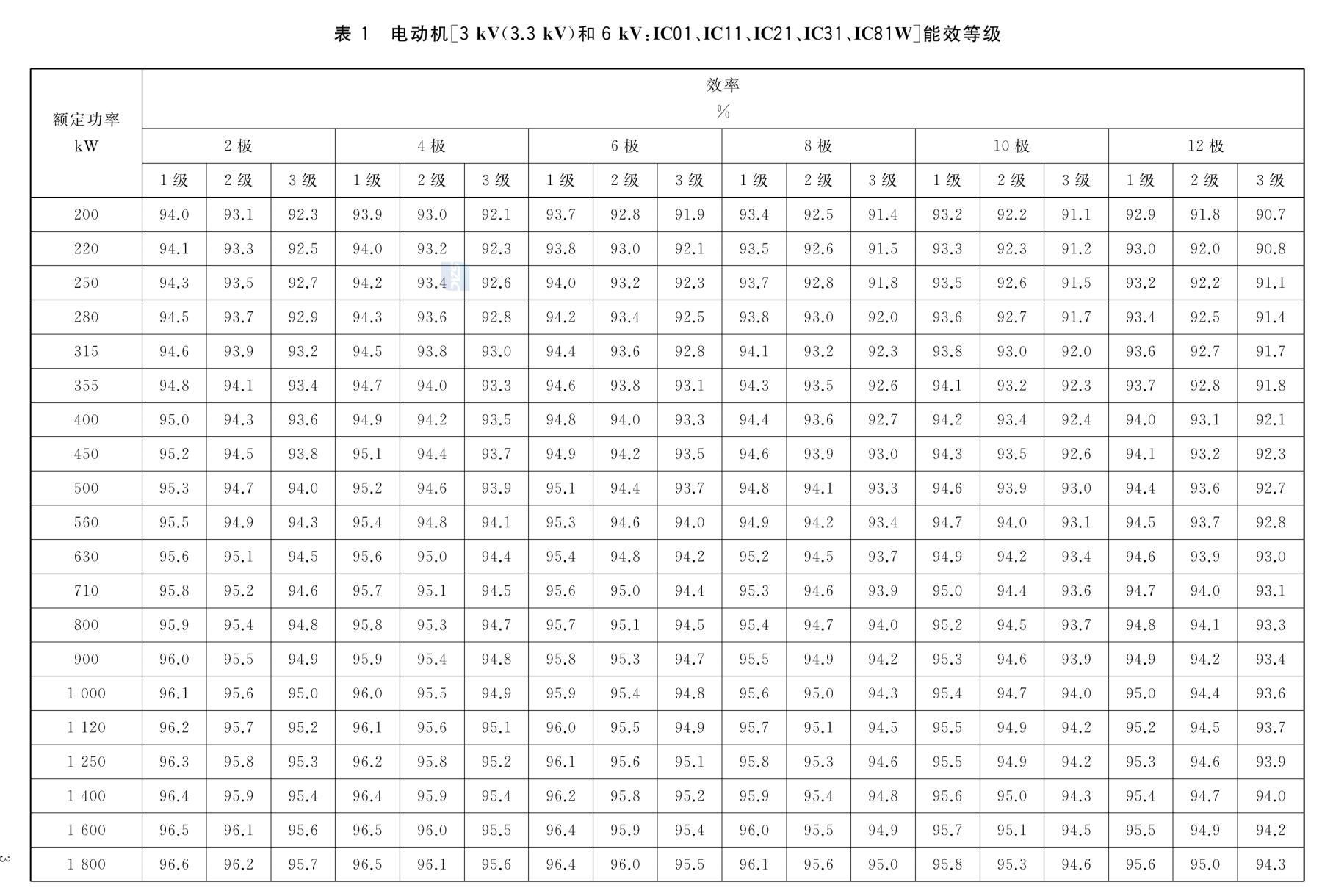

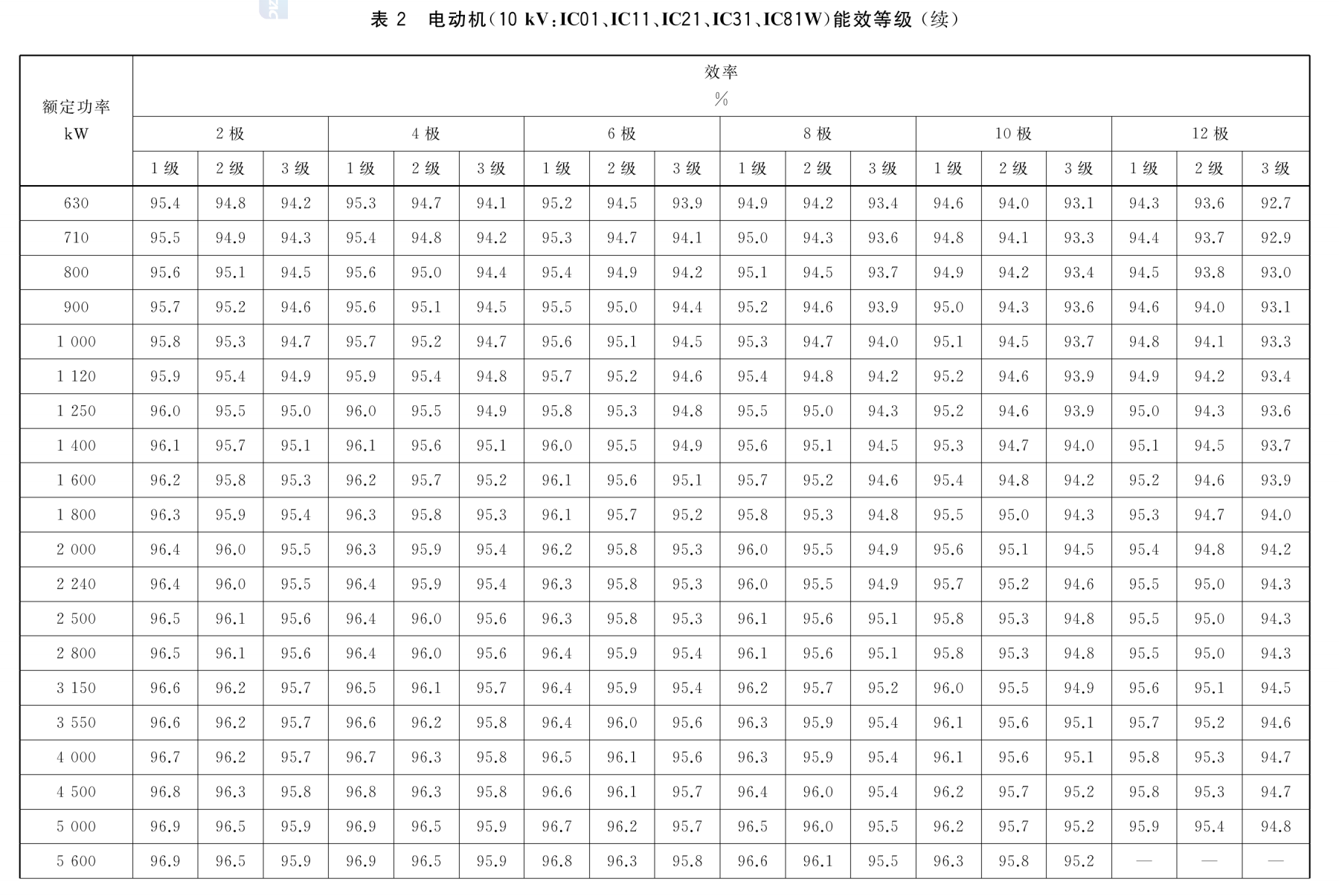

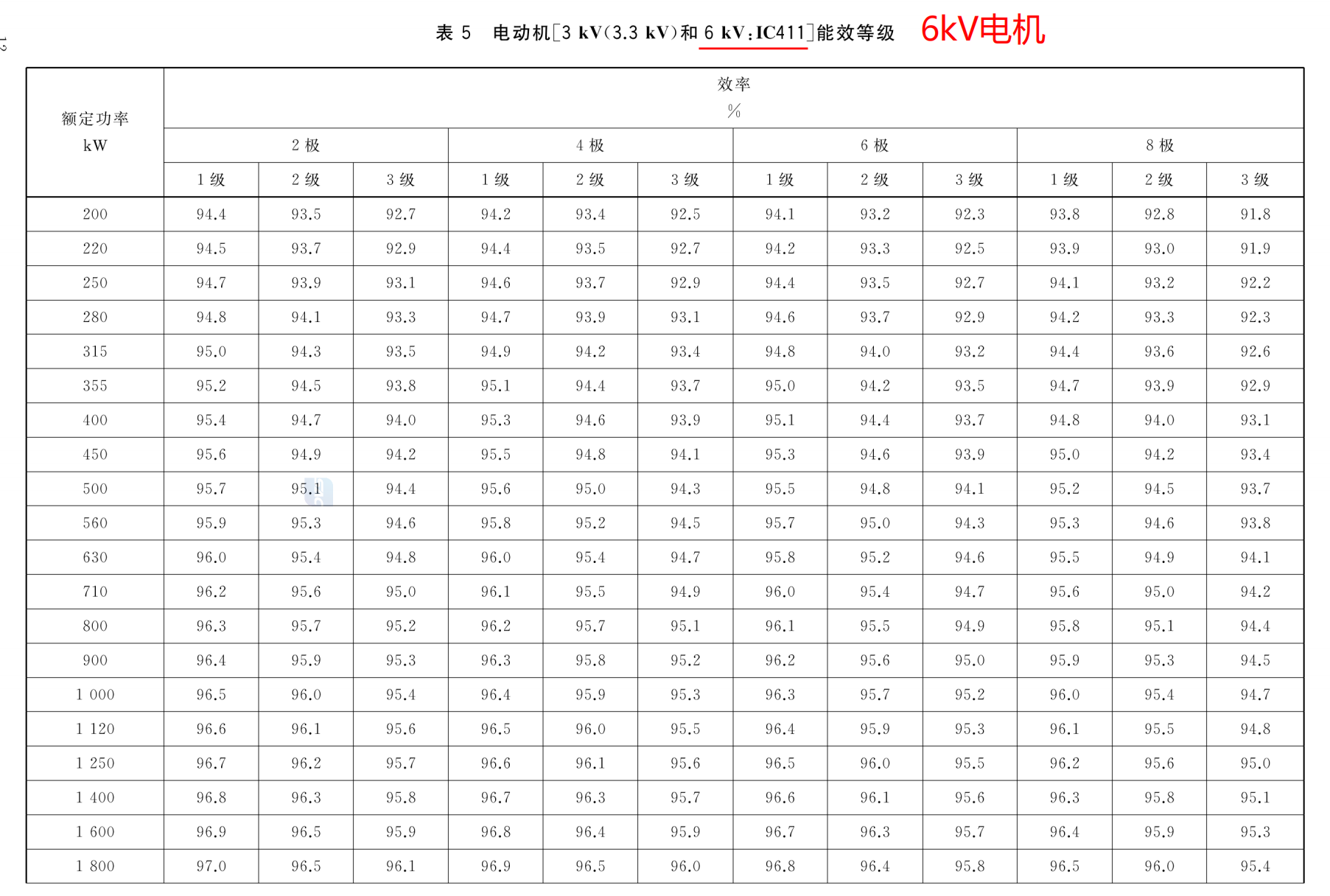

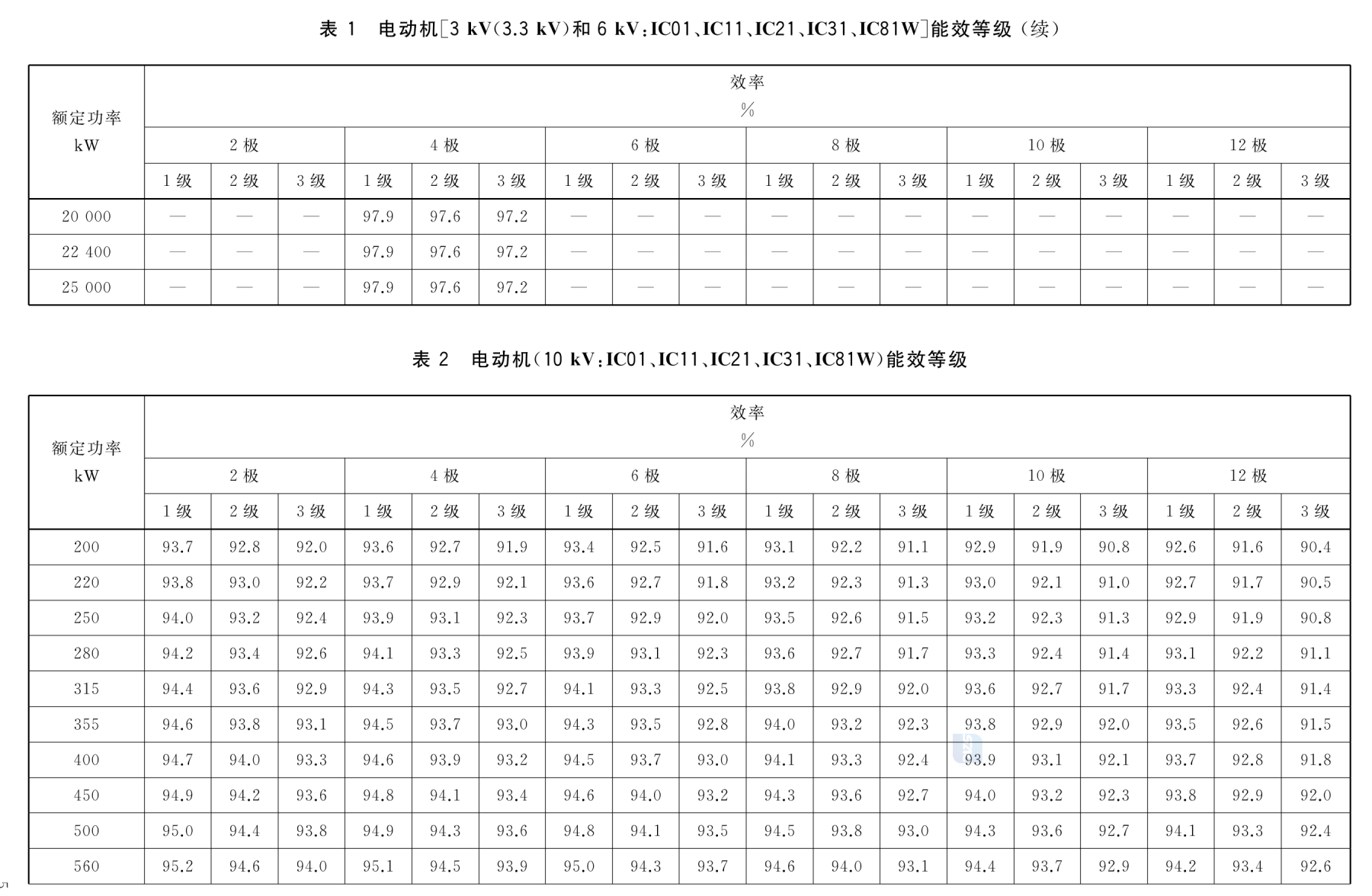

電動機能效等級分為3級，其中1級能效最高。各等級電動機在額定輸出功率下的實測效率不應低于表1～表6的規定，容差應符合GB/T755的規定。
在規定范圍內，表中未列出額定功率值的電動機，其效率用線性插值法確定。
5 技術要求
電動機能效限定值要求如下：
a)3kV(3.3kV)和6kV、10kV電壓，IC01、1C11、IC21、IC31、IC81W冷卻方法的電動機在額定輸出功率下的實測效率不應低于表1、表2中3級的規定;
b)3kV(3.3kV)和6kV、10kV電壓，IC611、IC616、IC511、IC516冷卻方法的電動機在額定輸出功率下的實測效率不應低于表3,表4中3級的規定;
c)3kV(3.3 kV)和6kV、10kV電壓，IC411冷卻方法的電動機在額定輸出功率下的實測效率不應低于表5、表6中3級的規定。
6 試驗方法
額定功率2000kW及以下的電動機應按GB/T 1032—2023中12.3規定的B法(測量輸入和輸出功率的損耗分析法》確定，對于額定功率為2000kW以上電動機應按GB/T 1032—2023中12.8規定的H法(深槽和雙籠電動機的圓圖法)確定，其中雜散損耗按推薦值計算。
